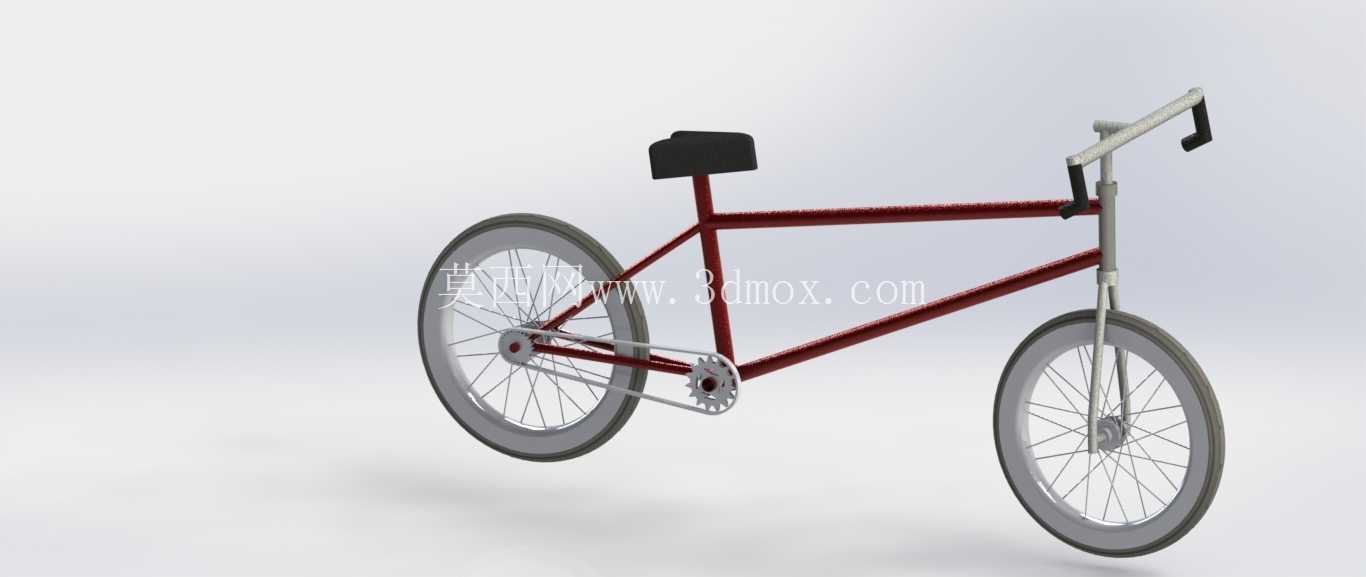

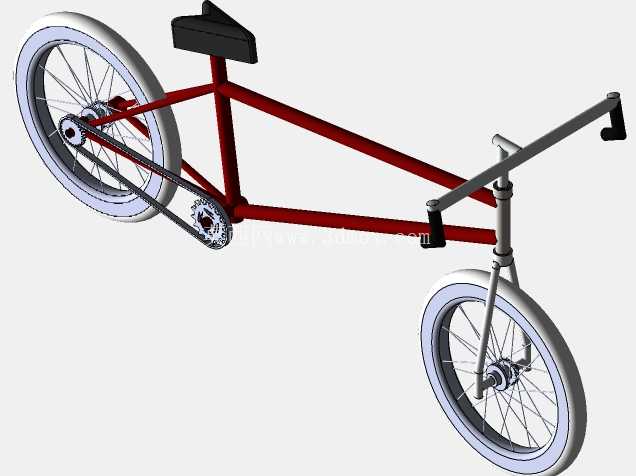

简约通勤自行车车架底盘结构设计

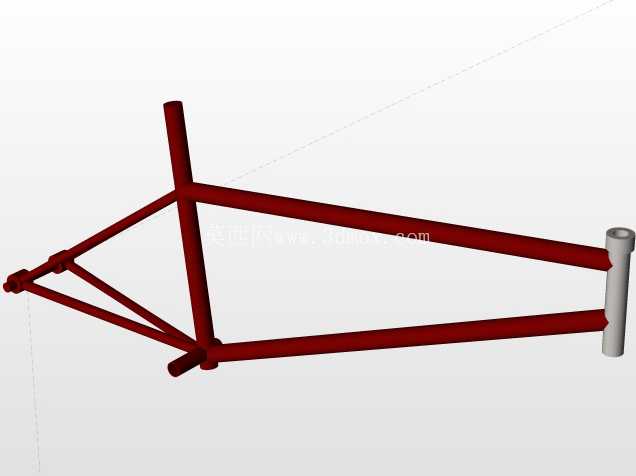

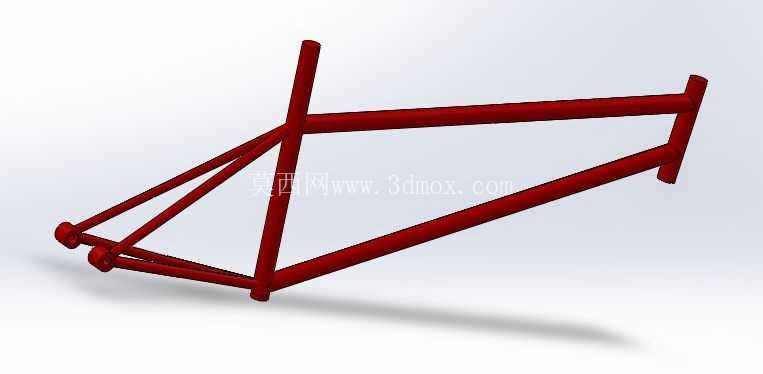

　　日常短途出行场景中，自行车作为轻量化代步工具，其底盘结构直接决定骑行稳定性、传动效率与维护便捷性，这套结构设计围绕城市通勤、休闲骑行的核心需求展开，没有冗余的装饰性结构，所有部件的排布都以实用为核心出发点。从结构布局来看，车架采用经典的菱形高碳钢管材排布，上管、下管、立管、后下叉、后上叉的管径匹配经过受力校核，立管角度设定为73度，兼顾踩踏发力的直接性与长时间骑行的坐姿舒适度，上管长度适配165-180cm身高的骑行者，车把与鞍座的高度差控制在12cm范围内，避免骑行时上半身过度前倾造成的腰部疲劳。

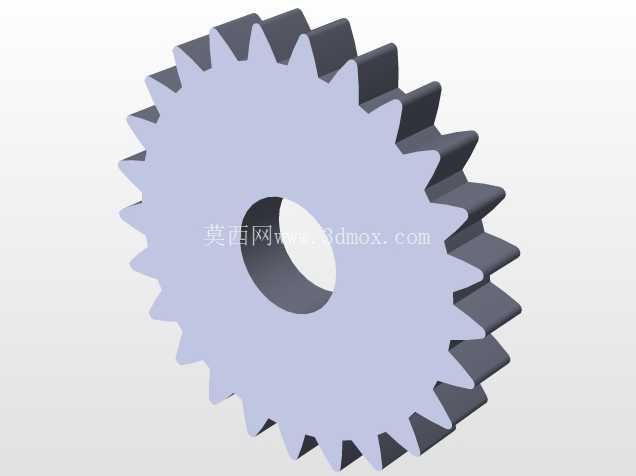

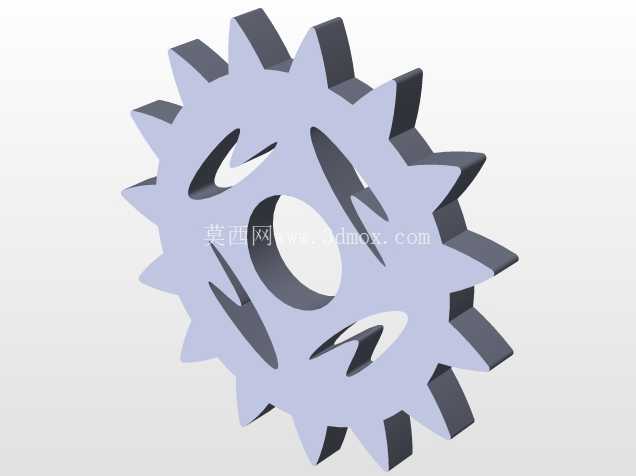

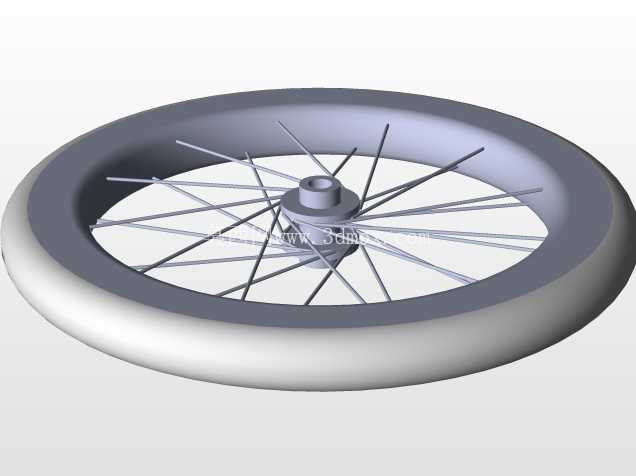

　　轮组部分采用26英寸直径的常规配置，轮圈宽度适配32c宽度的外胎，辐条采用交叉编法，每侧32根辐条的张力均匀性在建模阶段就做了模拟验证，能够承受日常铺装路面的颠簸冲击，前后轮的开档尺寸分别为100mm、135mm，匹配通用的花鼓安装规格，后期更换轮组不需要对车架做任何改装。传动系统的布局完全遵循链传动的效率最优原则，中轴位置的五通采用标准BSA螺纹规格，牙盘齿数设定为44T，后飞轮匹配16T固定齿数，齿比设定适合城市15-25km/h的巡航速度，链条走线沿后下叉内侧排布，避免骑行时裤腿蹭到链条造成油污沾染，曲柄长度为170mm，适配大多数成年人的腿长踩踏范围，脚踏安装位置的轴心与中轴轴心的平行度公差控制在0.1mm以内，避免踩踏时出现晃动感。

　　车把部分采用直把加小角度副把的设计，把横宽度为580mm，在城市车流中穿行时不会因为车把过宽剐蹭周边物体，把立长度为80mm，转向角度限位设置为左右各45度，避免转向过大时前轮碰到车架下管造成安全隐患，刹车座的安装位置预留了标准V刹的安装孔位，也可兼容夹器类刹车组件，用户可根据自身使用习惯更换制动部件。鞍座的安装采用标准27.2mm口径座管，座管插入深度的安全刻度线在建模时做了明确的结构限位，避免用户安装时插入深度不足造成座管断裂的风险，鞍座的前后调节行程达到80mm，能够适配不同腿长用户的坐姿调整需求。

　　整套底盘结构的安装边界做了充分的通用化考量，所有连接部位的螺纹规格、安装孔径都遵循民用自行车的通用标准，不需要定制特殊配件即可完成组装，车架管材的焊接位置都做了应力分散的圆弧过渡处理，避免应力集中造成的车架断裂问题，整车整备质量控制在12kg以内，搬运、上下楼梯时不会有过重的负担。实际使用场景中，这套底盘结构能够适应城市柏油路面、小区砖石路面的通行需求，传动系统的密封设计能够减少日常灰尘进入转动部件，降低维护频率，轮组的轴承结构采用标准深沟球轴承，磨损后更换成本极低，车架的管材壁厚设定为1.2mm，在保证结构强度的前提下尽可能降低自重，经过载荷模拟验证，车架能够承受最大100kg的骑行者重量，配合减震前叉的安装预留位，也可升级为具备轻度越野能力的休闲骑行配置。
