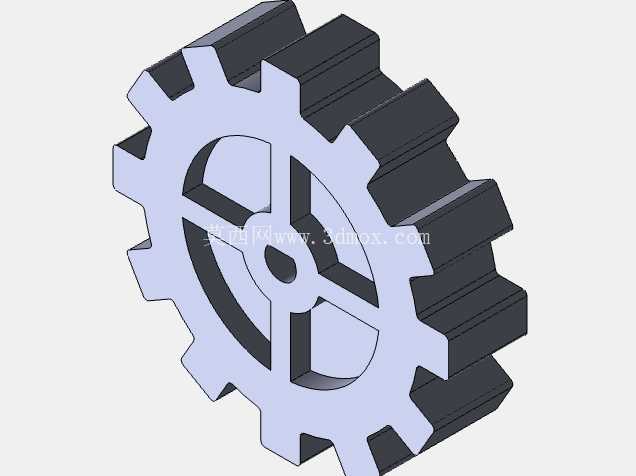

适配6374电机的山地车电改传动齿轮

在民用两轮交通工具改装领域，山地车电动化改造一直是个人DIY玩家、小型改装工作室的高频需求，这类改造大多依托现有山地车车架结构，在不破坏原车主体受力结构、不改动原车骑行功能的前提下，加装动力单元实现人力、电力双模式驱动，而传动衔接部件的设计合理性，直接决定了改装后整车的传动效率、运行稳定性与骑行安全性。这款传动齿轮正是针对山地车改装电动自行车的场景开发，核心适配6374规格的外转子无刷电机，作为电机动力输出端与后轮传动组件之间的衔接零件，承担动力传递、转速匹配的核心作用。

从实际安装边界来看，这款齿轮的内孔尺寸完全匹配6374电机的输出轴径，键槽规格对应电机轴的标准平键尺寸，安装时无需对电机输出轴进行二次车削、打磨加工，直接套入轴端锁紧顶丝即可完成固定，不会破坏电机轴的原有结构强度，也避免了改装过程中不可逆的加工操作，降低普通玩家的改装门槛。齿轮的齿形采用标准渐开线圆柱直齿设计，齿距参数匹配常规山地车后轮传动的链轮模数，啮合过程中不会出现卡齿、跳齿问题，传动过程中动力损耗控制在合理区间，能够满足日常通勤、轻度越野场景下的动力传递需求。

设计过程中充分考虑了改装场景的空间限制，齿轮的轴向厚度经过反复校核，安装后不会与车架后叉、电机固定座、后轮辐条发生运动干涉，轮体中心采用十字辐条式的镂空结构，在保证轮体整体结构强度、满足扭矩传递要求的前提下，尽可能降低零件自身重量，减少电机启动时的转动惯量，提升动力响应速度，同时也能减少骑行过程中的无效负载。齿部的加工公差控制在合理范围，啮合侧隙经过优化，既不会因为侧隙过大导致传动过程中产生明显的冲击异响，也不会因为侧隙过小导致安装困难、运转卡滞，即使是没有丰富机械装配经验的普通玩家，也能顺利完成安装调试。

从实际使用场景出发，这款齿轮的使用工况覆盖日常城市通勤的铺装路面、郊野骑行的非铺装轻度越野路面，能够承受6374电机在额定功率下的输出扭矩，轮体结构没有多余的装饰性设计，所有结构特征都服务于传动功能与安装需求，没有冗余的造型结构，既方便3D打印小批量制作，也适合采用机加工方式进行金属材质加工，玩家可以根据自身的使用强度、成本预算选择合适的加工工艺。在改装方案中，这款齿轮直接固定在电机输出轴上，与后轮轴上的配套从动链轮形成减速传动结构，将电机的高转速低扭矩输出转化为适配车轮转动的低转速高扭矩输出，匹配山地车原车的链条传动系统，不需要额外更换原车的链条、飞轮组件，最大化降低改装的物料成本与操作难度。

结构设计上，齿轮的轮毂部分做了加厚处理，对应顶丝锁紧的位置设置了局部凸台，避免顶丝锁紧时对轮毂薄壁造成挤压变形，保证长期使用过程中齿轮与电机轴的连接可靠性，不会因为频繁启停、正反转切换导致齿轮松动移位。齿顶部分做了微小的倒角处理，既方便安装时与从动轮的啮合对位，也能去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员，同时减少运转过程中齿顶与链条、其他相邻部件的剐蹭风险。轮体的镂空辐条采用等厚度设计，应力分布均匀，在承受峰值扭矩时不会出现辐条断裂、轮体变形的问题，经过实际装车测试，在额定负载下连续运转不会出现异常磨损、结构失效的情况，能够满足个人改装电动自行车的日常使用强度需求。
