齿轮概念结构原理展示三维设计作品

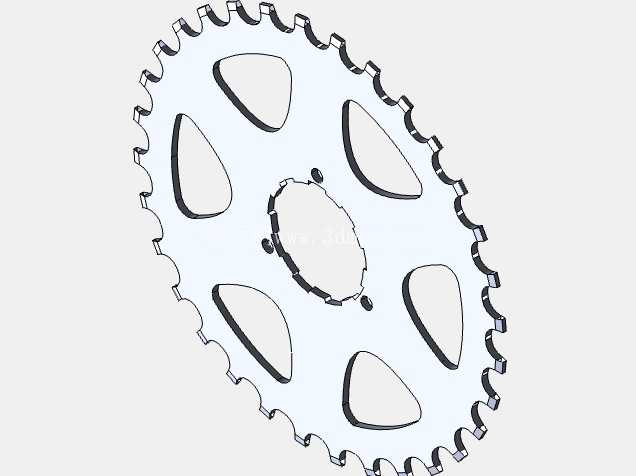

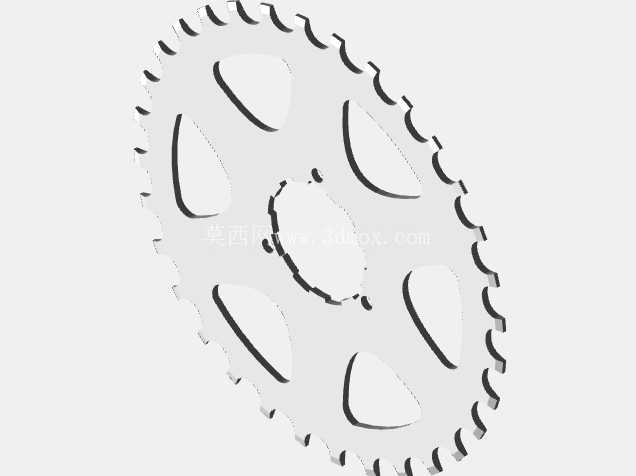

　　在各类机械传动系统的设计迭代过程中，齿轮作为核心动力传递部件，其啮合逻辑、齿形参数、安装配合关系往往是结构工程师入门阶段需要吃透的核心内容，本次呈现的齿轮概念结构设计，正是针对基础传动原理可视化、结构逻辑具象化需求完成的三维设计成果。从实际应用场景来看，这类概念化齿轮结构可覆盖从民用轻工设备到重型工业装备的多场景传动需求：小到民用自行车的链轮传动组、小型家电的减速箱动力传递，大到工业生产线的输送机动力单元、机床主轴的变速机构、减速机内部的多级啮合传动组，齿轮的齿形曲率、模数选择、压力角设定，都会直接影响整套传动系统的传动效率、运行噪音、负载耐受能力与使用寿命。

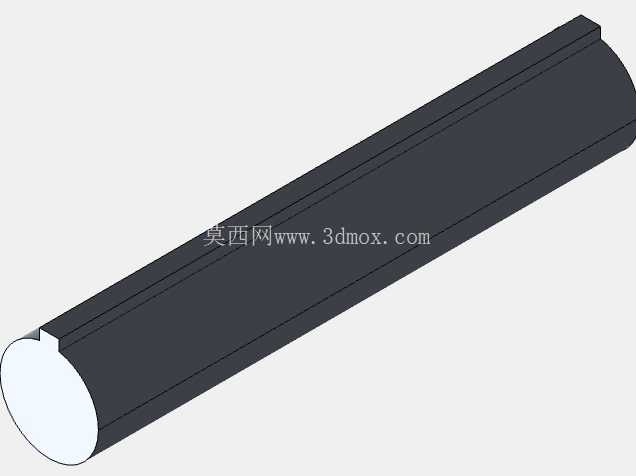

　　在设计思路层面，这套概念结构没有直接套用某一特定型号的成品齿轮参数，而是围绕渐开线齿形的啮合核心逻辑做了具象化呈现：齿廓曲面严格遵循渐开线生成原理做连续曲面过渡，齿根位置做了适配负载的圆角强化处理，避免应力集中导致的齿根断裂问题，齿顶位置预留了标准的啮合间隙余量，防止高速运转过程中出现齿顶干涉、卡滞等异常工况。从安装边界与尺寸配合角度来看，设计过程中充分考虑了通用传动场景的安装适配性：齿轮中心的轴孔预留了标准键槽的安装位置，可适配不同直径的传动主轴做周向固定，轮毂端面的厚度参考通用传动件的安装规范设定，既保证轴向定位的接触面积足够，又不会额外占用过多的轴向安装空间，齿宽参数结合通用传动场景的负载需求做了平衡设定，既能够满足常规扭矩传递的接触面积要求，又不会因为齿宽过大导致啮合过程中出现偏载、齿面磨损不均的问题。

　　从功能特性层面来看，这套概念结构完整还原了齿轮传动的核心运动逻辑：当一对齿轮做啮合传动时，主动轮的齿面会推动从动轮的对应齿面做连续滚动接触，通过齿数比的设定实现不同的转速与扭矩转换，设计过程中特意对齿面的接触路径做了可视化的结构呈现，能够帮助刚接触机械设计的从业者快速理解啮合点的移动轨迹、侧隙对传动精度的影响、不同安装中心距下的啮合状态变化。在实际的设备选型与结构设计工作中，工程师往往需要根据传动比需求、负载扭矩、安装空间限制、运转转速区间来选择对应模数、齿数、齿形修正系数的齿轮产品，而这套概念结构可以作为基础设计参考，帮助设计者快速梳理齿轮传动的核心设计要点：比如在低速重载场景下，需要适当增大齿根圆角半径、提升齿面热处理硬度来应对冲击负载；在高速精密传动场景下，需要严格控制齿形公差、齿向公差，降低啮合过程中的振动与噪音；在需要正反转切换的传动场景下，需要严格控制啮合侧隙，避免换向过程中出现过大的回程误差。

　　不同于成品齿轮的参数化定型设计，这套概念结构更侧重传动原理的具象化表达，结构上没有做过多的工艺细节冗余，而是将核心的齿形结构、啮合关系、安装配合位置做了清晰的呈现，既可以作为机械设计教学环节的演示模型使用，也可以作为非标传动结构设计时的基础参考框架，帮助设计者快速搭建齿轮传动的基础三维结构，再根据具体的工况需求调整模数、齿数、压力角、齿宽等核心参数，缩短前期方案设计的周期。在结构细节处理上，设计过程中也充分考虑了实际加工的工艺可行性：齿面的曲面曲率连续无突变，可适配滚齿、插齿等常规齿轮加工工艺做量产加工，轴孔与键槽的尺寸公差参考通用机械零部件的配合标准设定，可满足间隙配合、过渡配合等不同安装场景的公差需求，轮毂与轮辐的过渡位置做了均匀的壁厚处理，避免热处理过程中因为壁厚不均导致的变形问题。
