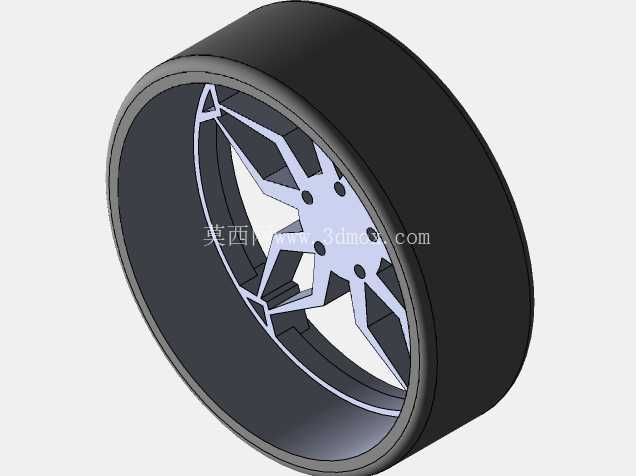

奔驰乘用车星形辐条轮毂结构设计

在乘用车行走系统的部件开发流程里，轮毂作为连接车桥与轮胎的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现，本次呈现的星形辐条轮毂结构，是针对奔驰品牌乘用车型开发的配套行走部件，适配常规铺装路面的家用及运动取向乘用车辆使用。从实际装车场景来看，该轮毂主要承担三方面核心作用：其一为承载作用，需要传递整车整备质量、乘员及载荷的垂直载荷，同时传递加速、制动过程中的纵向力矩，以及转向、过弯时产生的横向侧向力，所有受力最终都会通过辐条结构传导至中心安装盘，再通过螺栓组传递至转向节或后桥半轴；其二为定位作用，轮毂的中心孔、螺栓孔位需要与车桥轴头、固定螺栓的尺寸完全匹配，保证轮胎旋转时的同轴度，避免高速行驶出现车轮抖动、偏磨等问题；其三为防护与装饰作用，辐条的镂空结构既可以为制动盘、制动卡钳留出足够的散热空间，避免连续制动时热量堆积导致制动效能衰减，同时独特的星形辐条造型也能匹配车型的外观设计风格，满足用户的视觉审美需求。

在设计思路的搭建上，首先需要明确安装边界的约束条件：中心安装盘的螺栓孔采用乘用车常用的5孔布局，孔位分度圆直径、中心孔直径均严格对应奔驰对应车型的轴头参数，安装面的平面度公差控制在0.05mm以内，保证轮毂与轴头贴合紧密，不会出现安装应力集中的问题。轮辋部分的尺寸匹配常规子午线乘用车轮胎，轮辋宽度、法兰高度均符合对应尺寸轮胎的安装标准，胎圈座的角度、圆角参数严格遵循行业规范，保证轮胎安装后气密性可靠，不会出现高速脱圈的风险。辐条的结构设计采用星形多辐布局，每根辐条从中心盘向外延伸至轮辋内侧，辐条的截面采用变厚度设计，靠近中心盘的位置厚度更大，以承受更大的弯矩载荷，靠近轮辋的位置逐渐收窄，在保证结构强度的前提下尽可能降低簧下质量——对于乘用车行走系统而言，簧下质量每降低1kg，带来的操控响应提升效果相当于簧上质量降低5-8kg，因此在结构校核阶段，通过有限元分析对辐条的应力分布进行了多轮迭代：模拟过坑冲击、紧急制动、极限转向等多种极端工况下的应力集中点，对辐条根部的过渡圆角进行优化，避免直角结构带来的应力断裂风险，同时对辐条之间的镂空区域进行尺寸调整，保证制动系统的散热气流可以顺畅通过，在连续制动工况下，制动盘的热量可以通过镂空区域快速散出，避免热衰退现象。

从实际使用的场景适配来看，该轮毂结构适配城市铺装路面、高速公路等常规行驶场景，设计过程中充分考虑了日常使用的抗冲击性能：轮辋边缘采用加厚设计，应对低速上路肩、过坑洼时的冲击载荷，避免轮辋变形导致的轮胎漏气问题。辐条表面的造型采用棱角分明的几何切面设计，一方面是为了匹配整车的运动化外观风格，另一方面这些切面结构也可以在行驶过程中引导气流，对制动系统起到辅助散热的作用。在安装匹配层面，除了核心的安装孔位参数外，轮毂的偏距参数也经过严格核算，保证装车后轮胎与翼子板、悬挂部件之间留有足够的间隙，不会在转向、颠簸压缩行程时出现轮胎剐蹭车身的问题，同时轮辋内侧的空间也预留了对应尺寸制动卡钳的安装位置，适配原厂单活塞浮动卡钳，也可兼容升级尺寸更大的多活塞制动卡钳，满足后续的改装需求。

在结构细节的处理上，轮辋与辐条的连接位置采用圆弧过渡结构，避免焊接或铸造过程中出现应力缺陷，中心安装盘的背面设计有沉台结构，用于安装轮毂中心盖，同时可以遮挡轴头螺栓，避免泥水、灰尘侵蚀螺栓导致锈蚀，降低后续维护拆卸的难度。气门嘴的安装孔位设置在轮辋的两辐条之间的位置，既方便后续充气操作，也不会因为辐条的遮挡影响气门嘴的安装与使用。整个轮毂的重量分布经过动平衡校核，在设计阶段就尽可能保证圆周方向的质量均匀，减少装车后动平衡块的使用量，提升高速行驶的稳定性。不同于偏向越野场景的大负值轮毂，该轮毂的偏距设定更偏向公路行驶的操控需求，轮距的变化控制在合理范围内，不会增加转向系统的额外负荷，也不会导致轴承过早磨损。对于三维建模从业者而言，这类轮毂结构的建模过程需要重点关注参数化的约束关系：轮辋的旋转特征、辐条的阵列特征、安装孔的分度关系都需要建立清晰的参数关联，方便后续调整尺寸适配不同车型的安装需求，同时所有的过渡圆角、安装面的公差要求都需要在建模阶段明确标注，为后续的加工制造提供准确的三维数模依据，避免后续生产环节出现尺寸偏差。
