大学生方程式赛车空气动力学后翼结构设计

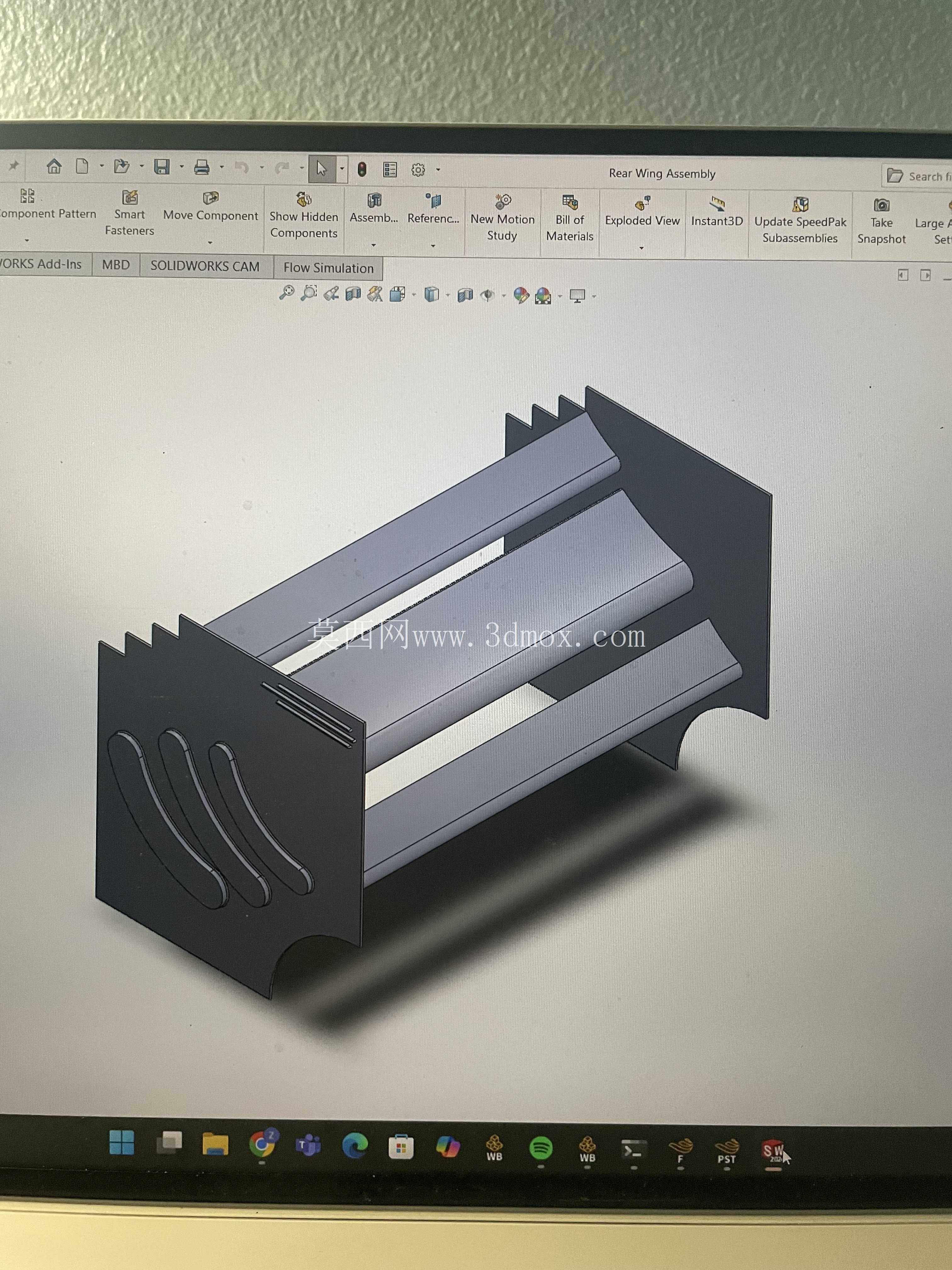

　　这套后翼结构是面向大学生方程式赛车赛事场景开发的空气动力学套件部件，核心作用是在赛车高速行驶过程中，通过翼面的气流导向作用产生可控下压力，提升轮胎与赛道表面的抓附能力，减少高速过弯时的轮胎侧滑风险，同时平衡整车前后轴的气动载荷分布，避免高速状态下出现转向过度或者转向不足的操控特性偏差。从结构设计逻辑来看，整个后翼采用多层翼片组合布局，主翼面承担主要的下压力生成功能，上层副翼用于调整气流的脱离角度，降低翼面后方的湍流尾迹范围，减少气动阻力的无谓损耗。侧翼端板采用一体化的曲面造型，侧面设置的导流槽结构可以梳理流经轮胎上方的紊乱气流，避免轮胎旋转带起的乱流直接冲击翼面工作区域，保证翼片上下表面的压力差稳定输出。

　　在安装边界的考量上，整个后翼的安装基座预留了与赛车后部车架钢管的对接接口，安装点位的孔位间距匹配常规方程式赛车后部防滚架后方的安装空间，整体横向宽度控制在赛事规则允许的车身最大宽度范围内，不会超出轮胎外侧的投影边界，避免赛事检录时出现尺寸违规问题。翼片之间的连接支架采用轻量化的镂空设计，在保证连接刚度的前提下尽可能减少结构自重，降低整车后部的簧下质量负担，避免额外重量影响后悬挂的动态响应特性。

　　从实际使用场景出发，这套后翼的下压力输出特性会随车速变化呈现线性增长趋势，在赛道直线段高速行驶时，翼面产生的下压力可以提升整车的行驶稳定性，减少高速状态下车身的漂浮感；在连续弯道区段，多层翼片的结构可以在较低车速下依然保持足够的压力差输出，配合底盘扩散器的气流作用，让整车在弯道中可以保持更高的过弯极限。设计过程中针对翼面的截面翼型做了多轮调整，主翼面采用上平下凸的低速翼型截面，适配方程式赛事平均车速区间的气流特性，避免大攻角状态下过早出现气流分离导致下压力骤降的失速问题。端板下缘的弧形切口设计，是为了匹配后轮胎上部的轮廓曲线，预留足够的轮胎跳动空间，避免赛车在颠簸路面行驶或者悬挂压缩到极限行程时，后翼结构与轮胎发生运动干涉。

　　翼片表面的加强筋结构沿着气流流动方向布置，在不增加过多壁厚的前提下提升翼片的结构刚度，避免高速气流冲击下翼片出现震颤变形，保证翼面的气动外形始终处于设计状态。整个后翼的装配结构采用模块化设计，不同层的翼片可以根据不同赛道的特性调整安装攻角，在多直道的高速赛道上可以减小翼片攻角降低气动阻力，在多弯的低速赛道上可以增大攻角提升下压力输出，适配不同赛事场地的调校需求。侧翼端板上的开槽结构可以将翼面下方的高压气流部分引导至翼面上方的低压区域，延缓翼梢涡流的生成，降低翼面的诱导阻力，提升整套空气动力学套件的工作效率。在结构强度的校核上，针对赛事中可能出现的急加速、急制动以及高速过弯的载荷工况，对连接支架、安装基座的受力做了对应强化，保证在最大下压力输出状态下，整个后翼结构不会出现塑性变形或者连接松脱的问题，满足赛事全程的使用可靠性要求。
