110BCD五孔气动齿形自行车盘片结构

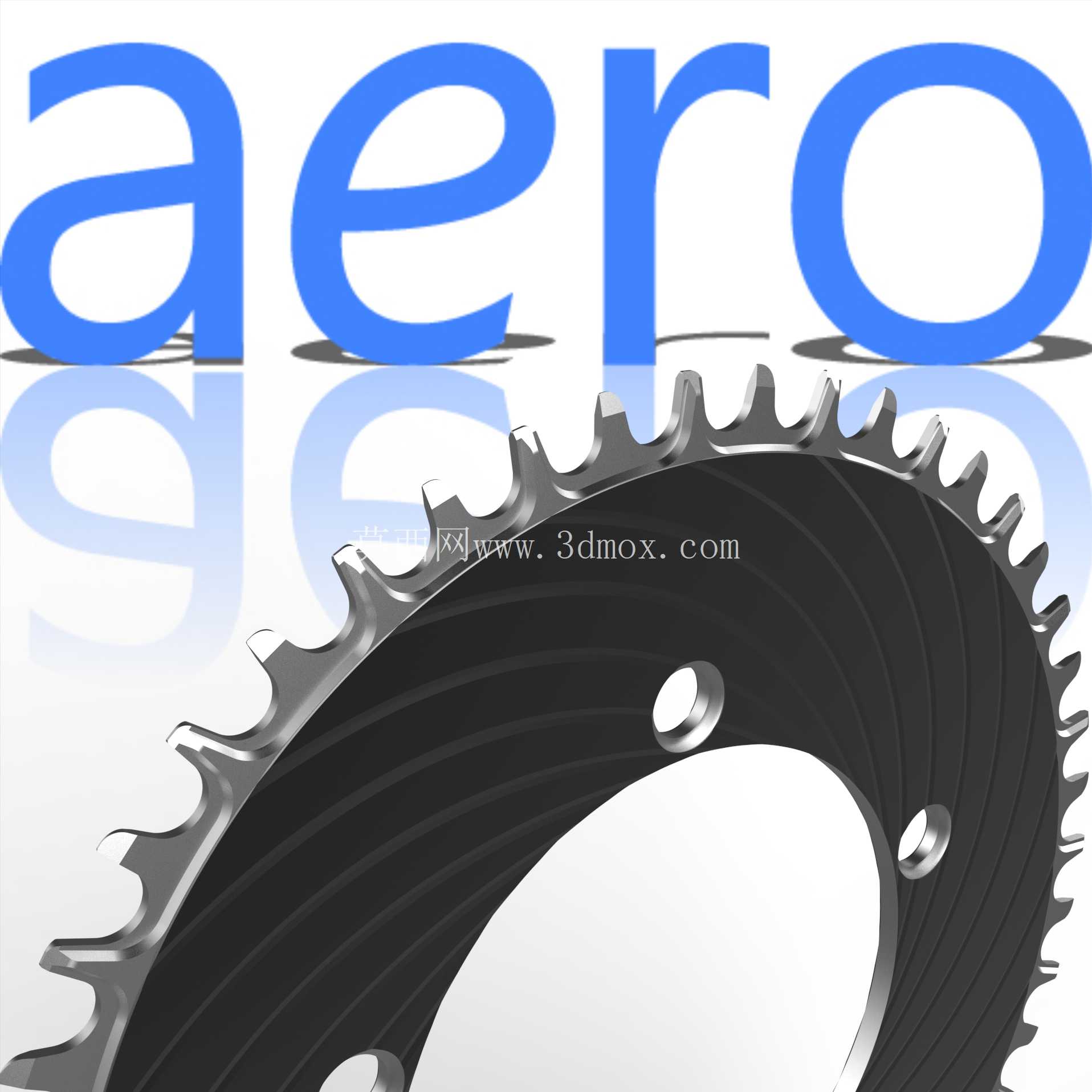

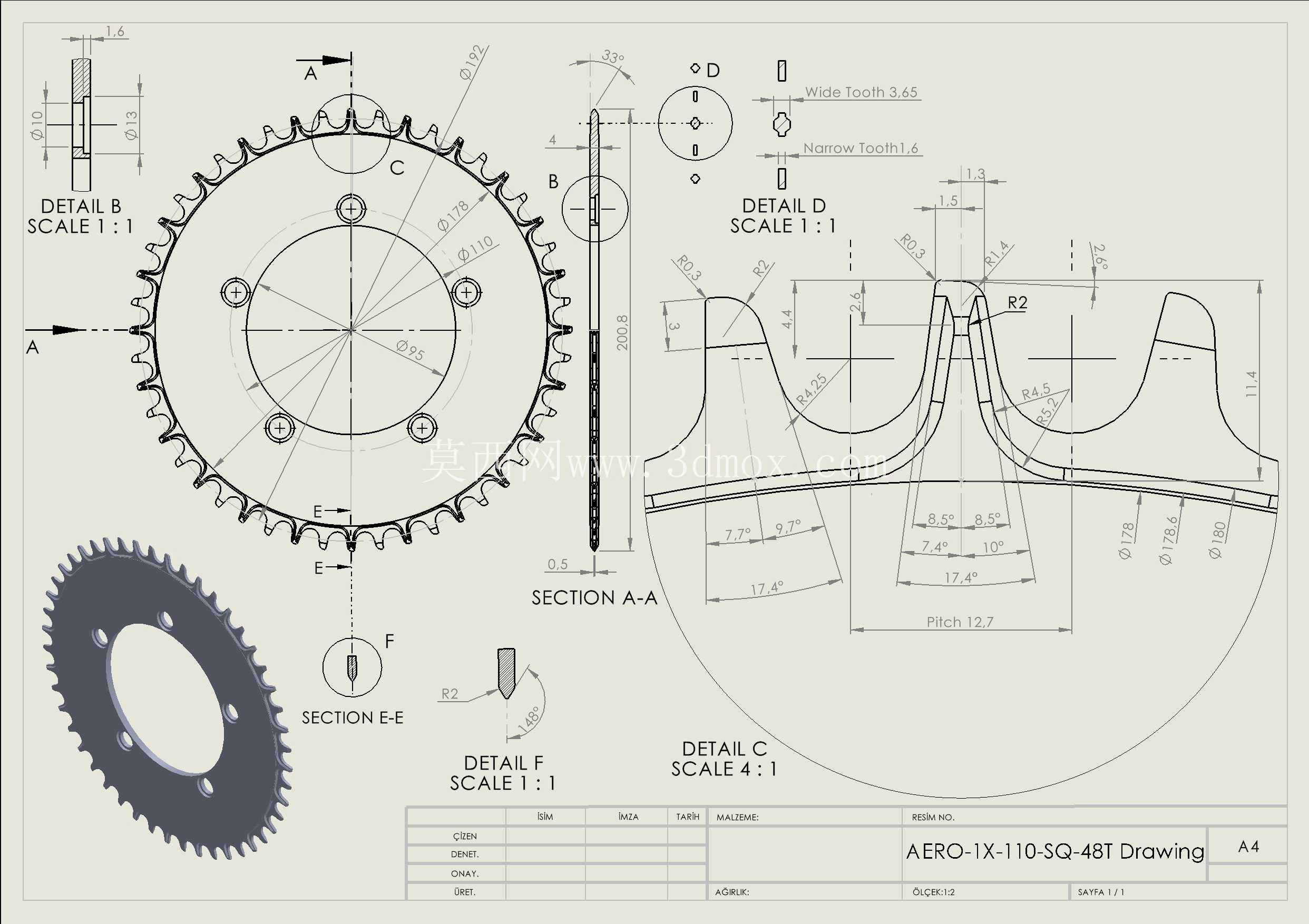

　　这款盘片的设计核心围绕多速别链条兼容性展开，在前期结构校核阶段，首先明确了五孔110BCD的安装基准，这个安装尺寸是公路与跨界山地车盘爪的通用规格之一，孔位分布遵循圆周等分布置原则，每个安装孔的沉台深度做了统一控制，确保盘片安装后与盘爪的贴合面无翘曲间隙，避免高速踩踏时出现盘片偏摆导致的链条跳齿问题。齿形的轮廓修型是整个设计的重点部分，针对不同品牌链条的外链节、内链节宽度差异，齿尖的切入角做了分段优化，对应9速、10速、11速链条的较宽节距，齿槽的开口宽度预留了合理的侧向间隙，不会出现卡链滞涩的情况；面对12速山地链条以及13速 flattop链条的窄节距特性，齿侧的导向斜面做了加长处理，链条在斜拉变速状态下，能顺着斜面顺滑滑入齿槽，不会出现掉链风险。

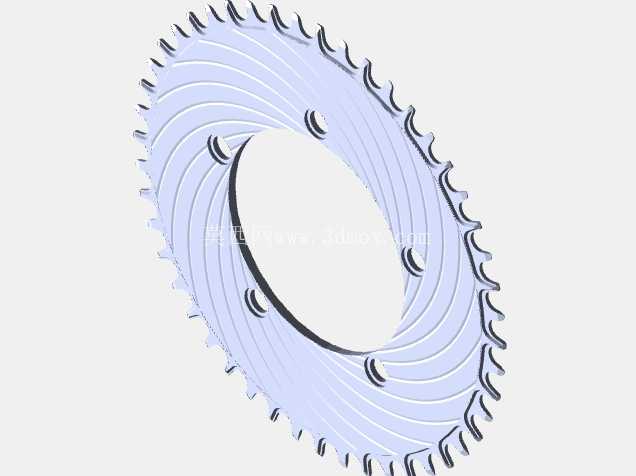

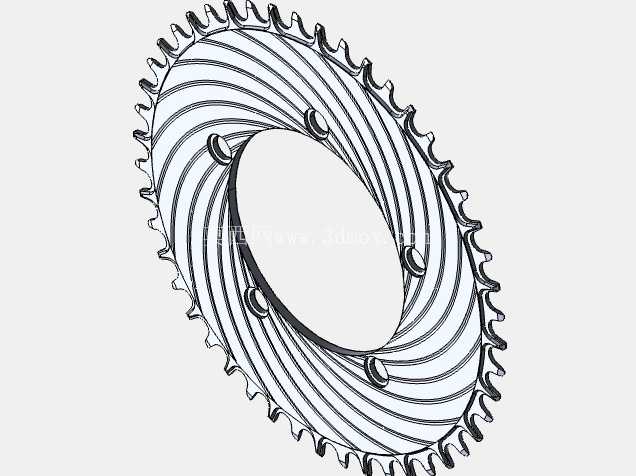

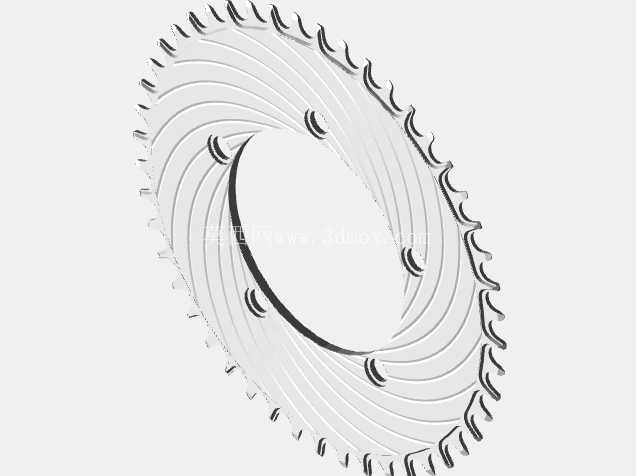

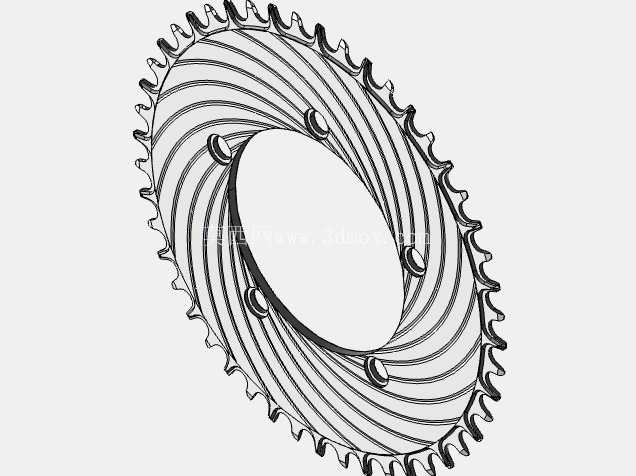

　　气动外形的设计并非单纯做外观修饰，盘片外缘的流线型轮廓经过了风阻场景的模拟验证，在骑行速度达到30km/h以上时，盘片旋转带动的气流紊流区会比传统直齿盘片缩小近两成，尤其是在侧风环境下，盘片边缘的切角能打散附着在盘片表面的涡流，降低骑行过程中的空气阻力。盘片的主体结构采用了变厚度设计，齿根位置的厚度做了加强处理，应对大扭矩踩踏时的齿根弯曲应力，避免长期使用后出现齿形变形；而盘片中部的非受力区域做了均匀减薄，在保证整体结构刚性的前提下控制整体重量，同时减重区域的过渡圆角做了圆滑处理，避免应力集中导致的盘片开裂问题。安装孔的位置精度控制在0.02mm以内，确保盘片安装后的径向跳动量控制在合理范围内，不会出现链条蹭前拨的问题。

　　在实际装车应用场景中，这款盘片适配公路车、砾石路车以及轻量化山地车的单盘或双盘传动系统，五孔的安装规格能匹配市面上绝大多数主流规格的曲柄盘爪，不需要额外加装转换座。齿形表面做了硬化处理的预留设计，建模时已经考虑了后续表面处理的层厚余量，不会因为镀层或氧化层的厚度影响齿形与链条的啮合精度。在链条兼容性的验证逻辑上，建模阶段就导入了不同品牌链条的三维截面模型，做了全啮合状态的干涉检查，包括不同变速档位下的链条斜拉角度模拟，覆盖了牙盘最大片搭配飞轮最小片、牙盘最小片搭配飞轮最大片的极端斜拉工况，确保在所有常用变速档位下，链条与盘片的啮合都不会出现硬接触干涉。

　　盘片的外缘齿尖做了微倒角处理，一方面是避免安装或维护时尖锐齿边划伤操作人员，另一方面也能减少链条啮合时的撞击噪音，让传动过程更顺滑。从传动效率的角度考虑，齿形的啮合弧长做了优化，让链条在进入和脱离盘片的过程中，铰接点的转动角度变化更平缓，减少链条铰接处的摩擦损耗，提升整体传动效率。在安装边界的控制上，盘片安装后与曲柄臂的间隙预留了足够的空间，适配不同宽度的中轴规格，不会出现盘片蹭曲柄的问题；同时盘片的齿根圆直径经过精确计算，搭配前拨时的变速行程与原厂盘片的参数匹配，不需要额外调整前拨的高低限位，降低装车调试的难度。
