自行车升降座杆内部锁止结构剖面展示

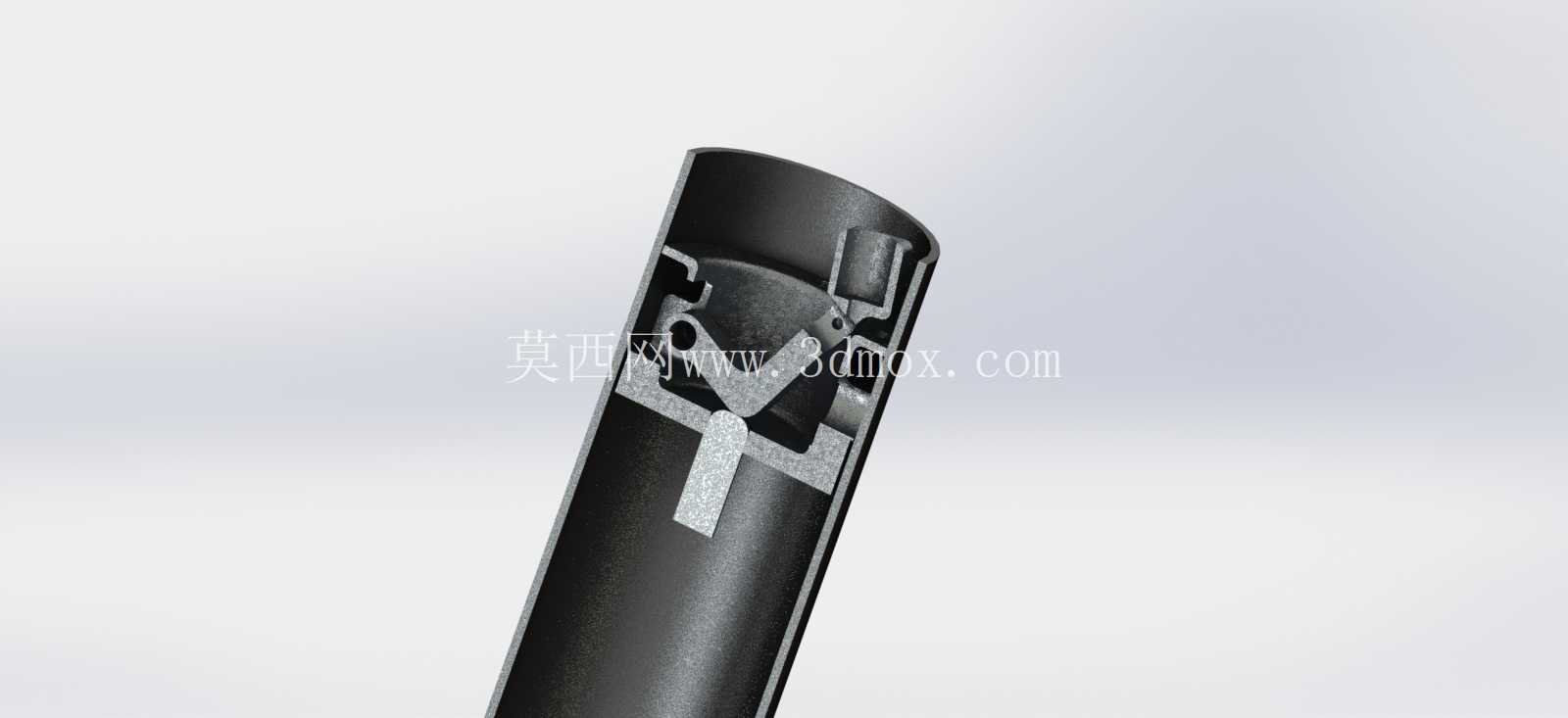

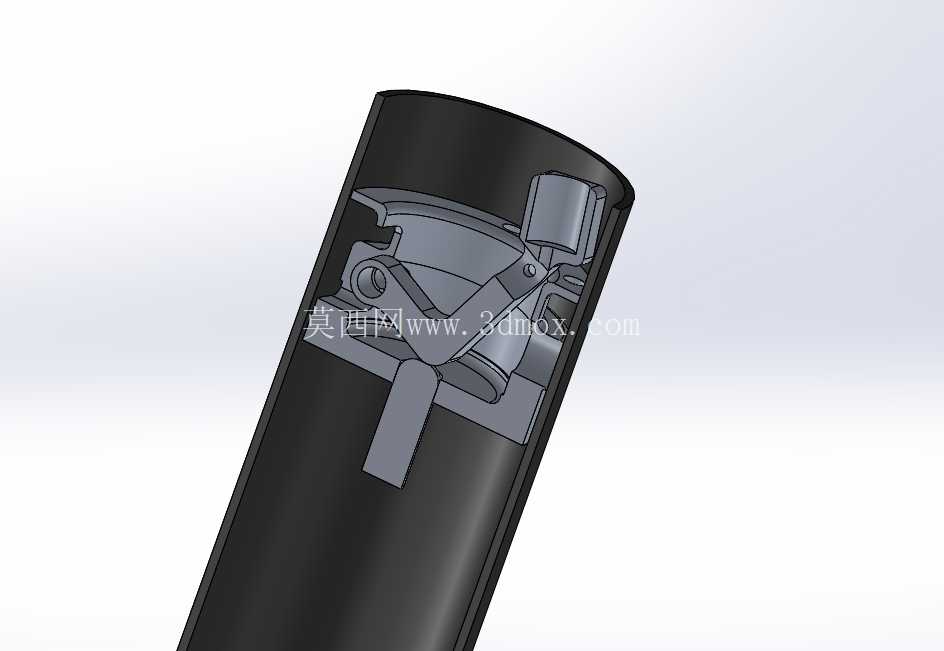

　　本次呈现的是自行车升降座杆的内部核心锁止调节结构剖面模型，这类部件目前广泛应用在山地车、砾石公路车等需要频繁调整座高的骑行场景中，尤其是越野骑行、林道穿越这类需要在踩踏发力与重心后移操控之间快速切换座垫高度的工况，传统固定高度座杆需要停车拧动快拆调整的操作完全无法满足使用需求，内置锁止结构的升降座杆可以实现骑行过程中单手操作完成座高的无级或档位调节，大幅提升复杂路况下的骑行操控安全性与踩踏效率。从剖面结构可以看到，整套锁止机构集成在座杆的上管内部，没有额外突出的外置结构，不会占用车架安装空间，也能避免越野过程中泥水、砂石对调节机构的侵蚀。

　　设计过程中首先要匹配对应车架的座管口径，目前主流山地车架的座管内径多为30.9mm、31.6mm两种规格，模型对应的座杆外管直径严格匹配通用安装尺寸，插入车架的深度预留了足够的安全余量，避免骑行过程中出现座杆断裂、滑脱的风险。内部的锁止模块采用了楔形卡块配合复位弹簧的结构，当车手按下座杆端或者车把端的控制开关时，内部的拨杆会推动楔形卡块脱离与内管壁的摩擦锁止面，此时座杆可以在预设的行程范围内上下滑动，行程长度根据不同使用场景覆盖100mm到200mm的主流区间，松开控制开关后，复位弹簧会推动楔形卡块重新抵紧内管壁，依靠摩擦力完成位置锁止，锁止力经过调校可以满足大体重车手发力踩踏时的支撑需求，不会出现座垫下沉、窜动的问题。

　　结构设计时充分考虑了长期使用的磨损问题，楔形卡块的锁止面采用了耐磨材质的接触设计，与内管的接触面积经过反复测算，既不会因为接触面积过大导致解锁卡滞，也不会因为接触面积过小导致单位面积压强过大，长期使用后出现内管表面压痕、锁止失效的问题。内部的油路或者气路辅助结构（不同版本结构略有差异）在模型中也做了等比例还原，气室的位置设置在座杆下部，不会与锁止机构产生运动干涉，气室的气压可以根据车手体重调整，实现座杆上升过程的速度匹配，避免上升速度过快导致座垫撞击车手臀部。安装边界方面，座杆上部的座夹安装位置采用了标准的双轨座垫适配结构，可以兼容市面上绝大多数的山地车、公路车座垫导轨尺寸，座夹的锁紧螺栓位置预留了足够的工具操作空间，安装时不需要特殊工具，使用常规内六角扳手即可完成座垫角度、前后位置的调整。整套结构的所有运动部件都做了运动干涉检查，在整个升降行程范围内，内部的拨杆、弹簧、卡块都不会出现剐蹭、卡滞的情况，活动部件的间隙控制在合理范围内，既不会因为间隙过大出现结构晃动，也不会因为间隙过小导致泥沙进入后出现调节不畅。

　　实际使用中，这类内置锁止结构的升降座杆相比老式的外置弹簧座杆，重量控制更有优势，整体重心更低，不会因为座杆重量过大影响整车的操控灵活性，同时密封结构的设计可以满足高压水枪冲洗的使用需求，日常维护只需要定期在内外管的接触位置涂抹少量润滑脂即可，不需要频繁拆解内部结构。从结构设计的角度看，这套模型完整还原了量产版本的所有配合细节，包括卡块的倒角角度、弹簧的预压量、拨杆的转动行程都和实际量产产品保持一致，可以作为同类产品结构设计的参考样件，也可以用于自行车维修培训时的结构原理演示，帮助从业者快速理解升降座杆的锁止逻辑与故障排查要点。
