雪佛兰235排气歧管密封垫片结构设计

排气歧管垫片作为内燃机进排气系统的核心密封部件，其密封性能直接决定发动机的运行稳定性与排放达标水平，这款适配雪佛兰235机型的定制垫片，是针对原厂装机件长期使用后易出现的密封失效、局部窜气问题做的定向优化设计，在售后维修与性能改装场景中都有明确的应用价值。

从实际装机工况来看，排气歧管侧的工作环境极为苛刻，冷机启动时部件温度与环境温度持平，大负荷运转时紧邻排气道的区域温度可突破六百摄氏度，同时还要承受发动机运转带来的持续振动、缸盖与歧管结合面因热胀冷缩产生的相对滑移，以及排气脉冲带来的周期性压力冲击，普通平面石棉垫片或单层金属垫片在这种交变工况下，很容易在螺栓压紧力衰减后出现局部压痕过深、密封面翘曲，进而引发排气泄漏，不仅会造成机舱异响、排气背压异常，泄漏的高温废气还可能加速周边橡胶管路、线束的老化，严重时甚至会影响氧传感器的检测精度，导致发动机空燃比控制失准。

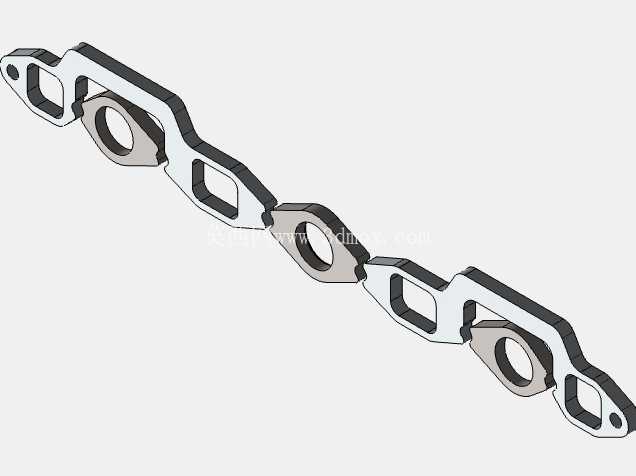

这款垫片的整体轮廓完全匹配雪佛兰235发动机排气歧管与缸盖的结合面边界，采用分段式长条形布局，沿长度方向依次排布对应各个气缸排气口的密封孔位，孔位的形位公差严格控制在0.1mm以内，确保安装时每个排气道口都能与缸盖、歧管的通道完全对中，不会出现通流截面遮挡导致的排气阻力上升。垫片主体采用多层金属复合结构，基材选用耐热合金钢冲压成型，密封筋位置做了局部增厚与圆弧过渡处理，螺栓压紧时密封筋会产生可控的弹性变形，既能填补结合面微观尺度的加工凹凸缺陷，又能在发动机热胀冷缩、部件产生相对位移时持续提供稳定的密封压紧力，避免长期使用后出现应力松弛导致的密封失效。

设计过程中首先完成了结合面的点云逆向拟合，对照原厂缸盖排气侧的三维扫描数据，逐一核对每个螺栓过孔的位置精度、每个排气道口的轮廓尺寸，同时针对原厂垫片在第三、第四缸排气口之间易出现的烧蚀问题，特意在两个孔位之间的隔梁位置做了宽度加宽处理，提升该区域的结构强度与热容量，避免长期高温气流冲刷导致的隔梁断裂。垫片上的螺栓过孔采用翻边成型设计，翻边高度略大于垫片主体厚度，安装时翻边可以套入缸盖的螺栓定位柱，既能够起到安装定位的作用，避免装配过程中垫片移位，又能分散螺栓拧紧时的局部压应力，防止螺栓孔周边的垫片基材被压溃，导致压紧力分布不均。

从安装边界来看，这款垫片不需要对原有缸盖、排气歧管做任何加工修改，完全适配原厂的螺栓规格与拧紧力矩要求，装配时只需按照对角线顺序分次拧紧螺栓，就能保证各个密封区域的压紧力均匀一致。垫片的非密封区域做了轻量化的镂空设计，在不影响结构强度的前提下减少了材料用量，同时也降低了垫片整体的热传导速率，减少排气侧的热量向缸盖其他区域传递，一定程度上能降低机舱内的热负荷。针对排气歧管工作时的热变形特性，垫片的密封筋走向特意避开了结合面的热变形集中区域，在歧管热膨胀伸长量最大的中段位置，密封筋的压缩量预留了0.2mm的补偿余量，确保歧管在高温下产生位移时，密封面依然能保持足够的接触压力，不会出现局部密封失效。

在实际维修场景中，这类定制垫片相比通用型替换件的适配性优势十分明显，不需要现场裁剪修配，也不会出现孔位错位、密封面覆盖不全的问题，能够大幅缩短维修装配的时间，同时密封可靠性也远高于普通副厂垫片，能够满足日常代步车辆的长期使用需求，也能适配轻度改装后排气温度略有提升的使用工况，不会因为排气温度小幅上升就出现垫片烧蚀、窜气的问题。垫片的表面做了高温防腐涂层处理，能够抵御排气中的冷凝水、酸性物质的腐蚀，延长垫片的使用寿命，避免长期使用后出现基材锈蚀导致的密封层脱落。
