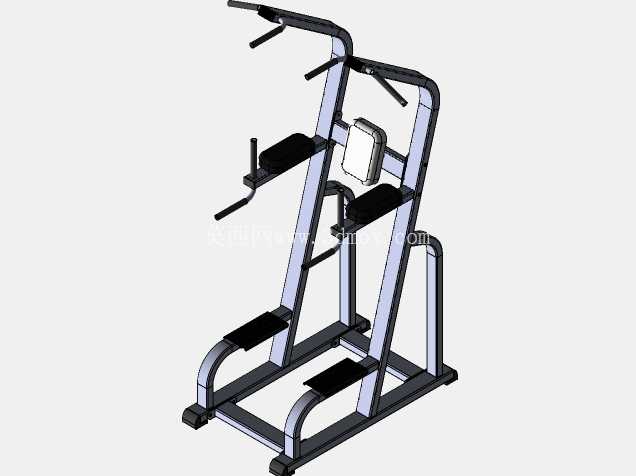

商用引体向上双杠训练器械结构设计

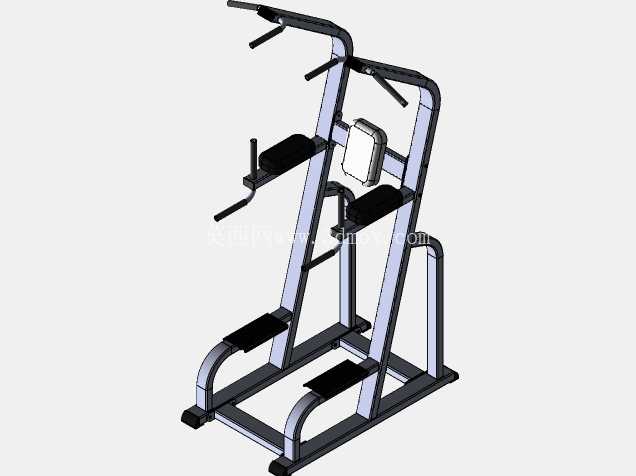

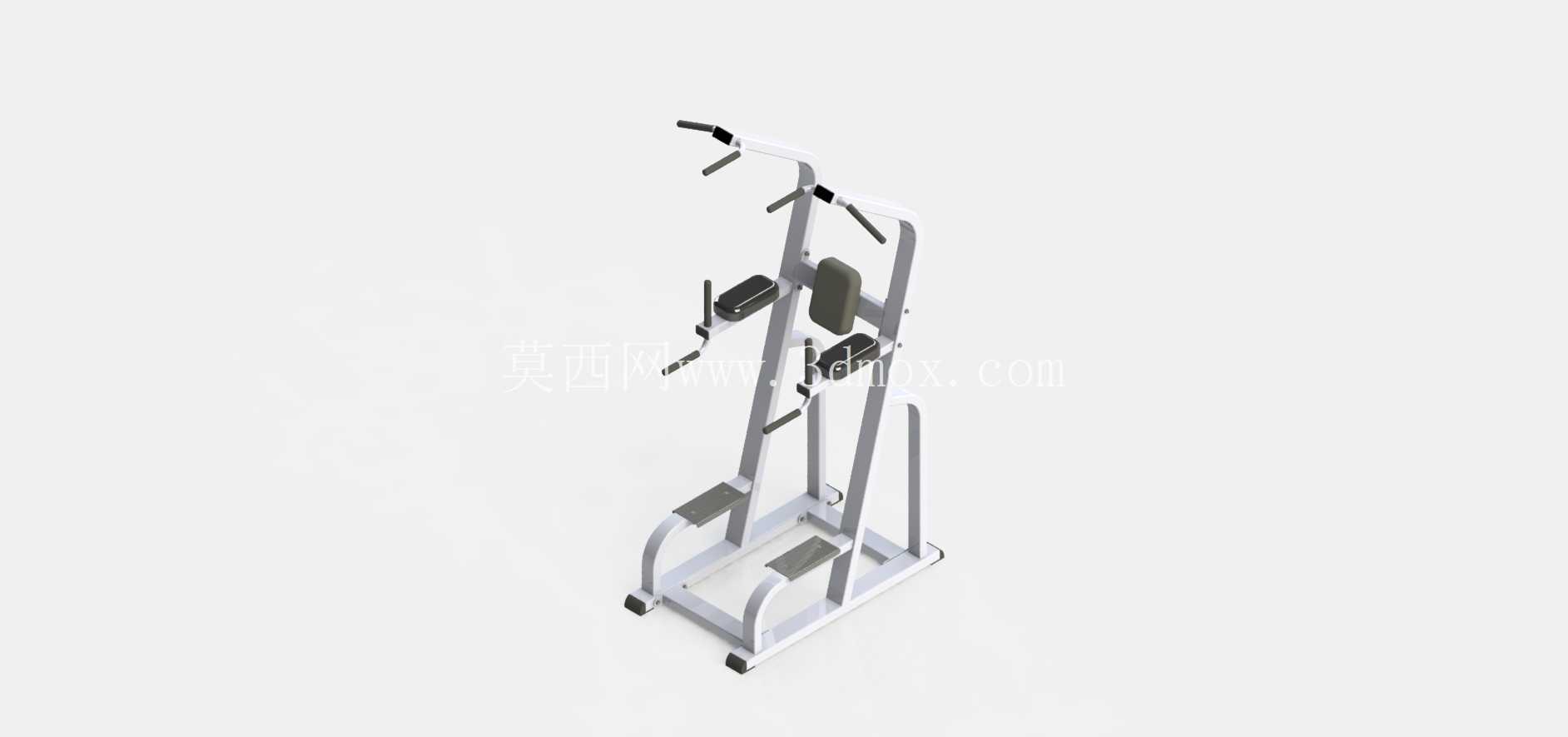

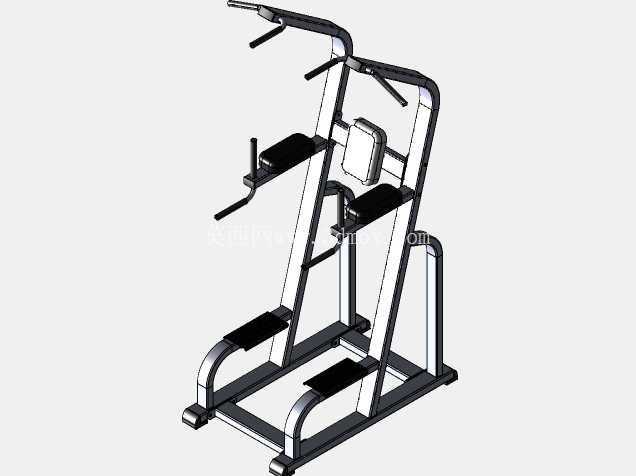

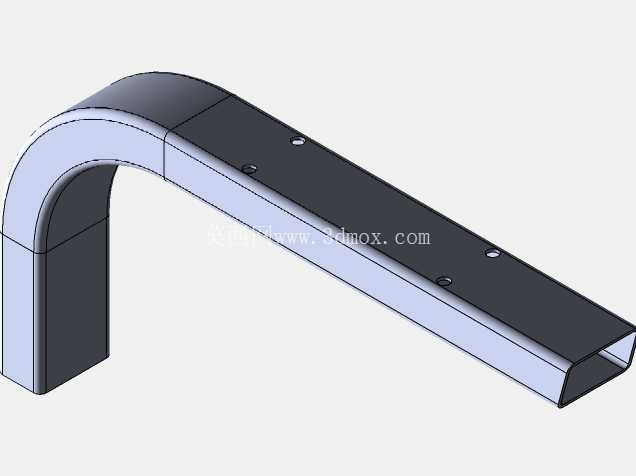

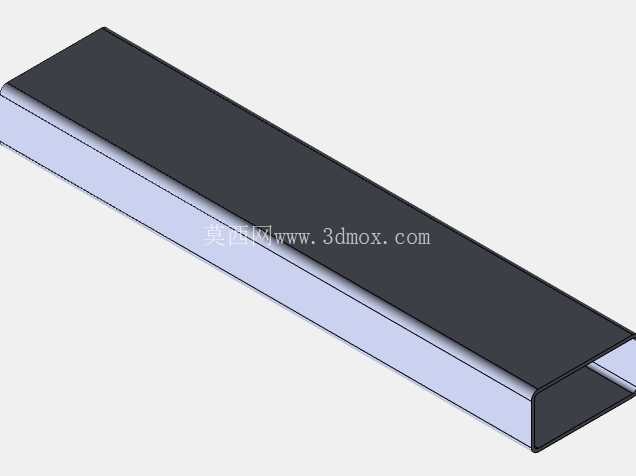

　　这款器械的结构设计首先围绕商用健身场景的高频使用需求展开，主体框架采用矩形钢管焊接成型，底部设置四个带防滑橡胶垫的支撑脚，整体安装边界控制在长1200mm、宽800mm的矩形区域内，无需额外地面锚固即可满足200kg以内的动态载荷使用要求，适配健身房、单位活动室、户外健身区等多种场地的摆放需求。器械顶部设置多组不同握距的引体向上握把，握把表面包覆防滑橡塑材质，可满足正握、反握、宽距、窄距等不同引体训练动作的握持需求，握把与主框架的连接部位采用加厚角码焊接加固，避免长期受交变载荷出现焊缝开裂的问题。

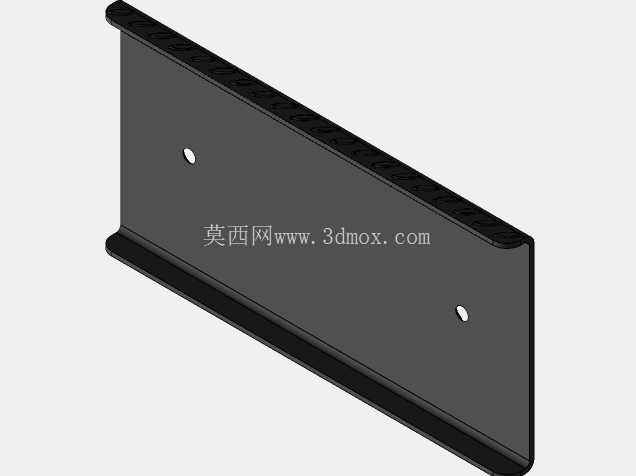

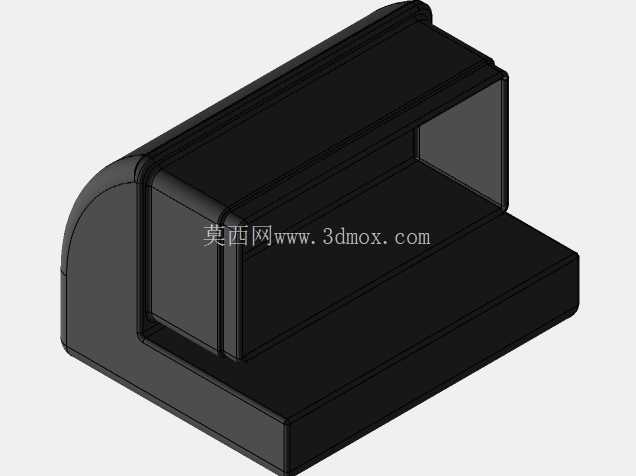

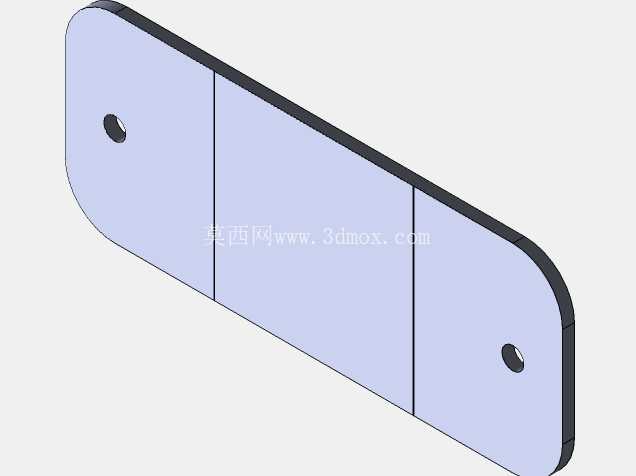

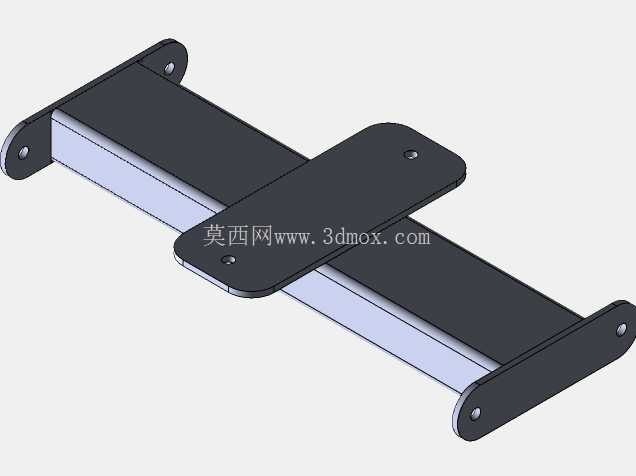

　　中部设置可调节高度的肘部支撑垫与握把，用于支撑训练者上肢完成垂悬举腿、双杠臂屈伸等动作，支撑垫内部采用高密度发泡材料填充，外部包裹耐磨PU面料，长期受压不易出现塌陷变形，支撑垫的高度调节档位设置为五档，调节范围覆盖150mm，可适配不同身高、不同臂长的训练者使用需求，调节结构采用弹簧插销定位，操作时无需额外工具，拔出插销即可调整支撑位置，到位后插销自动卡入定位孔，锁定可靠性高，不会出现训练过程中支撑垫滑落的风险。器械下部设置两个防滑脚踏板，脚踏板表面冲压出凹凸防滑纹路，训练者上下器械时可踩踏借力，避免因鞋底打滑出现摔倒风险，脚踏板与主框架采用螺栓连接，后期磨损后可单独拆卸更换，降低维护成本。

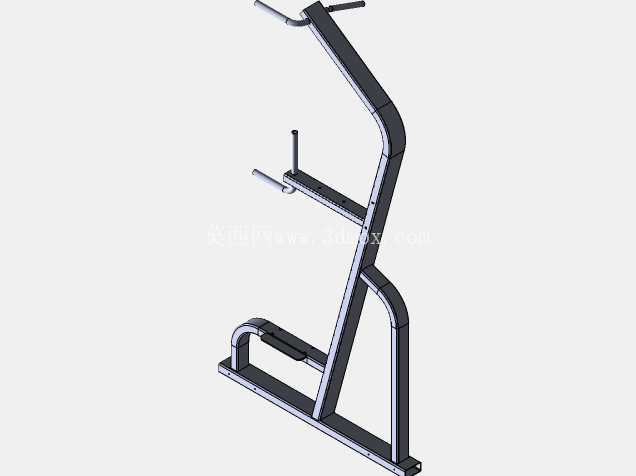

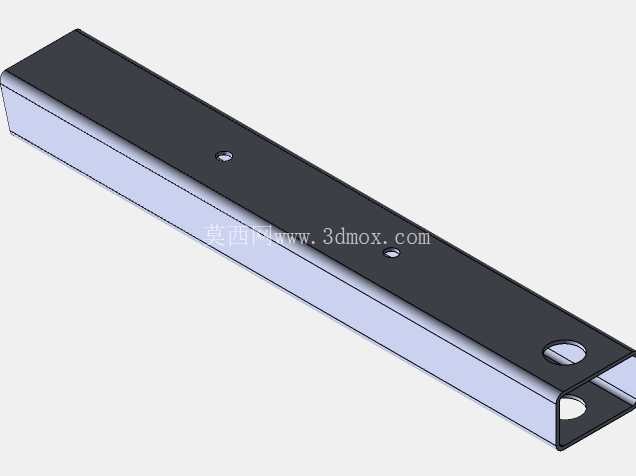

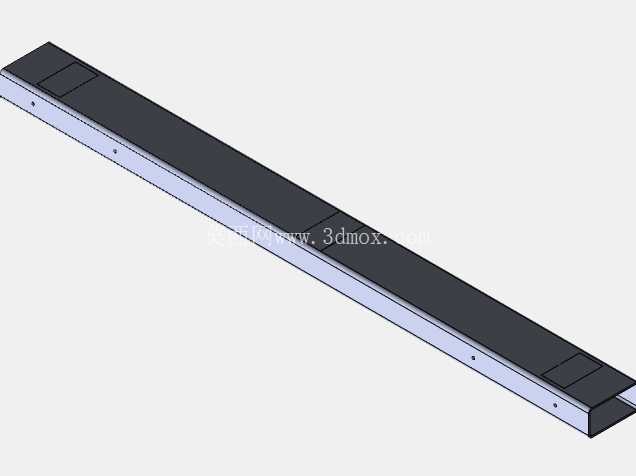

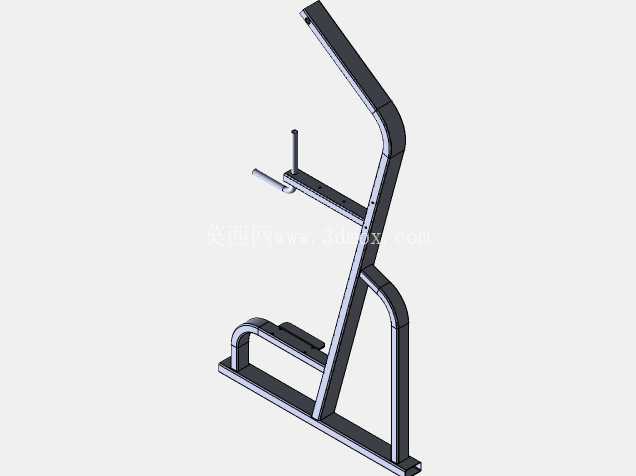

　　主框架的管材连接处全部采用满焊工艺处理，焊后打磨平整做静电喷塑处理，涂层厚度控制在80-120μm，可抵御日常使用中的汗液腐蚀、轻微磕碰，延长器械整体使用寿命。从结构受力角度来看，整个框架采用对称式桁架结构设计，训练过程中产生的垂直载荷、侧向载荷可通过四根主立柱均匀传递到底部支撑脚，不会出现局部应力集中的问题，经受力仿真验证，在施加1.5倍额定载荷的工况下，框架最大变形量小于1.2mm，完全满足商用健身器械的结构强度要求。

　　器械的整体高度控制在2200mm，常规室内场馆的层高均可满足安装要求，摆放时只需保证器械四周预留至少500mm的活动空间，即可满足训练者的动作施展需求，无需额外的安装调试工序，拆箱后只需将握把、支撑垫等配件通过螺栓紧固到主框架上即可投入使用。不同于家用简易单双杠器械，这款器械在设计时充分考虑了多人次高频使用的损耗问题，所有活动连接部位都加装了耐磨衬套，避免金属部件直接摩擦产生异响与磨损，握把、支撑垫、脚踏板等易损件全部采用通用规格设计，后期更换无需定制配件，可有效降低场馆的后期运维成本。在功能覆盖上，这台器械可同时满足引体向上、双杠臂屈伸、垂悬举腿、单臂悬垂等多种上肢及核心力量训练动作，无需额外搭配其他配件即可覆盖大部分上肢推力、拉力训练需求，对于场地面积有限的健身场所来说，可有效节省设备采购成本与场地占用空间。
