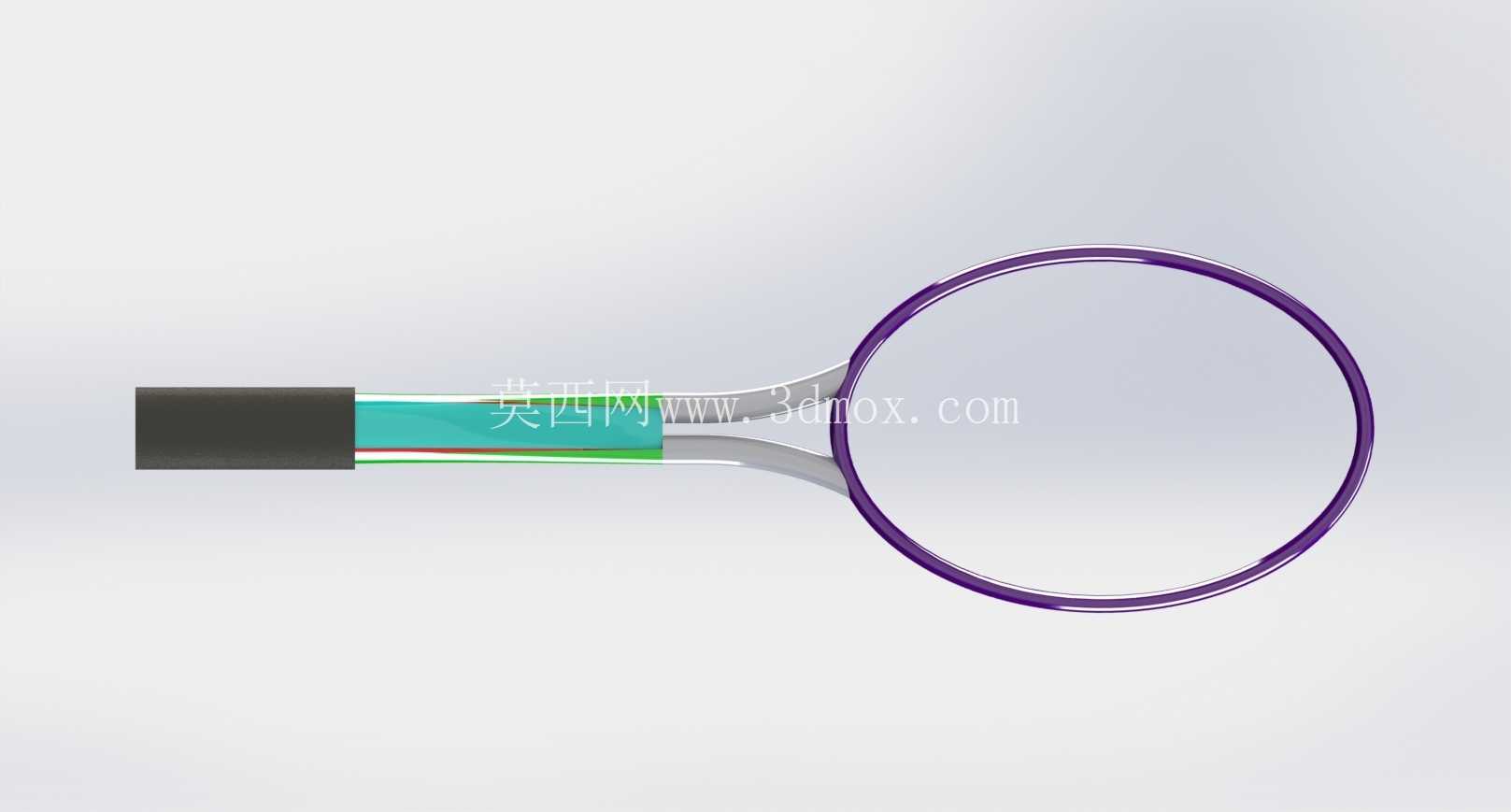

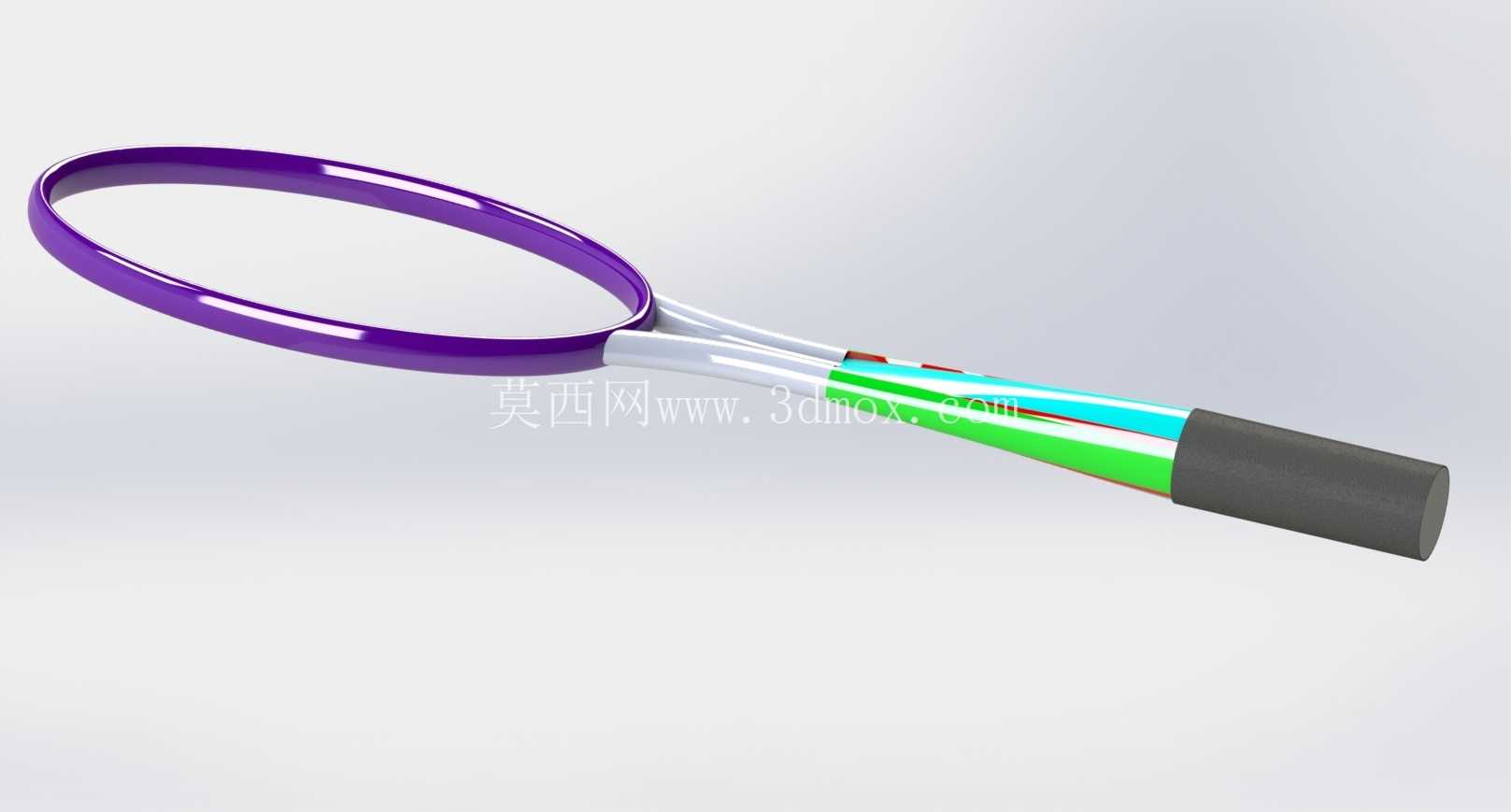

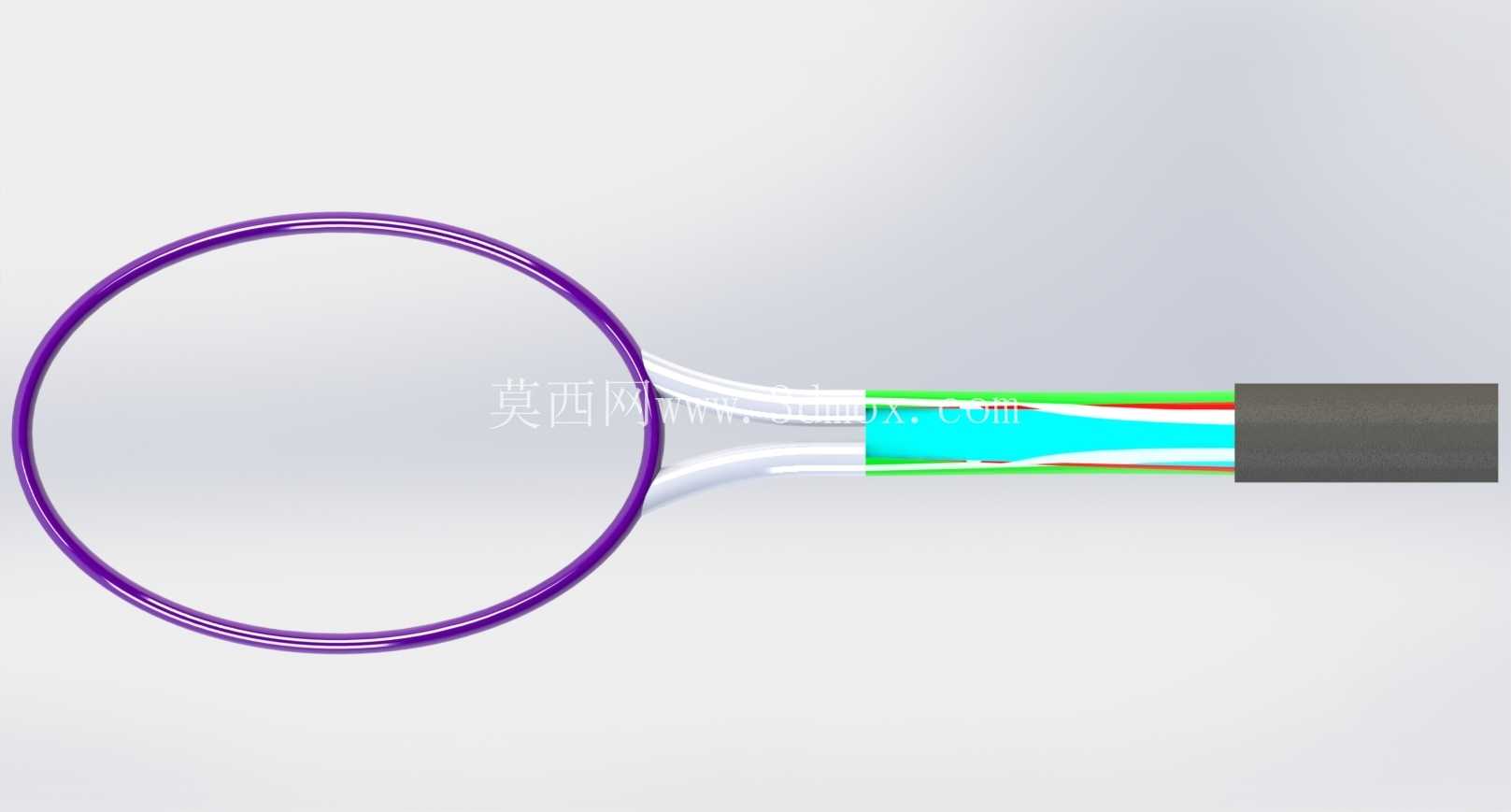

曲面结构网球拍框架三维设计

　　在体育器材结构设计领域，网球拍的框架设计直接关系到击球反馈、握持手感与整体使用寿命，本次完成的网球拍框架三维设计，重点围绕曲面成型逻辑与分体装配关系展开，完全贴合实际量产加工的工艺要求。从实际应用场景来看，该结构可适配业余训练、日常休闲击球等多数民用网球运动场景，框架部分的曲面弧度经过反复调整，拍框截面采用渐变式椭圆结构，在拍头顶部区域截面宽度适当收窄，降低挥拍过程中的空气阻力，靠近握柄衔接的三角区域则适当增加截面厚度，提升击球瞬间的抗扭性能，避免大力击球时拍面出现过度形变导致控球精度下降。

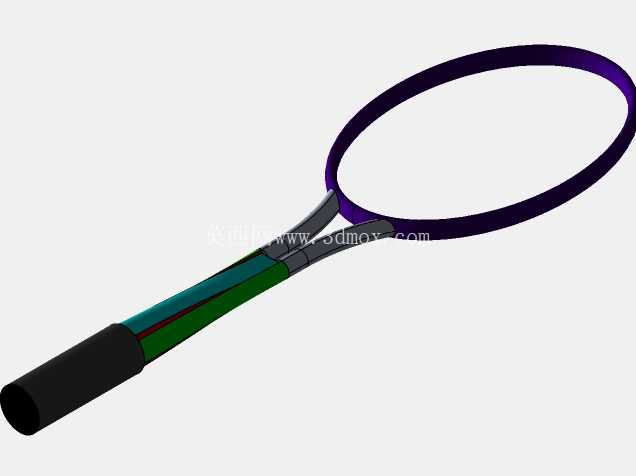

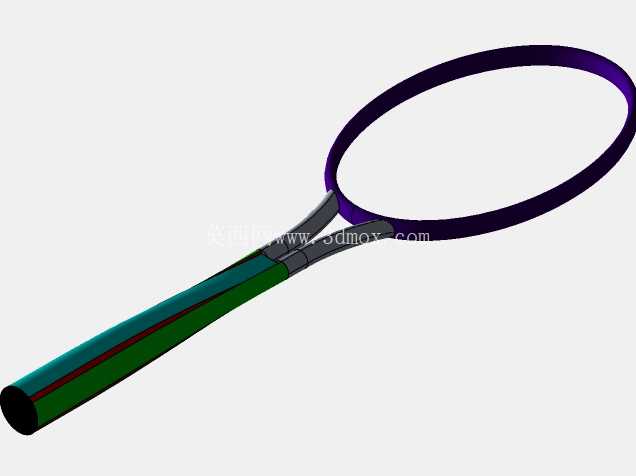

　　握柄部分采用多段式锥度设计，从与拍框衔接的位置向末端逐步过渡为符合人体工学的八边形截面，表面预留了缠裹吸汗带的0.8mm装配间隙，握柄末端设置有直径2mm的挂绳孔位，满足日常悬挂收纳的使用需求。设计过程中采用曲面建模技术拆分两大独立部件，分别为球拍框架主体与握柄组件，两部件的衔接位置设计有12mm长度的插接配合段，配合面公差控制在0.1mm以内，既可以满足胶粘固定的工艺要求，也为后续加装减震阻尼垫片预留了调整空间。

　　拍框的走线槽深度统一设置为1.5mm，槽体边缘做R0.3mm的圆角过渡，避免穿线过程中对线体造成磨损，拍框整体外轮廓长度控制在685mm，拍面有效击球区域的宽度为260mm，整体重心位置设计在距离握柄末端320mm处，符合主流网球拍的配重分布逻辑，能够有效降低长时间握持挥拍的手臂负荷。从安装边界来看，握柄末端的最大直径为32mm，可适配市面上绝大多数标准尺寸的网球拍吸汗带、底盖配件，拍框的走线孔位按照16竖19横的标准穿线布局排布，每个孔位直径为3.2mm，孔位中心距离拍框外边缘的距离统一为4mm，保证穿线后线床的张力分布均匀。

　　框架主体的曲面过渡全部采用G2连续曲率，避免曲面出现突兀的折角，既能够提升产品的外观质感，也能减少应力集中点，提升拍框在高速击球过程中的抗冲击性能，握柄部分的彩色装饰区域采用内嵌式结构设计，装饰层与握柄基体表面落差控制在0.2mm以内，后续可通过水转印或者包覆工艺完成表面处理，不会影响握持时的顺滑手感。在结构验证阶段，针对拍框与握柄的衔接位置做了加强筋结构优化，加强筋厚度为2mm，沿插接段周向均匀分布3条，能够承受超过300N的侧向弯折力，满足日常击球过程中的强度要求，同时不会额外增加过多的整体重量，整拍框架（不含线、握胶）的重量控制在280g左右，符合轻量化的设计趋势。
