双级叶轮涡轮压缩机动平衡结构设计

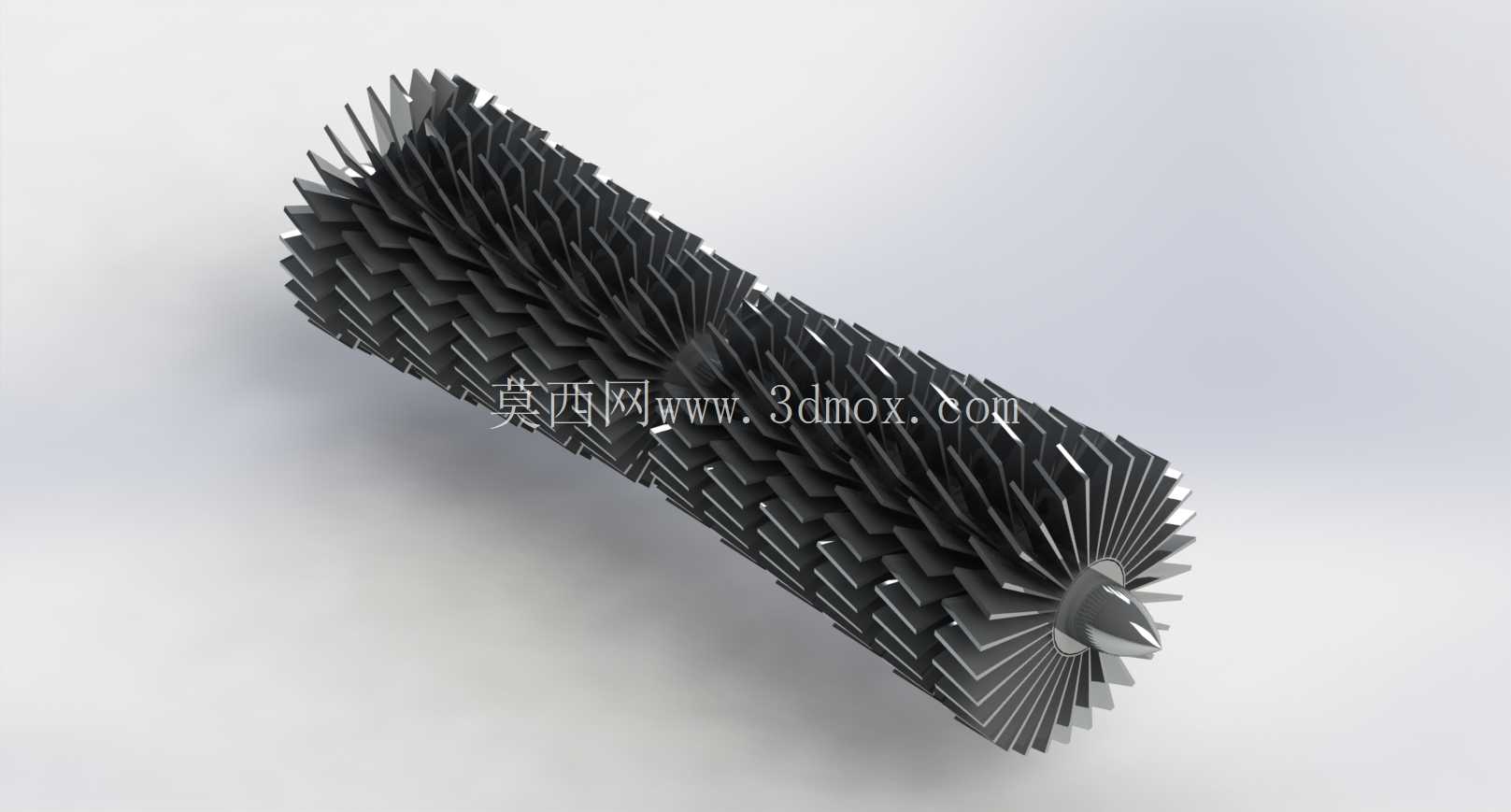

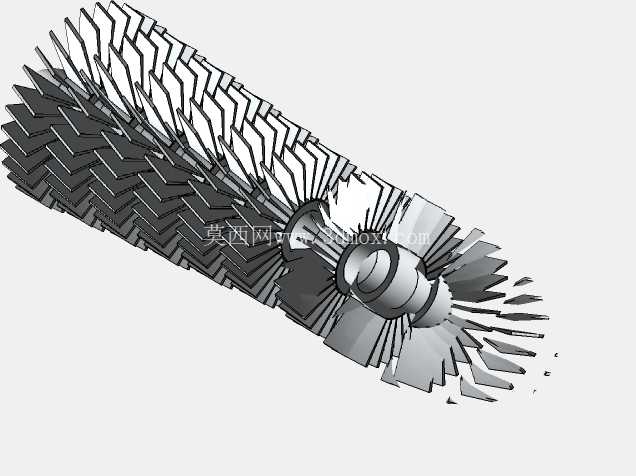

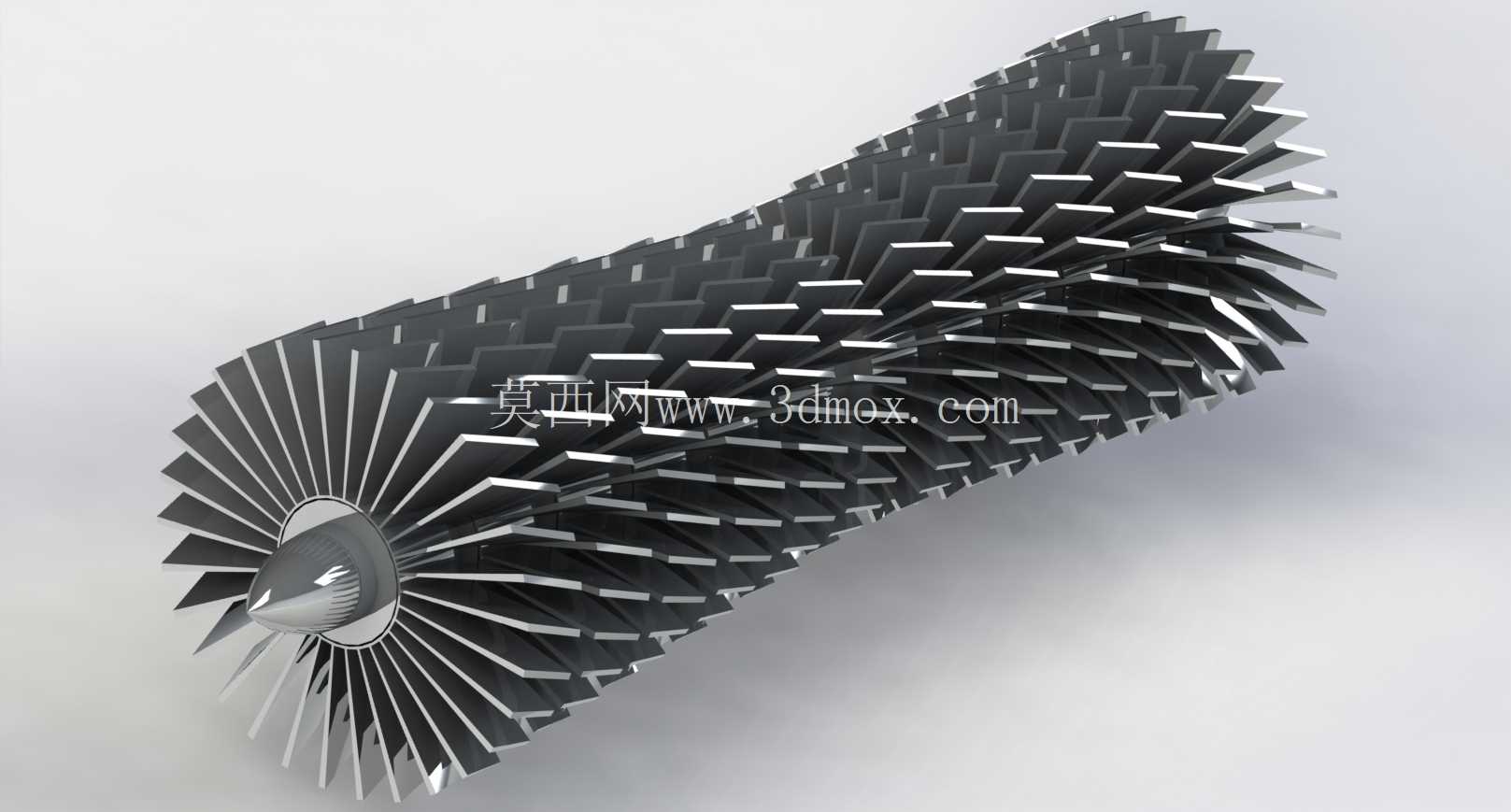

　　在分布式能源增压、工业流程气体输送、小型航空动力辅机系统里，涡轮压缩机的转子组件直接决定整机的压比、效率与运行稳定性，本次完成装配的双级叶轮转子结构，针对中小流量工况下的宽工况运行需求做了针对性的结构优化，没有沿用常规单级悬臂叶轮的布局，而是采用两端叶轮对称布置的双支撑结构，从根源上抵消部分轴向气动推力，降低止推轴承的负载阈值。

　　从实际应用场景来看，这类转子结构适配的工况覆盖了化工流程里的惰性气体增压、燃料电池系统的空气供给、小型燃气轮机的压气段，不同场景对压比和流量的要求差异较大，设计阶段首先要确定的是叶轮的进出口安装角，首级叶轮采用大流量系数的后弯叶片设计，叶片前缘做了小圆角修型，避免来流攻角过大引发的边界层分离，次级叶轮匹配首级出口的气流参数，适当减小叶轮流道的当量扩张角，控制气流在流道内的减速扩压过程不出现大范围的涡流区。

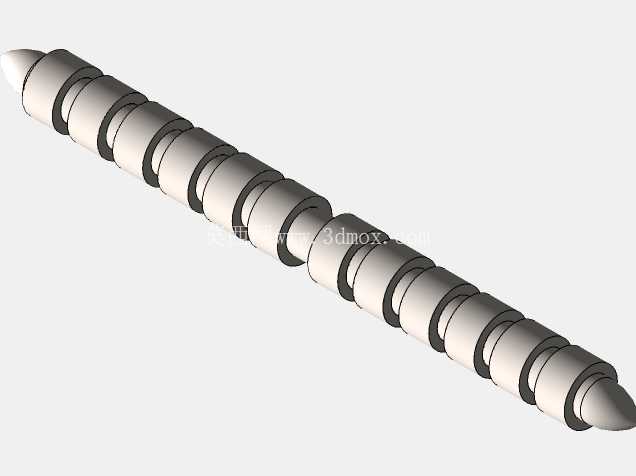

　　外形尺寸方面，整个转子组件的轴向总长控制在适配常规100mm内径机壳的范围内，叶轮最大外圆直径根据目标压比1.8的设计点做了匹配，叶顶间隙预留了0.2-0.3mm的安装余量，既避免运行过程中热胀导致叶顶刮蹭机壳，也不会因为间隙过大造成叶顶泄漏损失过高。安装边界上，转子两端的轴颈采用标准的h6公差配合，适配深沟球轴承或者角接触轴承的安装要求，轴端预留了锁紧螺母的安装螺纹位，中间的轴肩定位面做了0.8μm的粗糙度要求，保证叶轮装配后的端面跳动控制在0.02mm以内，满足动平衡等级G2.5的高速运行要求。

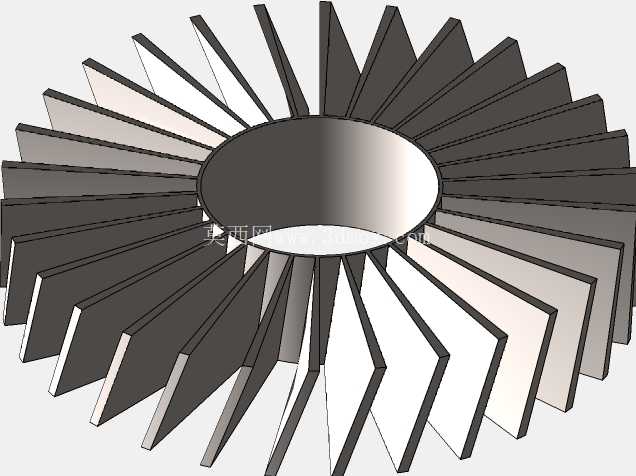

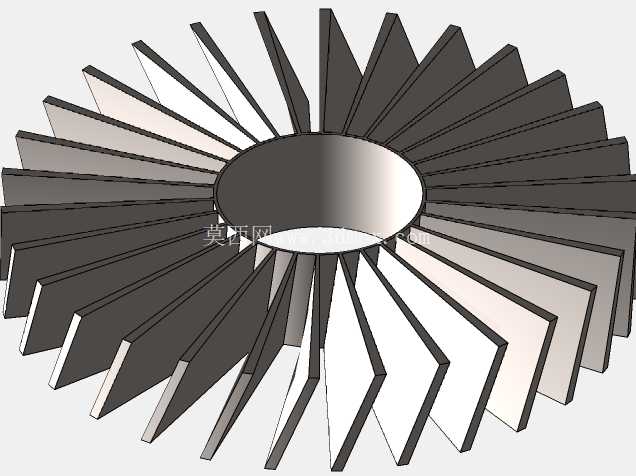

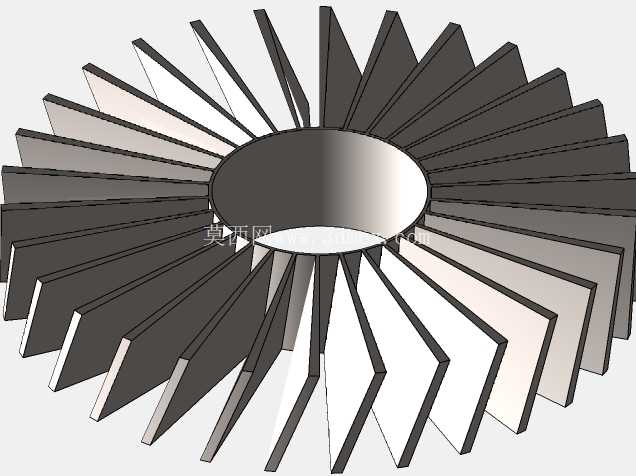

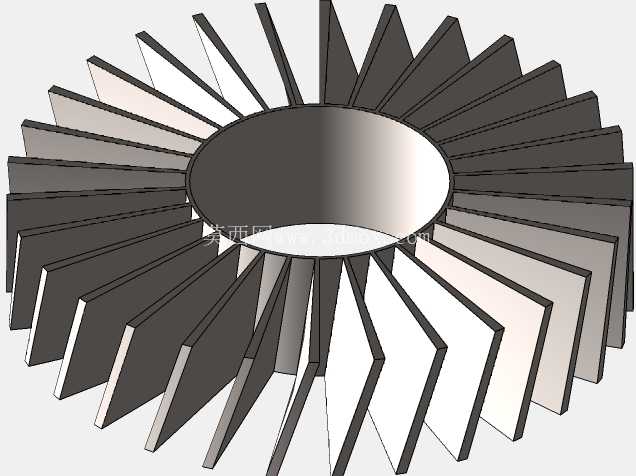

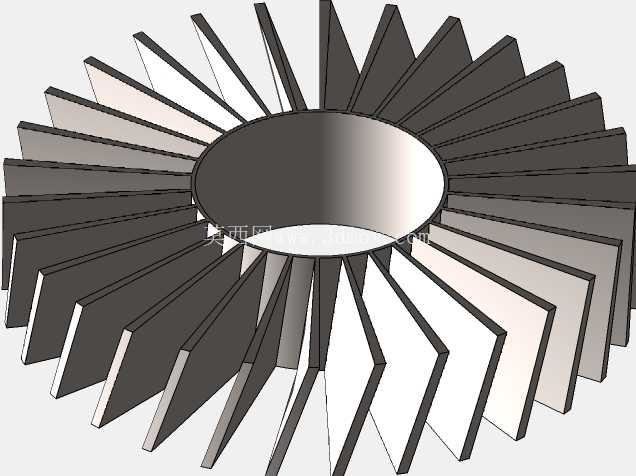

　　设计思路上没有追求过高的单级压比，而是通过双级串联的方式降低每一级的负荷，每级叶轮的叶片数经过流场仿真迭代确定，避免叶片数过多导致的摩擦损失增大，也不会因为叶片数过少造成流道内气流滑移系数过高，叶片采用等强度设计，从叶根到叶顶的厚度逐渐减薄，叶根位置做了圆角过渡，降低应力集中系数，在12000rpm的设计转速下，叶片根部的最大等效应力远低于材料的许用应力值，预留了足够的安全裕度。

　　实际装配过程中，两个叶轮的周向定位采用平键+过盈配合的组合方式，过盈量根据运行转速下的离心膨胀量做了精确计算，保证高速运行时叶轮和轴之间不会出现相对滑移，同时也不会因为过盈量过大导致装配时叶轮内孔出现微裂纹。流道部分的表面粗糙度要求控制在Ra1.6以下，减少气流沿程摩擦损失，叶轮出口的扩压段衔接位置做了平滑过渡，避免气流突然变向引发的流动损失。

　　从功能特性来看，这套转子组件在设计流量点的绝热效率可以达到82%以上，喘振边界比同参数单级叶轮拓宽了15%左右，在变工况运行时，即使流量偏离设计点20%，也不会出现明显的旋转失速现象，适配下游用气负荷波动较大的应用场景。轴向力平衡方面，除了双级叶轮的对称布置抵消部分推力，还在叶轮轮背位置设计了平衡密封结构，通过引压孔将叶轮出口的高压气体引入平衡腔，进一步抵消剩余轴向推力，减少止推轴承的磨损，延长整机的维护周期。

　　需要注意的是，这类高速转子的动平衡工序必须在装配完成后进行整体动平衡校正，不能单独对每个叶轮做动平衡后直接装配，因为装配过程中的键连接、过盈配合带来的偏心量会累积，整体动平衡时要分别在两个叶轮的端面去重，去重位置选在叶轮轮盖的非流道面，避免破坏流道的气动型面，去重量不能超过叶轮端面厚度的1/10，防止影响叶轮的结构强度。

　　在安装适配性上，整个转子组件可以直接匹配常规的悬臂式压气机机壳改造，不需要大幅改动原有的轴承座和密封结构，对于现有设备的升级改造来说兼容性较强，轴端的密封位置预留了梳齿密封或者碳环密封的安装位，可以根据输送介质的特性选择不同的密封形式，输送易燃易爆气体时可以搭配抽气式密封结构，避免介质泄漏引发安全隐患。
