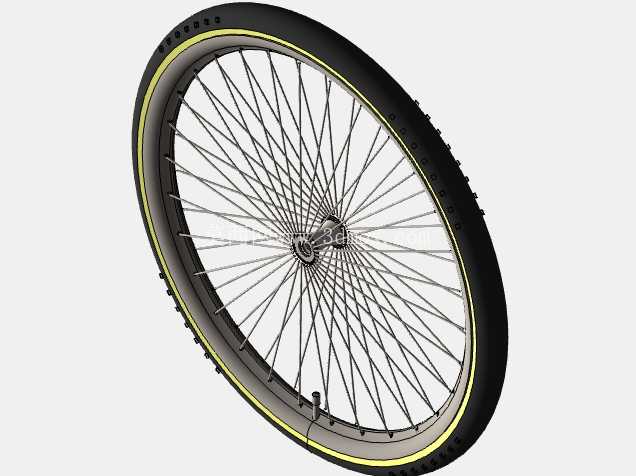

带黄边装饰的辐条式自行车轮组结构

　　从结构设计逻辑来看，轮圈采用双层铝合金圈的截面构型，圈体侧壁预留标准胎唇卡槽，可兼容同尺寸的 clincher 开口外胎，圈边的黄色装饰条并非单纯的外观设计，实际是轮圈安全线的可视化标识，安装外胎时可通过观察黄色标识与胎唇的相对位置，快速判断外胎是否完全卡入卡槽，避免充气后胎唇错位引发的爆胎风险。外胎采用带浅颗粒花纹的橡胶构型，胎面中部的连续花纹可降低铺装路面滚动阻力，边缘的细碎颗粒在过弯侧倾时能提供额外侧向抓地力，胎体内部预留充气内腔，搭配美式气嘴的内胎结构，气嘴从轮圈预留的气嘴孔穿出，气嘴根部带有橡胶密封垫，可避免骑行过程中泥水渗入圈体内部腐蚀辐条帽。日常做代步自行车、休闲运动单车的结构设计时，轮组作为直接接触地面、承载整车与骑乘者全部载荷的核心部件，其建模精度直接影响后续整车装配、受力仿真的结果可靠性。这套轮组采用经典的钢丝辐条张力结构，区别于一体轮的刚性成型逻辑，辐条式轮组通过每根辐条的预紧力调整，可将轮圈受到的地面冲击均匀分散到花鼓壳体上，在铺装路面、轻度非铺装路面的骑行场景中，能兼顾轻量化与缓冲性能，适配城市通勤车、山地入门车、复古休闲单车的装配需求。

　　辐条采用等径冷拉钢丝材质，每根辐条两端分别连接花鼓法兰盘与轮圈上的辐条帽，通过旋转辐条帽可调整单根辐条的张力，建模时需要严格控制每根辐条的交叉角度，常规32孔轮组采用三交叉编法，相邻辐条在靠近花鼓位置形成稳定的三角受力结构，既可以保证轮组径向的承重能力，也能抵消骑行过程中花鼓传递的驱动扭矩，避免轮组在发力踩踏时出现辐条松动、轮圈偏摆的问题。花鼓部分采用标准的快拆轴芯结构，两端轴肩尺寸兼容常规前叉的开档距离，壳体上的法兰盘直径经过受力优化，法兰盘越大，辐条与花鼓轴线的夹角越大，轮组的侧向刚性越强，但过大的法兰盘会增加花鼓重量，这套模型的法兰尺寸取了刚性与重量的平衡值，既满足日常通勤的强度要求，也不会带来多余的重量负担。

　　安装边界方面，轮组的整体外径适配26寸轮径规格，轮圈宽度匹配1.5-2.1宽度范围的外胎，花鼓轴心到胎面的半径尺寸可直接用于整车车架、前叉的间隙校核，建模时已经预留了刹车块的安装间隙，不管是搭配圈刹结构还是后续改装碟刹结构，都能通过调整花鼓端盖实现兼容。实际工程应用中，这类轮组模型可直接用于整车的虚拟装配，检查轮组与前叉叉腿、后下叉、车架后上叉的间隙是否充足，避免转向过程中轮胎蹭到车架管材；也可导入有限元分析软件，模拟骑乘者体重加载、过坑冲击、紧急制动等工况下的辐条应力分布、轮圈形变量，为后续的辐条张力设定、轮圈壁厚优化提供数据参考。

　　很多新手建模时容易忽略辐条帽的沉孔结构，这套模型里轮圈上的每个辐条孔都做了沉台设计，辐条帽可以完全沉入圈体内部，不会突出圈体内壁刮伤内胎，气嘴孔位置也做了圆角处理，避免气嘴安装时被锐边割破橡胶。另外轮圈与外胎的配合公差也做了合理设定，胎唇与圈体卡槽的过盈量控制在合理范围，既不会因为过盈量太大导致外胎安装困难，也不会因为间隙太大导致充气后外胎滑出。在休闲单车的定制化设计场景中，这类带装饰边的轮组还可以通过调整圈边装饰条的颜色，匹配整车的涂装风格，不需要改动轮组的核心受力结构，就能满足不同用户的外观需求。
