自行车车架五通顶接节点结构设计

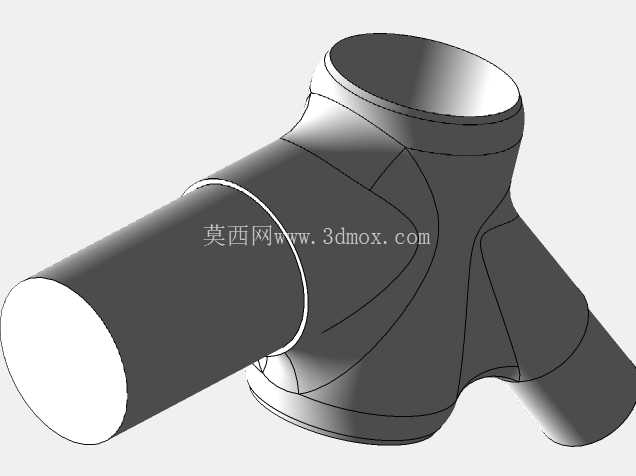

　　该结构件为自行车车架核心连接节点，对应车架五通上方的多管交汇位置，主要承担座管、上管、下管以及后上叉起始段的连接载荷传递作用，是车架受力路径上的关键枢纽部件。实际骑行过程中，骑行者施加的踩踏扭矩、路面传递的颠簸冲击、转向时的侧向弯矩都会在该节点处完成多向分流，因此该部件的结构合理性直接决定整车的刚性表现、疲劳寿命与骑行反馈质感。从结构设计逻辑来看，该节点采用一体化变径过渡造型，摒弃了传统多管焊接后补焊打磨的工艺缺陷，所有管材衔接位置均做了连续的圆弧曲面过渡，避免直角衔接带来的应力集中问题，不同管径的对接位置根据管材受力方向调整壁厚分布，主受力方向的衔接圆角半径更大，非主承载区域的壁厚做了适度减薄，在保证结构强度的前提下尽可能控制部件自重，匹配轻量化整车的设计需求。

　　安装边界层面，该节点预留的三个主对接端口分别对应不同规格的车架管材，端口内径尺寸与对应管材的外径做了公差配合设计，压装或焊接时可保证管材同轴度，避免装配后出现车架对位偏差；端口处设计有微小的定位止口，装配时管材插入止口位置即可达到设计深度，无需额外做尺寸标记，可有效提升车架组装的工序效率。从实际应用场景来看，该类一体化节点既可以用于金属材质车架的铸造成型，也可作为碳纤维车架成型时的内部型芯基准，不同材质应用场景下，节点的表面粗糙度要求、壁厚过渡斜率会做对应调整：金属铸造场景下，节点表面预留0.2mm的加工余量，方便后续焊接前的表面打磨处理；碳纤维成型场景下，节点外表面做高光洁度处理，铺层时可保证碳纤维布与模具贴合紧密，避免出现内部孔隙缺陷。

　　功能特性上，该节点的多管交汇角度经过骑行几何测算，上管对接角度匹配常规公路车与山地车的骑姿设定，座管对接角度保证骑行时的重心分布合理，下管对接角度兼顾前叉转向时的空间间隙，不会出现转向过程中部件干涉问题；节点内部为中空结构，既可以降低部件自重，也可作为车内走线的通道，刹车线管、变速线管可从节点内部穿过，避免线管外露带来的风阻与剐蹭损耗，提升整车外观整洁度。设计过程中，该结构的曲面过渡经过多次受力仿真迭代，初始方案的过渡圆角偏小，仿真测试时在踩踏扭矩加载下圆角位置应力值超出材料屈服强度阈值，后续逐步加大过渡圆角半径，调整不同位置的壁厚分布，将应力峰值分散到更大的曲面区域，最终让整个节点的应力分布更均匀，在通过ISO自行车车架疲劳测试标准的前提下，将部件重量控制在合理区间。

　　此外，该节点的外形轮廓充分考虑了车架焊接后的打磨工艺性，所有曲面的曲率变化连续，没有曲率突变的死角，焊接后打磨时可方便地实现平滑过渡，不会出现打磨后局部壁厚过薄的问题；对于碳纤维车架应用场景，该节点的分模线位置设计在非外观面，脱模后不会在外观可见区域留下合模痕迹，减少后续外观处理的工序量。实际装车验证阶段，采用该节点的车架在垂直冲击、侧向力加载、踩踏疲劳测试中，均未出现节点位置开裂、变形的问题，刚性测试数据显示该节点的踩踏刚性损失比传统焊接节点低12%左右，可更直接地传递骑行者的踩踏力量，减少发力时的卸力问题，同时合理的曲面过渡也能吸收部分路面传递的高频振动，提升长距离骑行的舒适度。
