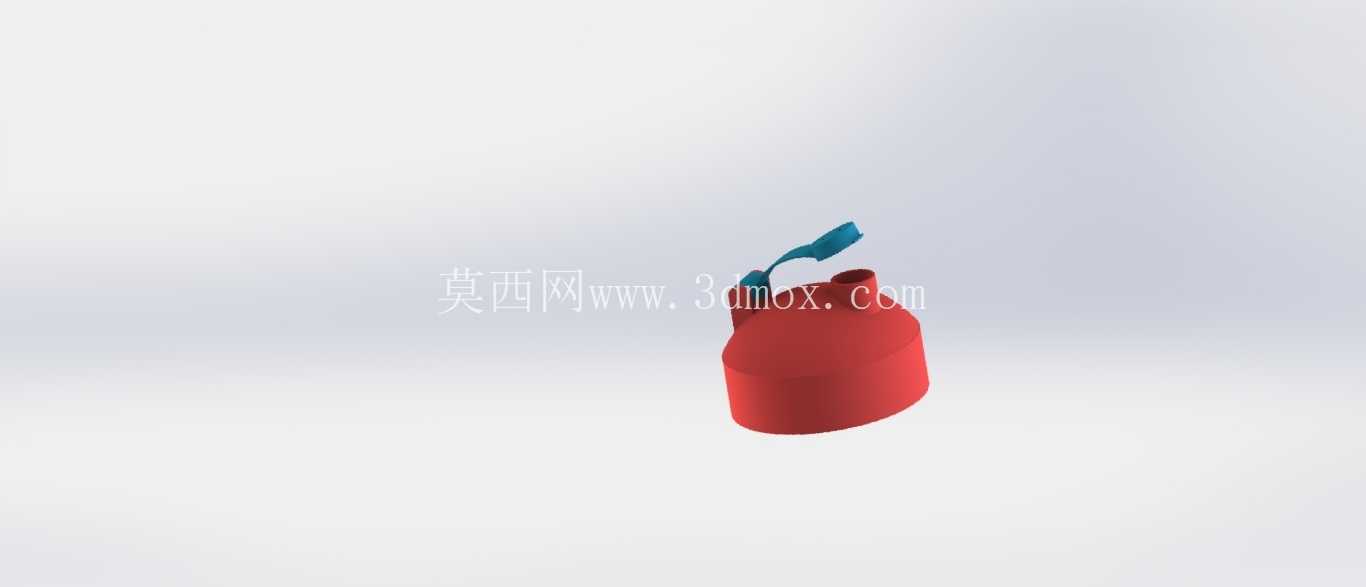

带翻盖卡扣结构的饮用水瓶密封瓶盖

　　日常接触的瓶装饮用水、便携运动水壶的瓶口密封核心部件就是这类带翻盖卡扣的瓶盖，在快消品包装、户外便携饮水器具、民用日化容器领域应用极广，很多人只把它当成简单的塑料件，实际结构设计里藏着不少需要反复验证的工程细节。先从实际使用场景说，这类瓶盖要适配常规口径的吹塑瓶身，不管是PET材质的一次性饮用水瓶，还是可重复使用的PC运动水杯，瓶盖首先要解决的就是密封可靠性——瓶身倒置、随身携带晃动时不能出现渗漏，同时还要满足单手开合的操作需求，用户在运动、驾车等场景下不需要双手配合就能掀开翻盖饮水，合上之后能自动卡紧，不会因为颠簸自行翻开。

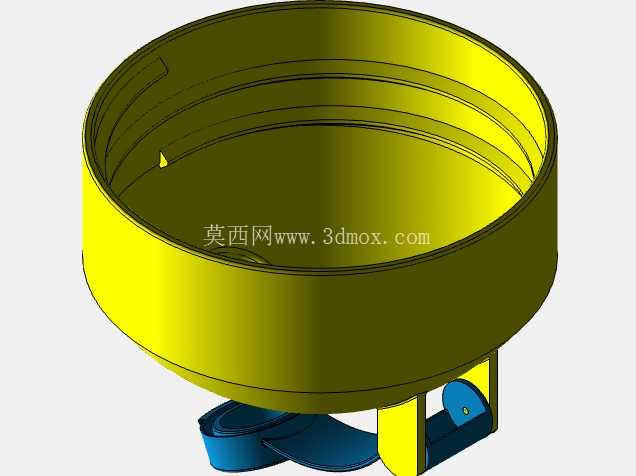

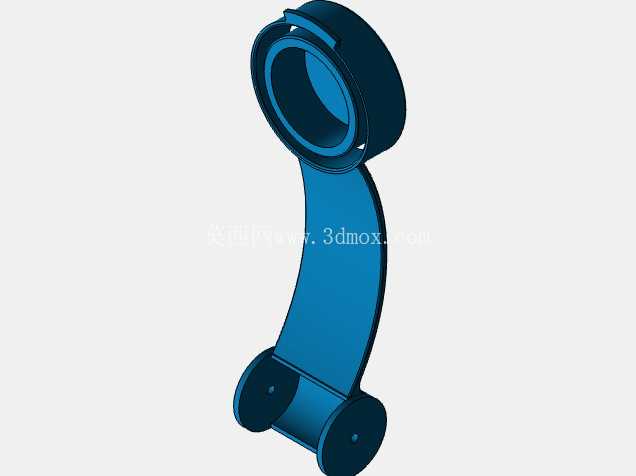

　　设计这类瓶盖的时候，首先要确定和瓶口配合的安装边界，常规小口径饮水瓶的瓶口外径一般在28mm到30mm区间，瓶盖内侧的内螺纹要和瓶口的外螺纹螺距匹配，螺纹圈数一般设计为1.5到2圈，既保证旋合后的密封压紧力足够，又不会让用户拧开的时候需要过大的扭矩。螺纹上方的密封槽里要预留硅胶密封圈的安装位，密封圈的压缩量要控制在15%到25%之间，压缩量太小密封不足容易漏液，压缩量太大会导致拧瓶盖的时候阻力过大，用户体验差。再看翻盖部分的结构，翻盖和瓶盖主体通过一体成型的塑料铰链连接，铰链位置的壁厚要做特殊减薄处理，一般控制在0.3mm到0.5mm，既要保证翻盖翻转上万次不会出现断裂，还要让翻转的时候有合适的阻尼感，不会出现松垮晃动的情况。

　　翻盖内侧的出水塞要和瓶盖上的出水口做过盈配合，过盈量控制在0.2mm左右，合上翻盖的时候出水塞能完全堵住出水口，配合主密封结构实现双重防漏。翻盖侧面的卡扣结构要和瓶盖主体的卡台匹配，卡扣的倒扣角度设计在45度左右，用户掀开翻盖的时候只需要施加5N到8N的力就能脱扣，合上的时候能听到清晰的卡扣卡合声，给用户明确的锁止反馈。还要考虑注塑生产的工艺性，整个瓶盖采用PP或者PE材质一体注塑成型，除了硅胶密封圈之外不需要额外装配其他零件，铰链位置的塑料要保证足够的韧性，脱模的时候要避免铰链处出现应力集中，否则后续使用中很容易出现翻盖断裂的问题。出水口的直径一般设计在8mm到10mm，既满足饮水时的出水流量需求，不会因为出水太急呛到用户，也不会因为出水太小导致饮水费劲。瓶盖主体的外壁要做细密的竖向防滑筋，筋条高度0.2mm，间距1.5mm，用户手上沾水或者有汗的时候拧瓶盖也不会打滑。很多人容易忽略的是瓶盖的排气设计，在喝带气的碳酸饮料或者装热水的时候，瓶内气压变化会导致瓶盖难拧或者漏液，所以在螺纹位置要设计微小的排气槽，槽深0.1mm，在瓶内气压异常升高的时候能缓慢泄压，不会出现瓶盖突然弹开的安全问题。

　　从安装适配的角度说，这类瓶盖的整体高度一般在35mm左右，最大外径35mm，翻盖翻开之后的总高度不会超过60mm，不会因为翻盖翻开导致水瓶无法放入常规的背包侧袋、车载杯架，满足便携使用的尺寸要求。结构设计的时候还要考虑跌落工况，瓶子从1.2米高度自由跌落至水泥地面时，瓶盖不能出现开裂、脱扣、漏液的情况，所以卡扣位置的壁厚要加强到1.5mm，铰链位置的过渡圆角要做R0.5以上，避免应力集中导致跌落断裂。另外，瓶盖的边缘要做圆角处理，没有尖锐的毛边，用户接触嘴唇饮水的时候不会有刮蹭的不适感，所有和内容物接触的部位都要做光滑处理，没有卫生死角，方便日常清洗。
