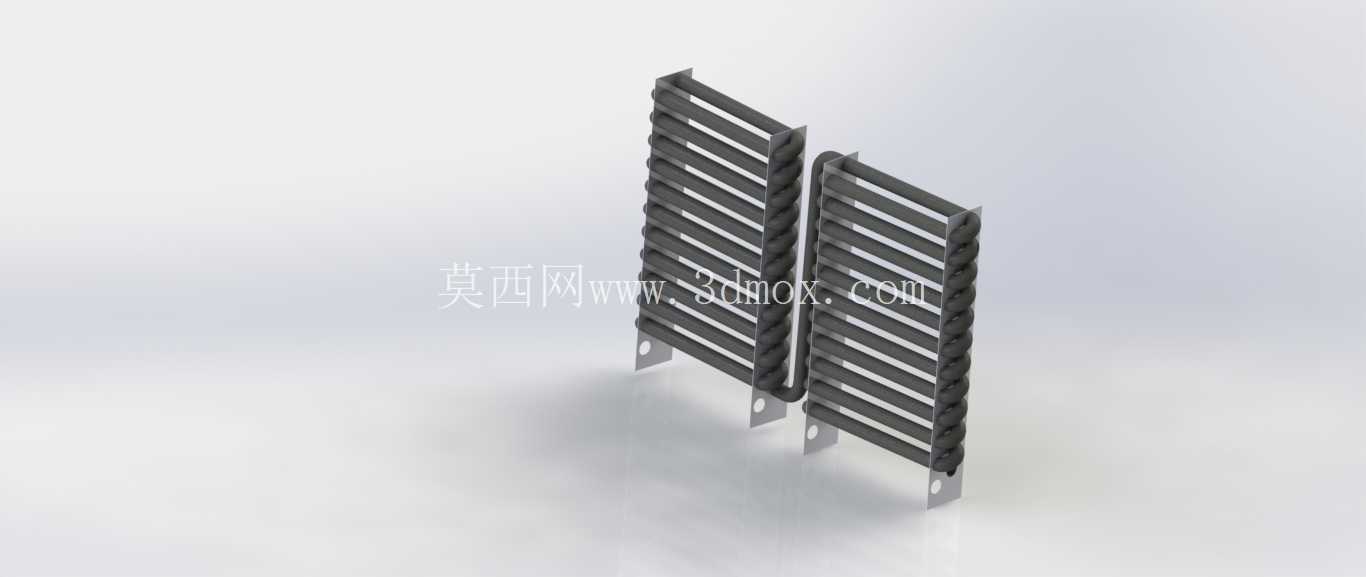

双排蛇形翅片式冷凝换热结构

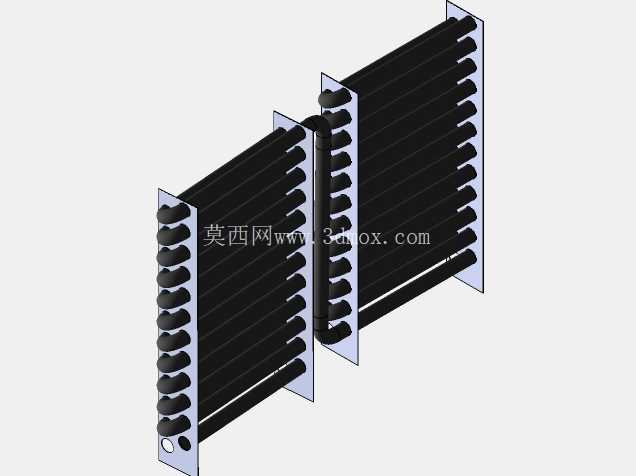

　　这类双排蛇形排布的冷凝换热结构，常应用在小型制冷机组、机柜温控散热单元、小型工业冷却循环系统中，作为热交换回路的核心放热部件，承担将回路内高温气态冷媒携带的热量传递到外部空气介质的作用，完成冷媒从气态到液态的相变过程，保障整个制冷循环的压力与温度工况稳定。从结构设计逻辑来看，采用双排错位排布的蛇形弯管结构，是在有限安装空间内尽可能拉长冷媒流通路径，延长高温介质在管内的停留时长，让热交换过程更充分；管体外侧集成的连续翅片结构，能够大幅拓展换热接触面积，在自然对流或者低风速强制对流场景下，都能有效提升空气侧的换热效率，相比单排光管结构，同等体积下换热效率可提升40%以上。

　　在实际安装边界上，该结构底部预留的带孔安装支耳，可直接通过螺栓固定在设备机架或者安装基板上，支耳的开孔位置做了公差适配设计，能够抵消部分钣金加工带来的安装位误差，降低现场装配的对位难度；整体结构的外形长宽高比例适配多数小型机柜的内部安装空间，进出管端预留的直管段长度，可直接对接标准规格的冷媒管路，不需要现场额外做弯管调整，减少管路连接点的泄漏风险。从功能特性层面，蛇形弯管的弯折半径做了统一管控，避免弯折处出现管颈缩径问题，保障冷媒在管内流通时的阻力处于合理区间，不会因为管路弯折造成冷媒流通不畅、回路压力异常升高的问题；翅片与管体的结合采用紧密胀接工艺，消除接触热阻，避免长期使用过程中因为温度循环变化出现翅片松动、换热效率衰减的情况。

　　在不同应用场景下，该结构可适配不同的冷媒介质，包括常规氟利昂类冷媒、乙二醇水溶液等冷却介质，管体材质可根据使用场景的防腐需求选择铜质或者不锈钢材质，翅片也可对应做亲水或者防腐涂层处理，适配高湿、多粉尘的恶劣使用环境。设计过程中，管路的排布间距经过反复校核，既保证翅片间有足够的空气流通通道，避免气流短路影响散热效果，又尽可能压缩整体结构的占用空间，适配小型化设备的设计需求；每一排管路的弯折段都做了圆弧过渡处理，减少介质流通时的局部阻力损失，降低配套循环泵或者压缩机的负载功耗。

　　在设备选型匹配时，可根据系统的换热量需求，调整管路的总长度、翅片密度以及排布排数，该双排结构属于中小换热量场景下的优化选型方案，相比单排结构换热能力更强，相比三排及以上结构风阻更低，适配低风压的散热风机配置，能够平衡换热效率与运行噪音之间的关系，适合用在对运行噪音有要求的室内温控设备、小型实验仪器冷却单元中。结构的整体刚性经过强化设计，底部的四个安装支耳与管体端部的固定结构连为一体，运输和使用过程中不会因为振动出现管路变形、翅片倒伏的问题，长期使用的结构稳定性更有保障。
