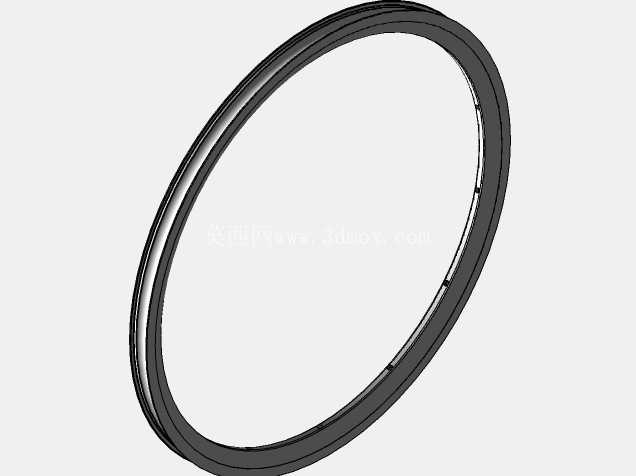

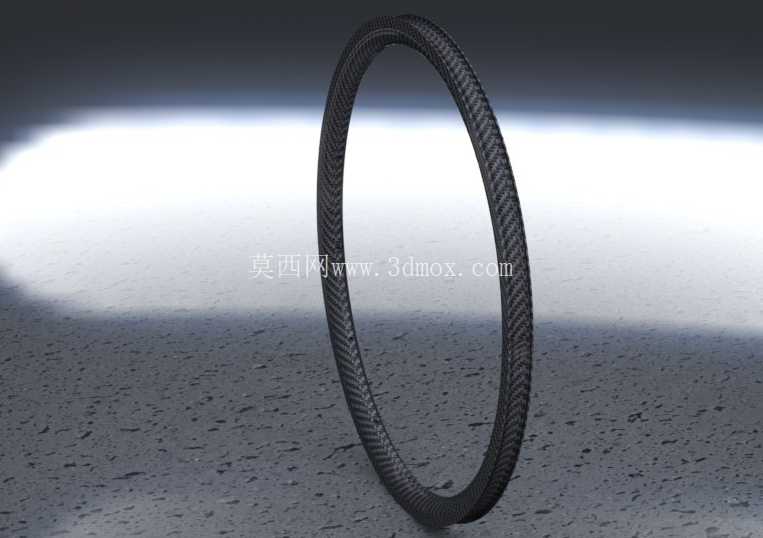

20英寸14孔碳纤维自行车轮圈结构设计

　　从功能特性来看，该轮圈采用14孔的辐条安装位设计，孔位沿轮圈周向均匀分布，每一个辐条孔的位置都对应轮圈受力的载荷传递节点，14孔的排布密度既能够保证辐条张力均匀分散到轮圈整个圆周，避免局部应力集中导致的轮圈形变，又不会因为孔位过多增加轮圈的加工工序与结构冗余，适配常规的直拉辐条与弯头辐条安装，能够兼容市面上主流的小轮径花鼓孔位匹配需求。设计过程中首先确定轮圈的20英寸标称直径，这个尺寸对应的轮圈有效安装直径严格匹配ISO标准下的406mm规格，轮圈的胎唇座宽度控制在适配20-28c宽度外胎的范围，既能够支持城市通勤用的防滑外胎安装，也可以适配竞速场景下的窄胎使用，轮圈的侧壁厚度做了渐变处理，在辐条孔安装区域做了局部加厚，抵消钻孔带来的结构强度损失，而在轮圈的非受力区域则适当减少铺层厚度，实现重量的精准控制。在自行车轮组的结构设计体系中，轮圈作为直接连接外胎、承载辐条张力、传递骑行载荷的核心部件，其结构合理性直接决定轮组的刚性表现、重量控制与骑行反馈。这款20英寸规格的碳纤维轮圈，主要适配小轮径折叠车、儿童竞速车以及街式小轮车的使用场景，这类车型对轮组的侧向刚性、重量敏感度远高于常规大轮径车型，尤其是折叠车在频繁折叠收纳、城市铺装路面快速通行的使用场景下，轮圈需要兼顾抗冲击性与轻量化的平衡。

　　碳纤维材质的铺层设计是这款轮圈的核心要点，采用多层不同角度的碳纤维预浸料铺叠，靠近轮圈外缘的铺层采用0度方向排布，主要承受骑行过程中地面传来的垂直冲击载荷，中间层采用±45度铺层，应对过弯时的侧向扭力，避免轮圈在侧向受力时出现扭转变形，内层则采用90度铺层增强周向刚性，保证辐条张力作用下轮圈不会出现径向的圆度偏差。安装边界方面，轮圈的中心对称面与花鼓的中心面需要严格对齐，14个辐条孔的角度做了轻微的偏置设计，适配辐条从花鼓法兰到轮圈的走线角度，减少辐条安装时的弯折应力，降低辐条疲劳断裂的风险；轮圈的气门嘴孔位置做了局部补强，避免充气时气门嘴对轮圈造成的磨损，同时预留了足够的空间兼容美式气门嘴与法式气门嘴的安装需求。

　　实际使用场景中，这类碳纤维小轮径轮圈相比同规格铝合金轮圈能够降低30%左右的轮组重量，轮组的转动惯量更小，在起步加速、爬坡时的骑行反馈更直接，同时碳纤维材质的阻尼特性能够过滤一部分路面传来的高频振动，提升长时间骑行的舒适度。设计过程中还需要考虑轮圈的刹车边兼容性，如果是圈刹版本的轮圈，刹车边区域需要额外增加耐磨铺层，保证刹车时的摩擦制动力稳定，避免长时间刹车高温导致的结构损伤，如果是碟刹版本则可以进一步优化轮圈的铺层结构，不需要额外考虑刹车边的耐磨需求，进一步降低重量。

　　轮圈的胎唇座尺寸严格遵循轮胎安装的公差要求，保证外胎安装后能够紧密贴合轮圈，在低胎压骑行时不会出现脱胎的风险，轮圈的外缘做了圆滑的过渡处理，避免尖锐边角对外胎造成磨损，延长外胎的使用寿命。在辐条孔的加工环节，每个孔位都做了倒角处理，避免辐条帽安装时与孔位边缘的硬接触，保证辐条张力能够均匀传递，轮圈整体的圆度、端面跳动量控制在0.2mm以内，保证轮组转动时的平顺性，减少高速骑行时的轮组偏摆。
