自行车车把转向限位止动结构设计

日常骑行场景中，不少骑友都遇到过车辆停放时车把意外偏转导致侧翻、推行过程中前轮大幅摆转剐蹭周边障碍物的问题，尤其是折叠自行车、儿童自行车以及加装了前置车筐、儿童座椅的通勤车型，车把无限制转动带来的使用隐患更为突出。这套转向止动结构，正是针对这类实际骑行痛点开发的功能性配件，核心作用是在需要时限制车把的转动角度，避免车把过度偏转带来的安全问题。

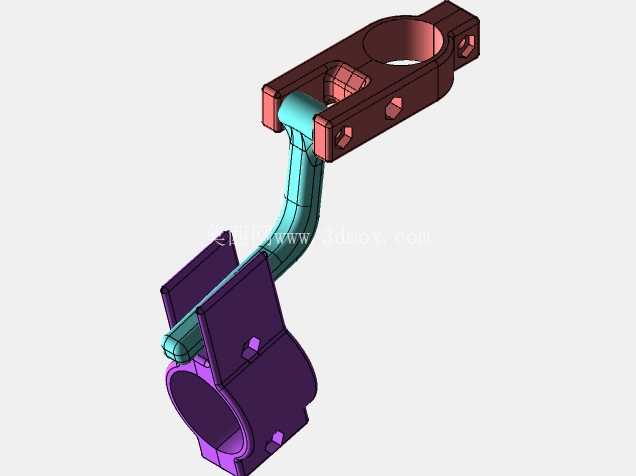

从结构设计逻辑来看，这套止动件采用上下双抱箍的安装形式，上方抱箍适配自行车前叉上管与车把立管连接区域的标准管径，下方抱箍固定在车架头管下部的对应位置，中间通过带弧度的弯臂连接两个抱箍主体。弯臂的弧度经过反复校核，既避开了前叉转动时的运动干涉区域，又能在车把转动到预设安全角度时，通过弯臂与车架、前叉部件的硬接触实现角度限位，不会出现滑脱、限位失效的问题。抱箍的连接孔位完全适配标准M4规格的螺丝与螺母，不需要对原车进行打孔、焊接等破坏性改装，普通用户借助常规内六角扳手就能完成安装，适配市面上绝大多数管径在25.4mm-31.8mm区间的通勤自行车、山地车、折叠车车型。

在功能特性上，这套止动结构并非完全锁死车把转向，而是将车把的左右转动角度限制在安全阈值内——正常骑行时的转向操作完全不受影响，只有当车把转动角度超过日常骑行所需的最大转向角时，止动结构才会介入阻挡，避免车把转动到与车架、前轮剐蹭的角度，也能防止车辆倾倒时车把过度偏转造成的刹车线、变速线拉扯断裂。对于需要将自行车固定在车载行李架、墙面停车架上的场景，启用这套止动结构后，车把不会在运输、停放过程中随意转动，能大幅降低车辆剐蹭、配件损坏的概率。

设计过程中，首先对不同车型的头管、立管安装空间做了全尺寸测绘，确定了上下抱箍的中心距范围，弯臂的曲率半径经过多轮运动仿真验证，确保在不同管径、不同前叉倾角的车型上，都不会出现转向卡滞、限位角度不合理的问题。抱箍的内壁预留了0.2mm的胶垫安装槽，用户安装时可以加装橡胶减震垫，既可以避免抱箍刮花车架、立管的漆面，也能增大抱紧摩擦力，防止长期使用后抱箍出现移位。整个结构没有多余的活动部件，不存在易损的弹簧、卡扣结构，依靠金属结构本身的强度实现限位功能，长期户外使用也不容易出现锈蚀、失效的问题。

从安装边界来看，上方抱箍的安装位置需要避开把立的锁紧螺丝区域，下方抱箍需要避开前叉碗组的调节螺母位置，两个抱箍锁紧后的同轴度误差控制在1mm以内，就能保证弯臂在车把转动过程中不会出现偏磨、卡滞。整套结构的外轮廓做了圆角钝化处理，所有突出的螺丝端头都隐藏在抱箍的沉孔内，不会出现尖锐凸起剐蹭骑行者衣物、腿部的问题，完全满足自行车配件的安全设计规范。针对儿童自行车的使用场景，这套结构还可以通过调整弯臂的安装角度，进一步缩小限位角度，防止儿童骑行时过度转把导致车辆侧翻，适配不同使用场景下的转向限位需求。
