十英寸方程式学生赛事专用轮毂结构设计

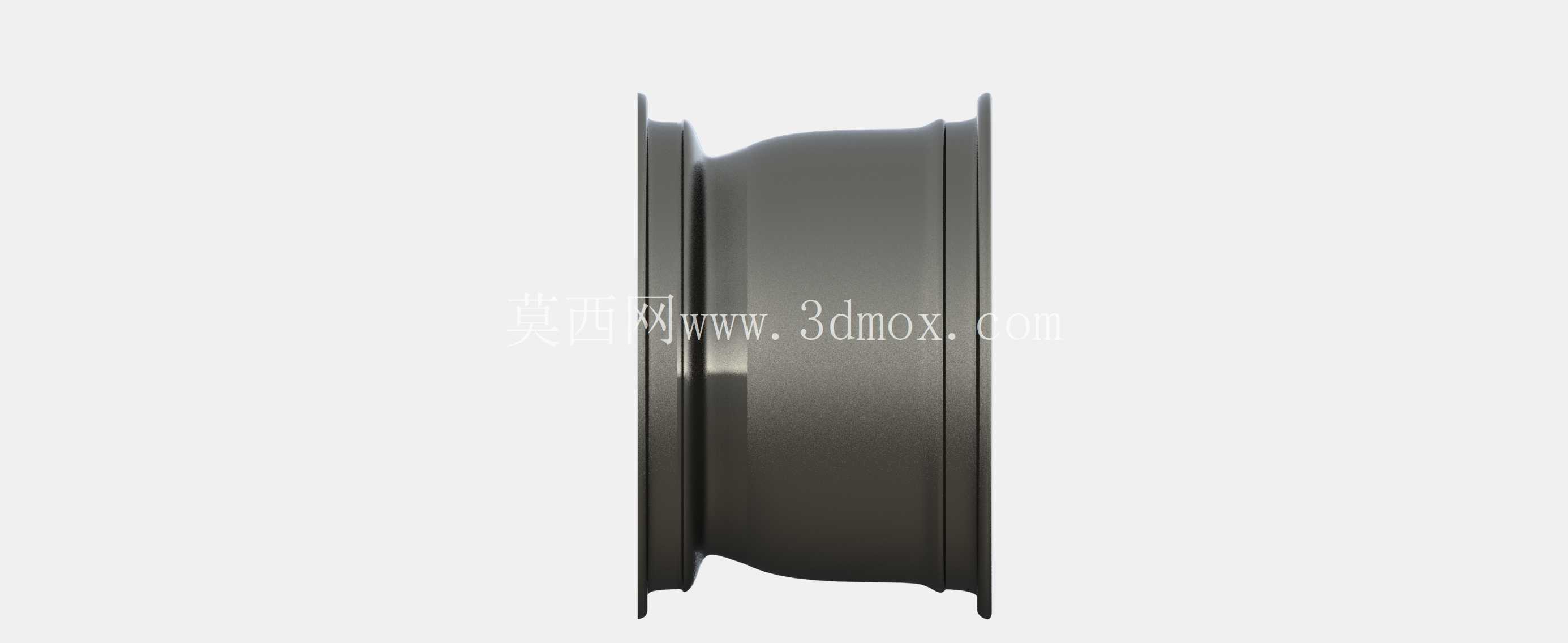

　　在大学生方程式赛事的整车开发流程里，行走系统的轮端部件直接决定了整车动态响应的上限，十英寸规格的轮毂作为轮端核心承载件，需要同时兼顾簧下质量控制、安装接口兼容性、动态载荷耐受能力三方面的硬性要求，不能只做外观曲面的复刻，要从实际装车的边界条件倒推每一处结构的尺寸参数。从实际赛事应用场景来看，这类小尺寸轮毂适配的是方程式赛车的10英寸轮辋配套轮胎，轮胎的胎圈座直径、轮缘宽度都有统一的赛事规格要求，设计时首先要匹配轮胎的安装边界：轮辋部分的胎圈座角度要符合标准轮辋的15度锥面要求，保证轮胎充气后胎圈能紧密贴合在锥面上，避免高速过弯时胎圈脱开引发安全风险；轮缘的高度和厚度要匹配对应规格热熔胎的胎侧厚度，既要防止轮胎侧向滑移脱出，又不能过度增加轮缘位置的材料堆积带来额外簧下重量。

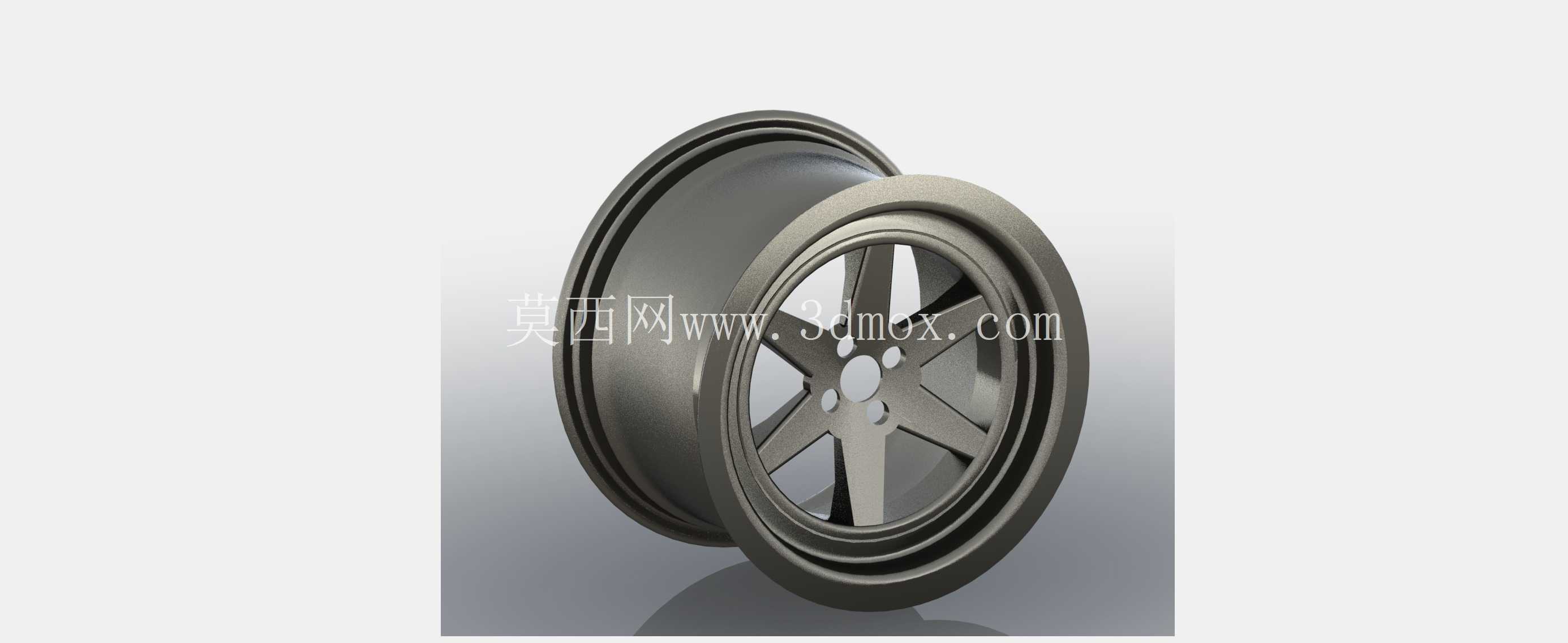

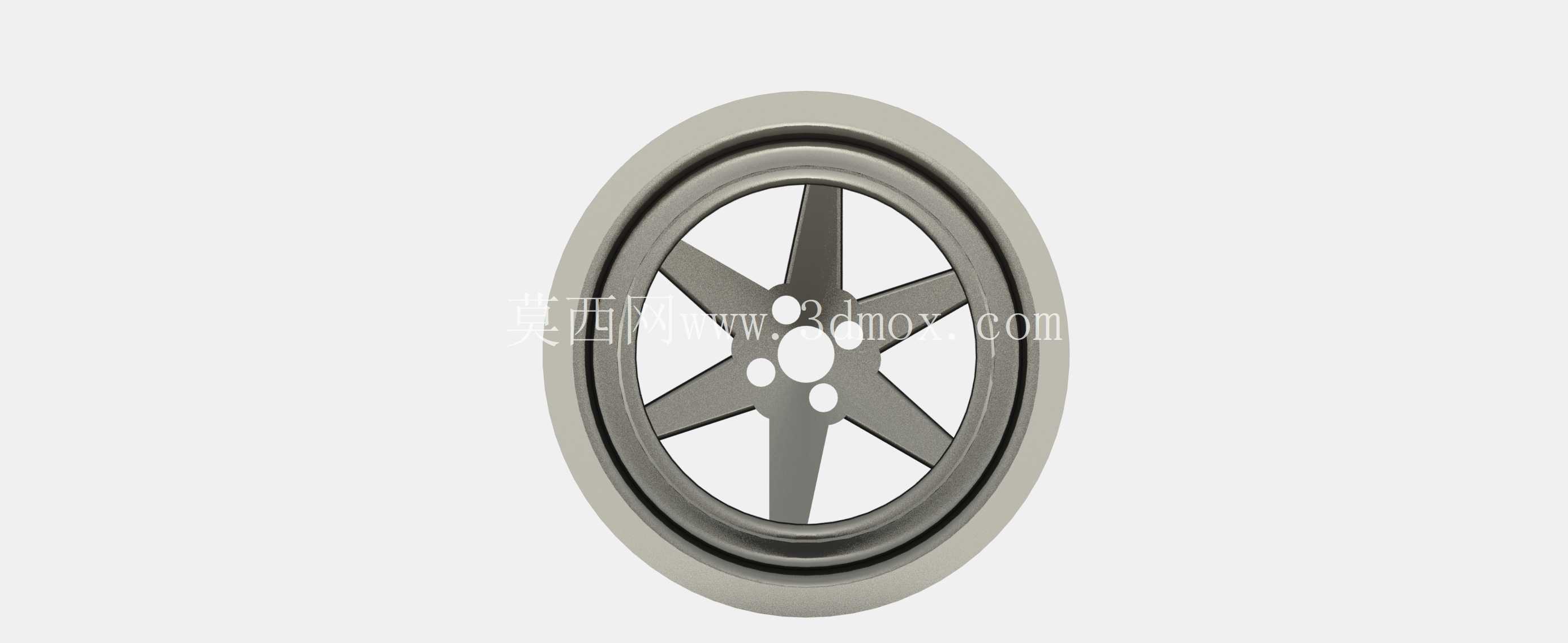

　　轮辐部分采用的是六辐式直辐条布局，这种布局不是单纯的造型选择，而是从载荷传递路径出发的设计：赛车在制动、加速、过弯时，轮端的纵向力、侧向力、制动力矩都要通过轮辐从轮辋传递到中心安装盘，直辐条的力传递路径最短，应力集中系数更低，不需要额外做多余的加强筋就能满足强度要求，同时辐条之间的大镂空区域能给制动卡钳留出足够的安装空间，也能提升制动系统的散热效率，避免连续圈数制动后卡钳和刹车盘温度过高出现热衰减。中心安装区域的尺寸要匹配轮边的轴承座、刹车盘安装法兰、轮毂螺栓的孔位分布，PCD节圆直径、中心孔的配合公差都要和轮边总成的设计参数对齐，中心孔采用过渡配合的公差带，保证装车时轮毂能精准定位在轮轴上，不会出现高速转动时的动平衡偏差；螺栓孔的位置要做沉台设计，让轮毂螺栓的头部能完全沉入沉台内，不会突出轮毂安装面，避免螺栓和轮辋或者平衡块产生干涉。从结构减重的角度出发，整个轮毂采用等强度设计思路，轮辋部分的壁厚根据不同位置的载荷分布做差异化设置：胎圈座位置因为要承受轮胎充气后的张紧力和过弯时的侧向挤压力，壁厚要适当加厚，轮辋中部的凹槽位置因为不直接承受胎圈的压力，可以适当减薄壁厚；轮辐的截面采用变厚度设计，靠近中心安装盘的位置因为力矩更大，截面厚度更大，往轮辋方向延伸的过程中逐步减小壁厚，在保证应力不超过材料许用值的前提下尽可能去除多余材料，把簧下质量降到最低，毕竟簧下质量每减少1kg，对整车操控响应的提升效果远大于簧上质量的减重。

　　设计时还要考虑轮辋的偏距参数，偏距直接决定了车轮的轮距大小和 scrub radius 主销偏距参数，要和整车的转向几何、悬架硬点参数匹配，不能出现转向时轮胎蹭到悬架摆臂或者车架的情况，同时要保证轮毂的安装面和轮轴法兰面完全贴合，没有悬空区域，避免螺栓拧紧后轮毂出现变形。另外，轮辐背面要预留平衡块的粘贴位置，保证后期做轮胎动平衡时有足够的平整区域粘贴平衡块，不会因为辐条造型的凸起导致平衡块无法牢固粘贴；轮辋的气门嘴孔位置要避开辐条和刹车卡钳的位置，保证充气时能方便连接气嘴，同时气门嘴安装后不会在车轮转动时碰到周边部件。

　　整个轮毂的曲面过渡都要做圆角处理，避免尖锐的转角带来的应力集中，尤其是轮辐和轮辋连接的位置、轮辐和中心安装盘连接的位置，圆角半径要根据应力仿真的结果调整，让应力分布更均匀，避免赛事过程中因为交变载荷出现疲劳开裂的问题。这类轮毂的设计不需要做多余的装饰性曲面，所有的造型特征都要服务于功能需求，每一处壁厚的变化、每一个圆角的大小、每一个镂空的形状，都要结合载荷工况、安装边界、散热需求、减重目标综合确定，最终实现强度、重量、安装兼容性三者的平衡，满足学生方程式赛车在赛道上高速行驶、激烈过弯、频繁制动的使用需求。
