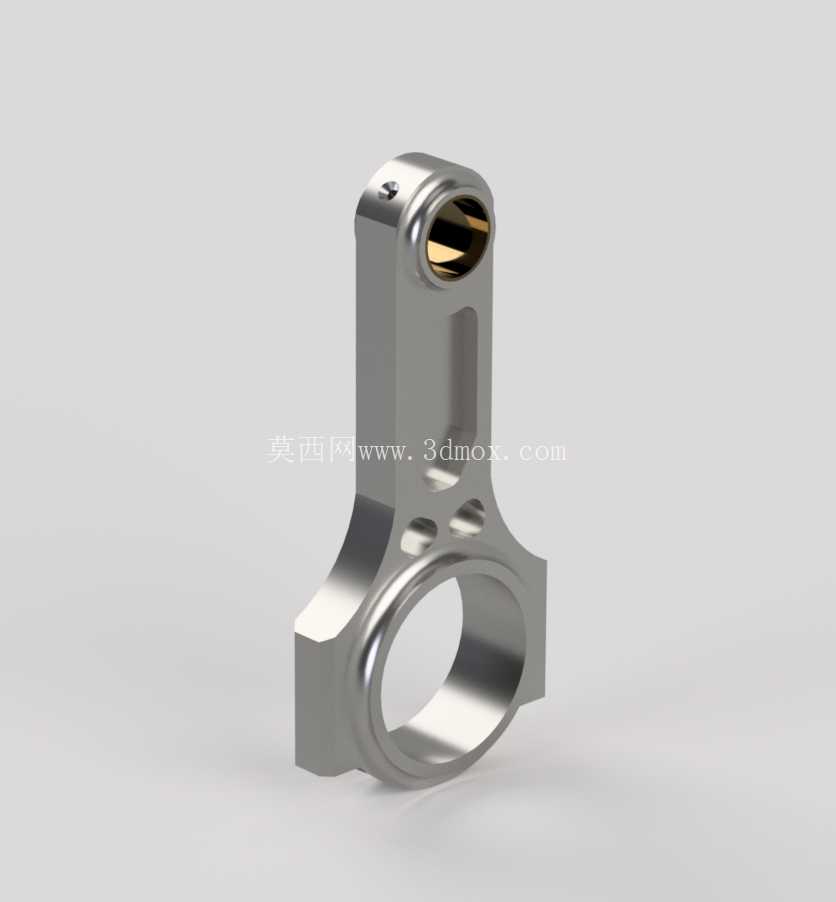

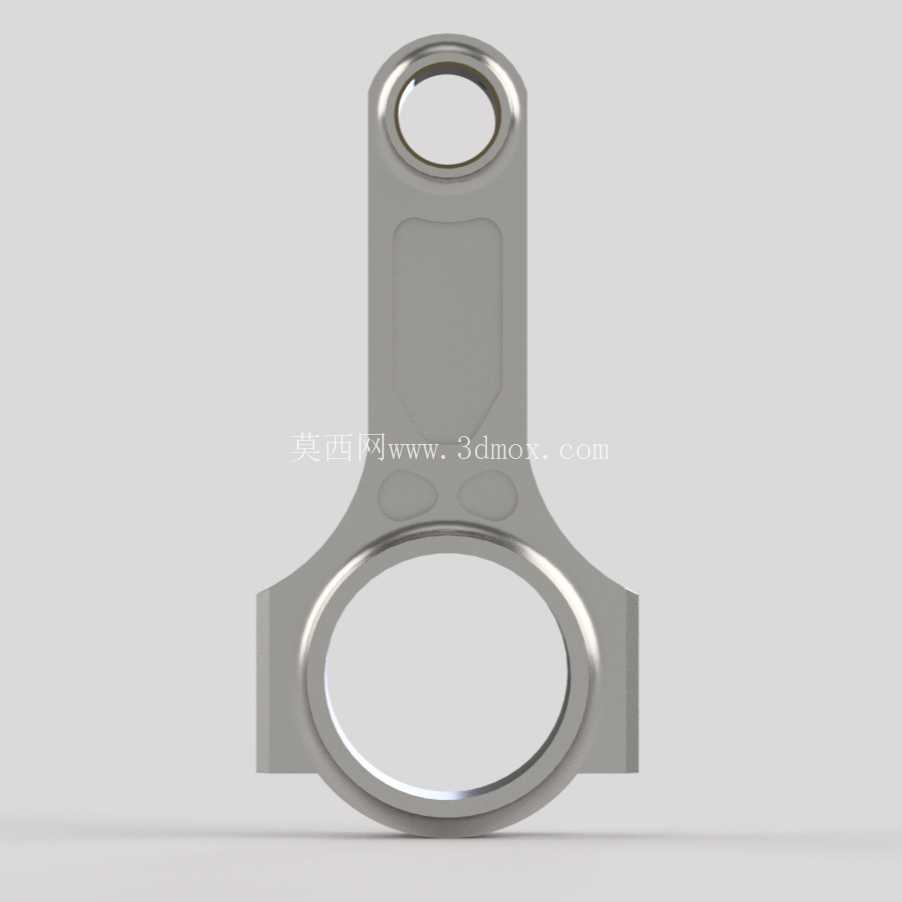

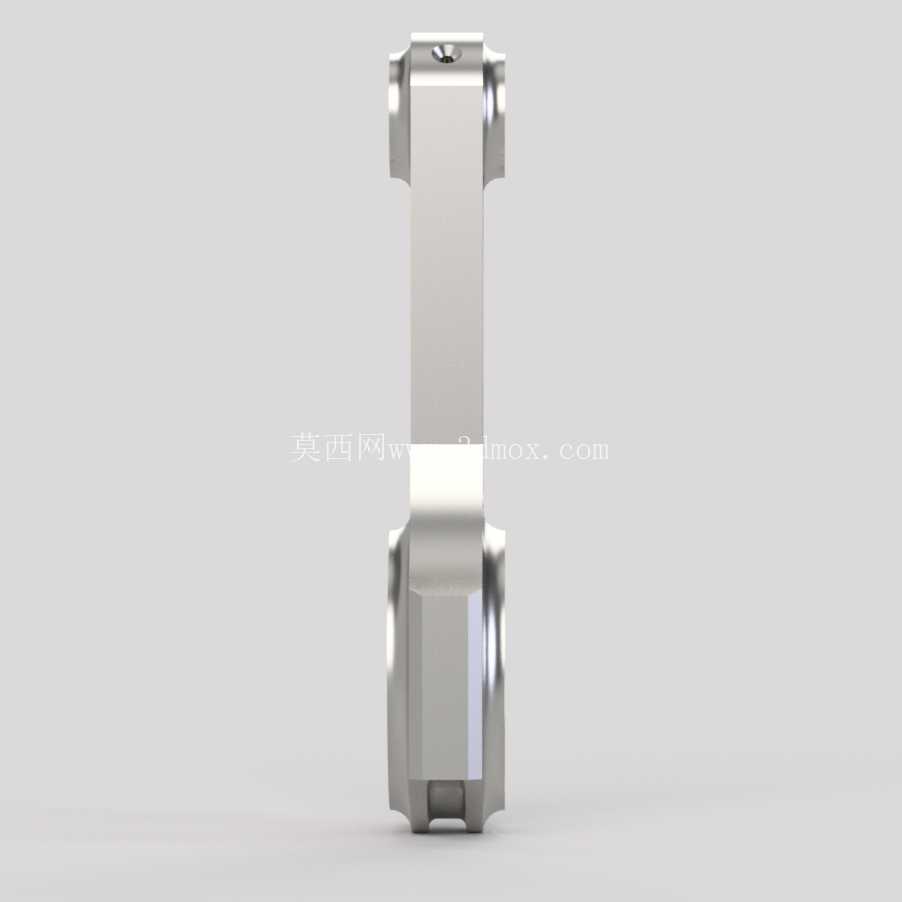

适配2JZ机型的发动机连杆结构设计

在直列六缸内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力输出效率、高转速工况下的运行稳定性以及整机服役寿命。这款适配2JZ机型的连杆设计，完全遵循原厂机型的安装边界尺寸开展，可直接替换同机型原厂连杆完成装配，无需对缸体、活塞销、曲轴曲柄销的配合位做二次加工，适配改装与原厂维修场景的使用需求。

从实际工况受力逻辑出发，连杆在运行过程中需要承受活塞传递的爆发压力冲击，以及高转速下往复运动产生的交变惯性载荷，因此结构设计阶段优先对杆身截面做了优化，采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，降低往复运动质量，减少高转速区间曲轴承受的惯性负荷，适配动力升级后的高负荷运行场景。杆身与大小端的过渡区域采用大圆角平滑过渡，避免直角结构带来的应力集中问题，从结构根源降低交变载荷下的疲劳断裂风险。

连杆的大端为剖分式结构，用于与曲轴曲柄销配合，配合面的加工精度直接影响轴瓦的安装贴合度，设计中严格控制大端孔的圆度与圆柱度公差，保证轴瓦装配后能均匀承受载荷，避免局部偏磨导致的轴瓦烧蚀故障。小端为整体式环形结构，用于通过活塞销与活塞连接，设计中预留了标准尺寸的衬套安装位，可适配常规铜基衬套的压装需求，小端孔的轴线与大端孔的轴线平行度公差严格控制在机械设计标准要求范围内，避免装配后出现活塞偏缸、缸套异常磨损的问题。

从安装边界来看，该连杆的中心距完全匹配2JZ发动机原厂参数，大端孔径、小端孔径均与原厂配件保持一致，螺栓安装孔的位置度、孔径公差符合原厂装配要求，可直接适配原厂连杆螺栓、轴瓦、活塞销等配套部件，无需额外定制配件。杆身侧面做了轻量化凹槽设计，在不削弱结构强度的前提下进一步降低自身重量，同时凹槽结构可在曲轴箱高速运转过程中引导机油飞溅，对缸壁、活塞销部位形成额外润滑，减少运动副的干摩擦风险。

在实际应用场景中，这类连杆既可以用于民用车辆的发动机大修替换，也可适配动力改装场景下的强化需求，其结构强度可承受更高的缸内爆发压力，对应涡轮增压升级后的动力输出水平。设计过程中充分考虑了量产加工的工艺可行性，杆身的拔模角度、过渡圆角均适配常规锻造与机加工工艺要求，无需特殊工装即可完成批量生产，大端与杆身的结合面定位结构设计合理，可保证拆装重复装配后的位置精度，避免因装配错位导致的孔位形位公差超差问题。

针对发动机运行过程中可能出现的侧向力作用，杆身的抗弯截面模量经过反复校核，在最大爆发压力工况下的变形量控制在允许范围内，不会因杆身弯曲导致活塞与缸套的配合间隙异常，也不会出现大小端孔变形导致的轴瓦、衬套配合失效问题。小端部位的润滑油道预留位置合理，可承接曲轴箱飞溅的机油，为活塞销与衬套的摩擦副提供持续润滑，降低高负荷下的磨损速率。整体结构没有冗余的装饰性设计，所有构型均服务于受力传递、减重、润滑、装配的实际功能需求，完全符合内燃机核心零部件的设计逻辑。
