21英寸多辐条汽车轮辋结构设计

在乘用车辆行走系统的配套设计中，轮辋作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现，21英寸规格的轮辋目前多配套中大型运动型乘用车、性能取向SUV以及部分改装升级场景，适配低扁平比运动轮胎，能够在兼顾胎壁支撑性的同时优化簧下质量表现。

从实际应用场景来看，该规格轮辋需要覆盖城市铺装路面高速行驶、非铺装路面轻度冲击、连续弯道侧向受力等多工况载荷要求，设计过程中首先需要明确安装边界尺寸：轮辋名义直径为21英寸，对应胎圈座直径符合国标轮辋轮廓尺寸要求，轮辋宽度适配对应断面宽度的轮胎，中心孔直径需匹配对应车型轴头的定位凸台尺寸，PCD节圆直径与螺栓孔数量、孔径严格对应车桥轮毂的安装点位，偏距ET值经过核算保证轮辋安装后与翼子板、悬架摆臂、刹车卡钳之间留有足够的安全间隙，避免转向或悬架跳动过程中出现运动干涉。

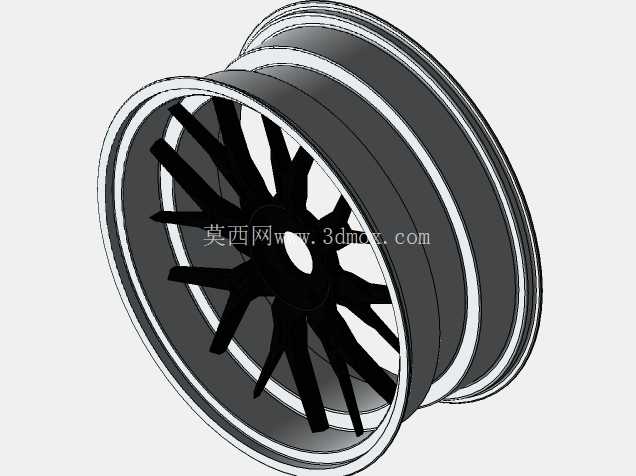

结构设计层面采用多辐条对称布局，辐条从中心安装盘位置向外延伸至轮辋轮缘位置，这种布局一方面可以均匀分散轮心传递来的驱动、制动力矩，在承受侧向力时每根辐条的载荷分配更均匀，避免局部应力集中导致的结构失效；另一方面多辐条的镂空结构可以为刹车系统留出足够的通风空间，车辆连续制动时刹车卡钳与刹车盘产生的热量可以通过辐条间隙快速散出，降低制动热衰减的风险。轮辋的轮缘部分采用加强式轮廓设计，胎圈座位置设置有标准的凸峰结构，能够保证轮胎充气后胎圈与轮辋紧密贴合，在轮胎缺气或者高速过弯胎侧变形量较大时，避免胎圈脱开导致的漏气风险。

设计过程中需要重点校核几个关键位置的强度：中心安装盘与辐条连接的过渡位置采用大圆角过渡，避免直角结构带来的应力集中，螺栓孔周边做局部加厚处理，承受螺栓预紧力与行驶过程中的交变载荷时不会出现压溃或者开裂；辐条本身采用变截面设计，靠近轮心位置截面厚度更大，向轮缘延伸过程中逐步调整截面厚度，在保证整体强度的前提下尽可能降低结构重量，优化簧下质量，提升悬架的响应速度。轮辋的气门嘴安装孔位置设置在辐条间隙对应的轮辋槽底位置，既方便充气操作，也不会在轮胎安装过程中挤压损坏气门嘴。

从装配适配性来看，该轮辋的槽底深度符合无内胎轮胎的安装要求，轮胎拆装过程中可以将胎圈压入槽底预留出足够的操作空间，降低轮胎拆装的难度，同时轮辋表面的安装面平面度经过严格控制，与轮毂轴头、刹车盘安装面完全贴合，避免高速行驶时出现车轮抖动的问题。在实际选型匹配过程中，除了安装尺寸的匹配，还需要结合车辆的整备质量、最高设计车速、轴荷分配来校核轮辋的载荷等级，确保轮辋的额定承载能力满足整车使用要求，避免超载工况下出现轮辋变形、断裂的风险。

细节设计上，轮辋的轮缘外侧做了圆滑过渡处理，避免轮胎拆装或者行驶过程中尖锐边缘割伤胎圈，轮辋内部的平衡块安装位置预留了足够的平面，方便后期做动平衡时粘贴配重块，保证车轮高速旋转时的动平衡精度，降低行驶抖动与轮胎异常磨损的概率。
