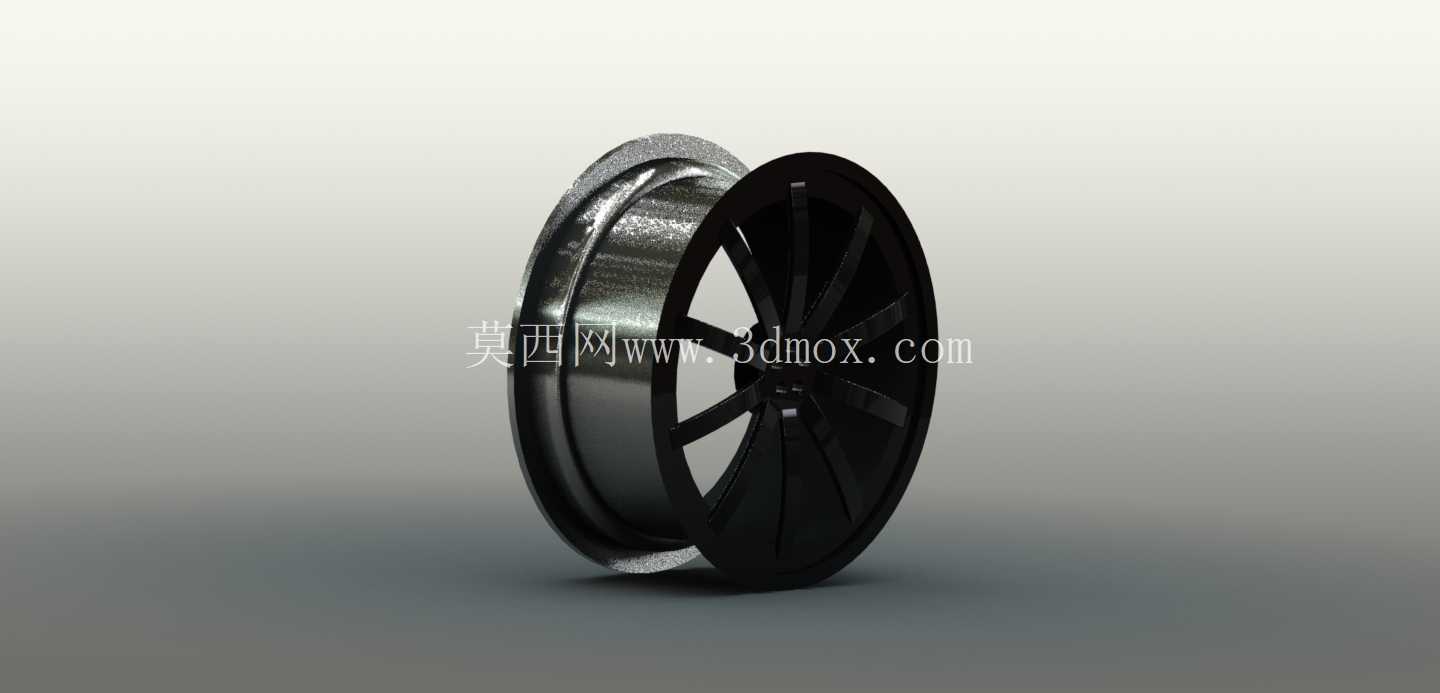

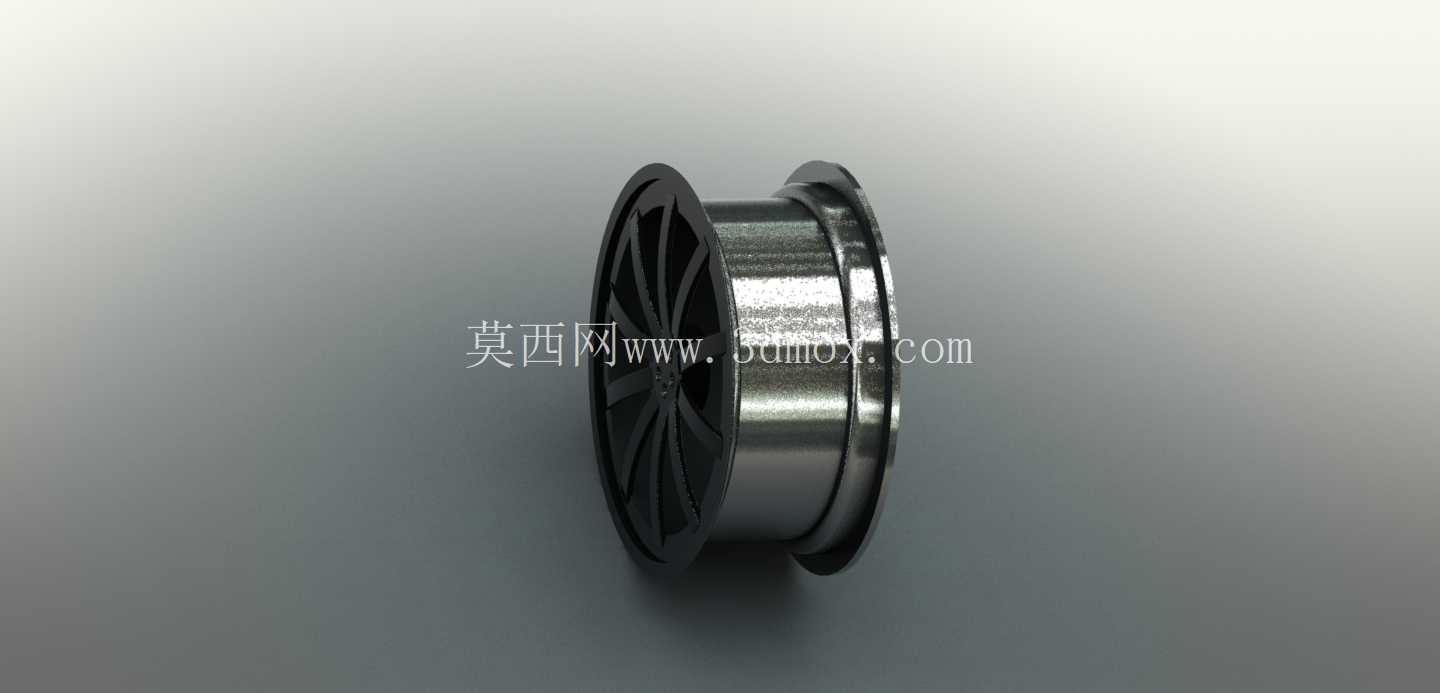

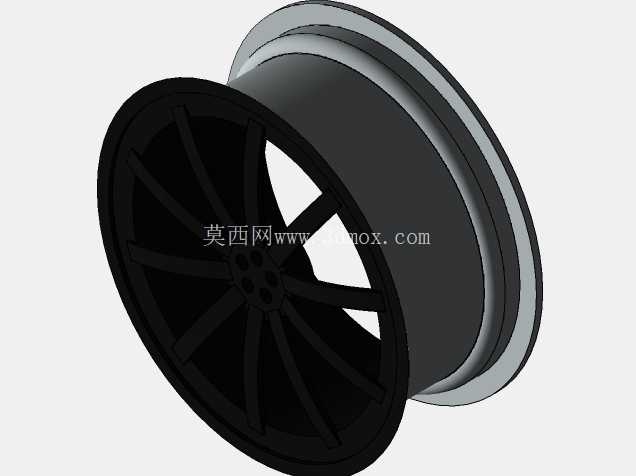

弯辐条小尺寸轮辋结构设计

这款弯辐条小轮辋的设计，最初是针对小型代步设备、模型级行走机构以及低速轻型载具的行走需求展开的，区别于常规直辐条轮辋的受力逻辑，弯辐条的结构在应对路面小幅冲击时，能通过辐条自身的微形变吸收部分径向载荷，避免硬连接状态下辐条根部应力集中导致的断裂问题。在实际应用场景中，这类小轮辋可适配小型电动代步车、室内巡检AGV的从动轮、比例模型车的行走轮，以及部分轻型输送线的辅助托轮，不同场景下对轮辋的安装配合尺寸有不同要求，设计时优先预留了标准轮轴的配合孔位，轮辋的轴向安装宽度控制在适配常规窄幅轮胎的范围内，轮缘的挡边高度经过反复校核，既能够保证轮胎充气或装配后不会出现轴向窜动脱出，又不会因为挡边过高增加不必要的转动惯量。

从结构设计思路来看，轮辋主体采用分体式装配逻辑，辐条与轮圈的连接位置做了圆弧过渡处理，没有采用直角拼接的结构，这是因为在过往的项目经验中，直角衔接位置在交变载荷作用下很容易出现应力集中裂纹，尤其是轮辋在承受偏载的时候，比如设备过坎时单侧受力，直角位置的应力峰值会远超材料的疲劳极限，圆弧过渡能够将应力分散到更大的接触面上，提升整体的抗疲劳寿命。弯辐条的弧度不是随意设定的，每根辐条的弯曲曲率都经过受力仿真验证，在保证辐条自身结构强度的前提下，尽可能降低辐条的整体重量，轮辋的中心轮毂位置做了加厚处理，因为轮毂是与轮轴配合的核心承载部位，需要传递扭矩同时承受径向载荷，加厚的轮毂壁能够避免轮轴压装时出现轮毂开裂的问题，轮毂内孔的公差带按照过渡配合设计，既能够保证与轮轴的装配紧密度，又不会因为过盈量过大导致装配难度提升。

在安装边界的考量上，轮辋的轮缘直径、中心孔的同轴度都做了严格的形位公差约束，安装时需要保证轮辋端面的跳动量控制在合理范围内，否则会导致设备行走时出现周期性振动，影响行走稳定性。轮辋的辐条布局采用等角度均分设计，每根辐条之间的夹角一致，保证转动时的动平衡性能，即使是在较高转速下，也不会因为质量分布不均产生额外的离心振动。针对不同的使用场景，轮辋的表面处理可以做适配调整，比如用于户外潮湿环境时，可以做阳极氧化或者喷塑处理提升耐腐蚀性，用于室内洁净环境时，可以做表面抛光处理避免积尘。另外，轮辋与轮胎的配合面做了细微的防滑纹路设计，能够增大轮辋与轮胎胎圈之间的摩擦力，避免设备急加减速时轮胎与轮辋之间出现相对滑动，导致动力传递失效。

很多人在设计小尺寸轮辋时容易忽略辐条的受力方向，直辐条虽然加工简单，但是在承受侧向力的时候，辐条的抗弯截面模量不足，很容易出现辐条弯曲变形的问题，而这款弯辐条的结构，相当于在辐条上增加了一个弹性缓冲段，当侧向力作用在轮辋上时，弯辐条能够通过微小的形变抵消部分侧向载荷，同时不会出现永久性的塑性变形。在实际建模过程中，轮辋的所有圆角、拔模角度都按照实际加工工艺要求设定，不管是采用注塑加工还是金属压铸加工，都能够顺利脱模，不需要额外做后期的结构修改，轮辋的壁厚设计保持均匀，避免加工过程中出现缩孔、翘曲等工艺缺陷，保证成品的尺寸一致性。
