抗冲击耐压污水管道检测摄像机器人

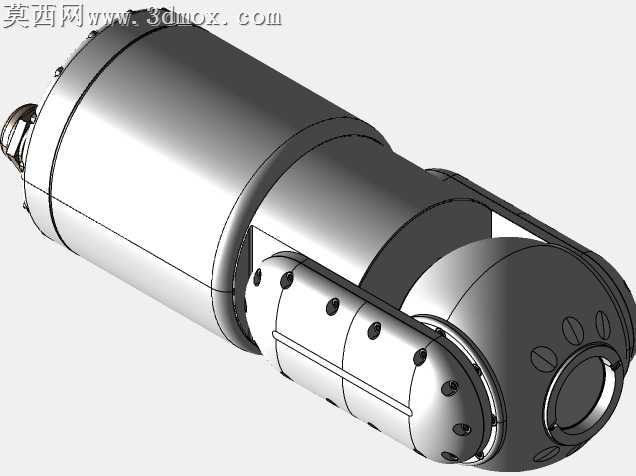

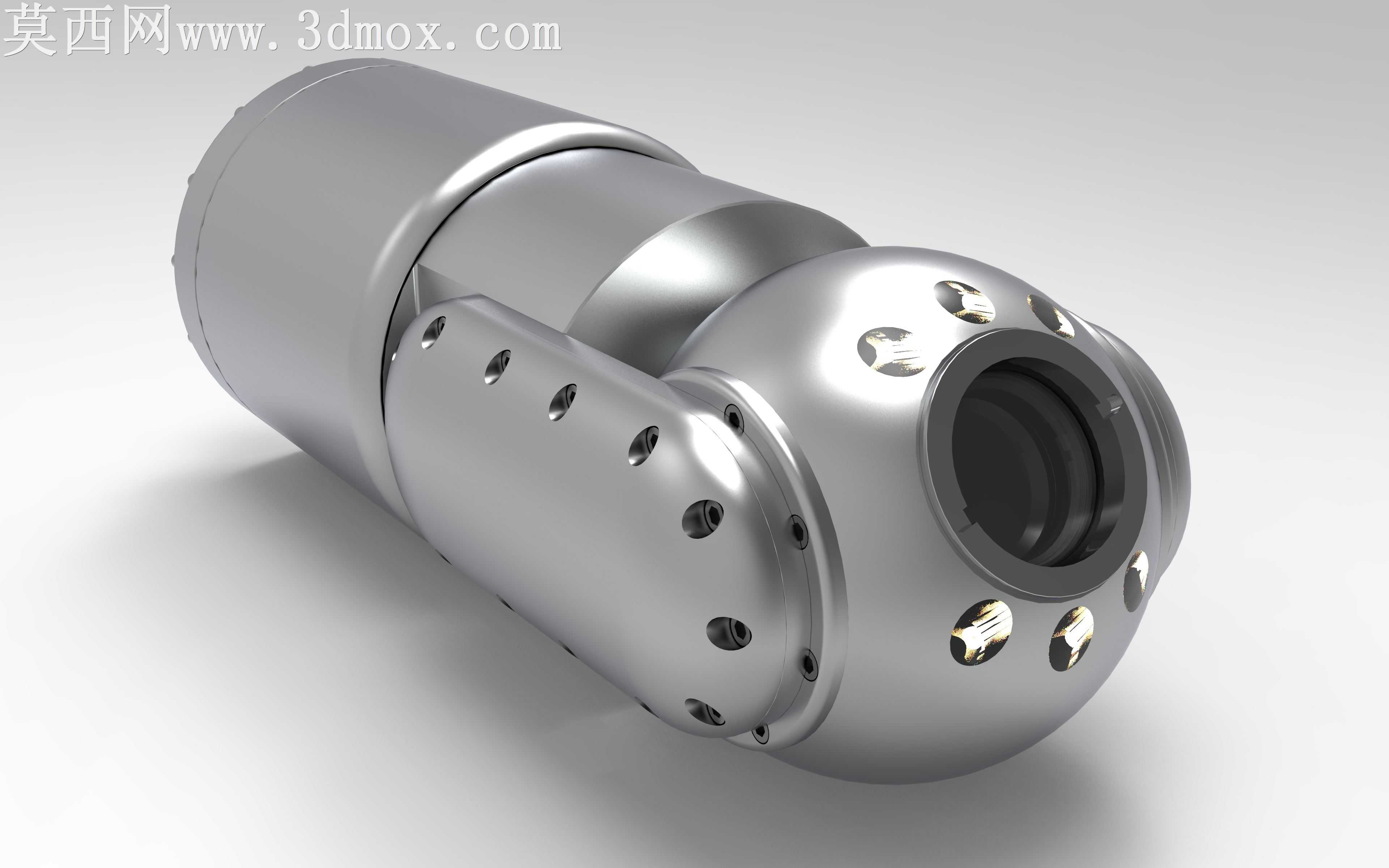

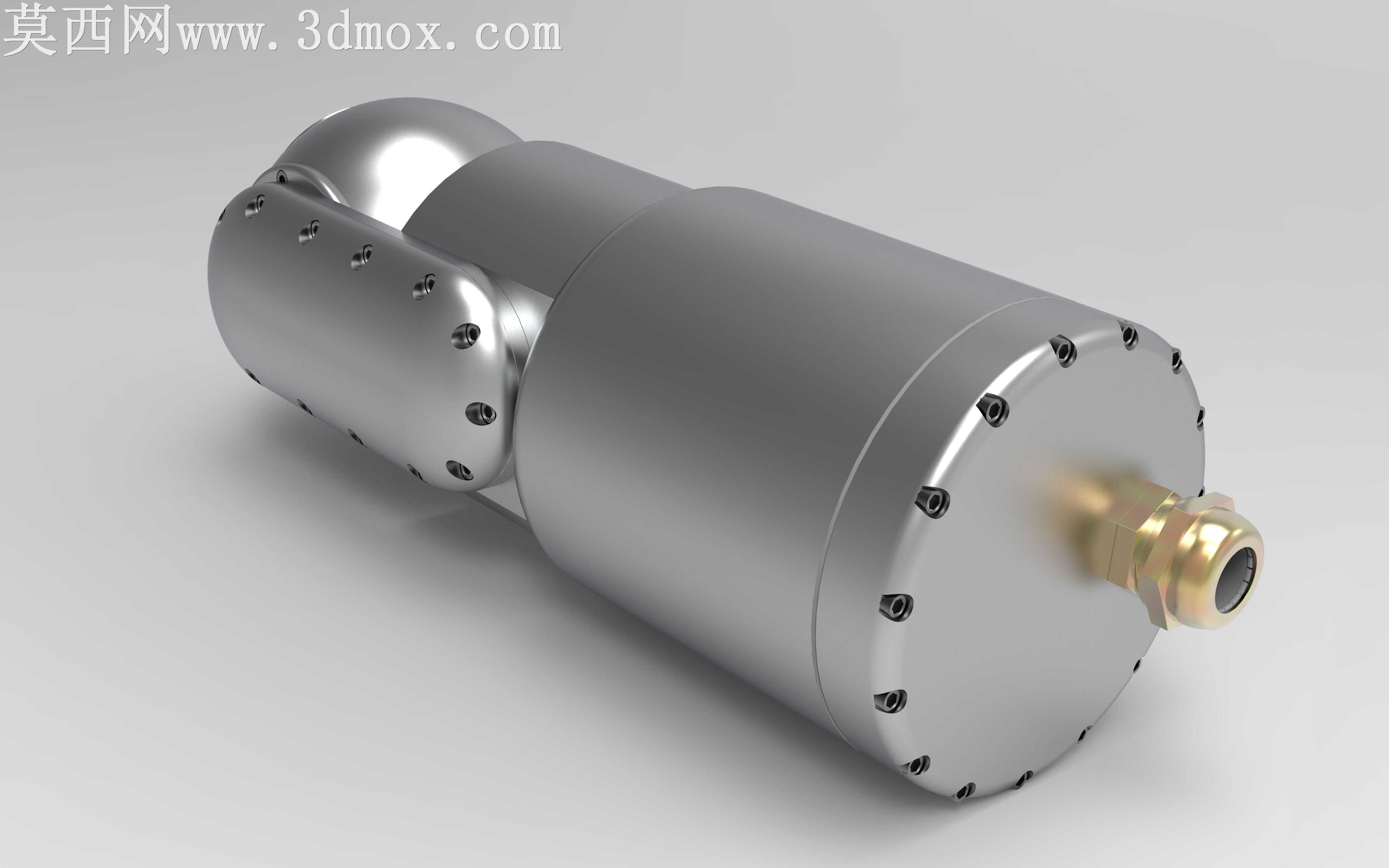

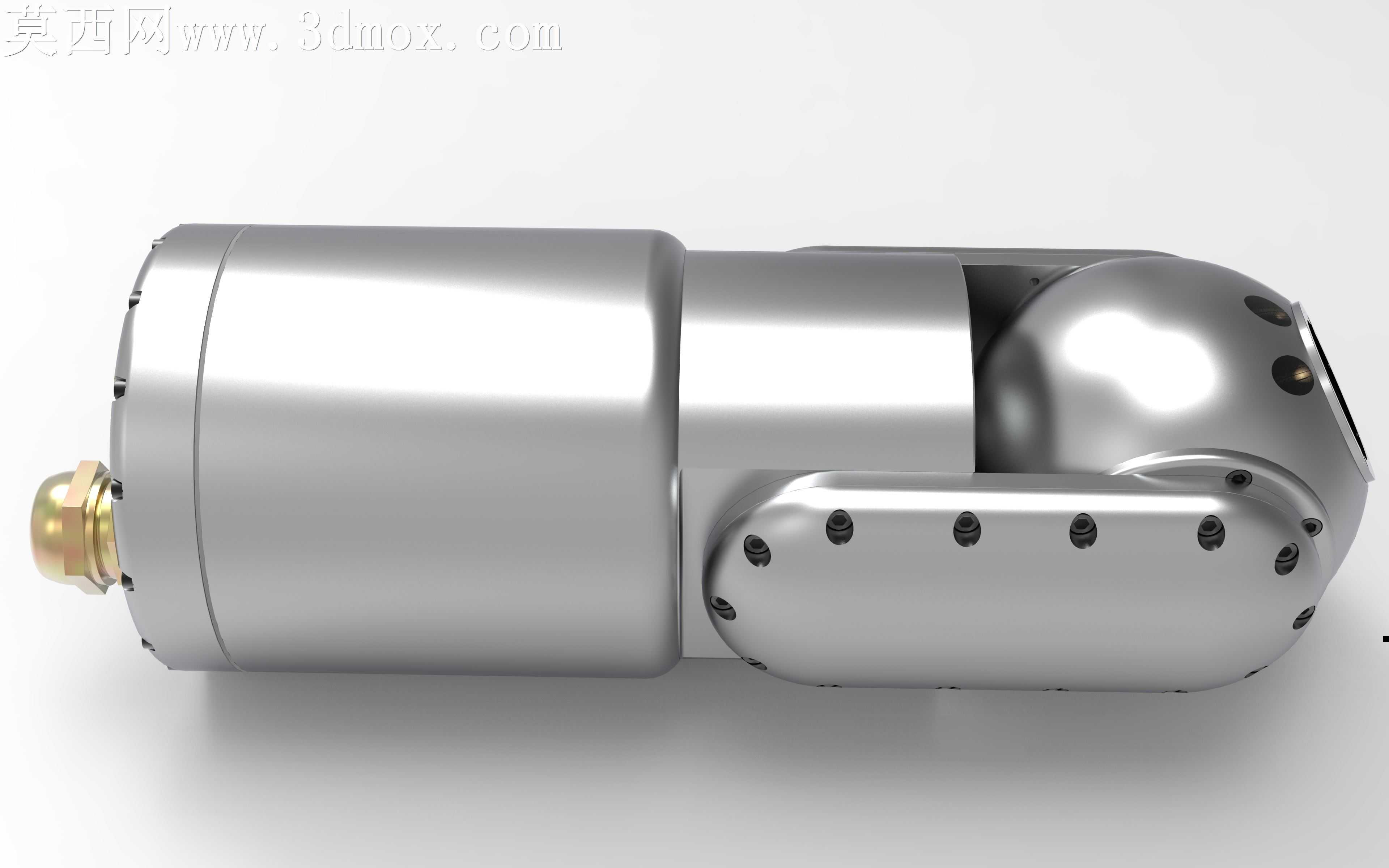

本作品为面向污水管道检测作业的抗冲击耐压摄像机器人探测头三维建模成果，建模阶段围绕井下污水环境的严苛作业需求展开设计，首先针对高压、高腐蚀、易碰撞的作业场景，采用一体化流线型柱体加球形端头的主体结构，通过三维软件完成整体壳体的参数化建模，对壳体衔接处的密封槽位、紧固件安装孔位做了精准的尺寸约束，确保壳体拼接后可满足深水高压环境下的密封耐压要求。建模过程中对前端球形摄像端做了重点结构设计，中心位置预留可变焦光学镜头的安装腔体，围绕镜头环形均匀布置SMD LED补光灯的安装位，每个灯位都做了独立的密封凸台结构设计，同时在球形端与柱形主体的衔接位置做了圆弧过渡处理，既降低管道内行进的水流阻力，也能减少磕碰时的应力集中，提升整体抗冲击性能。柱形主体部分的建模充分考虑内部元器件的排布空间，预留了线缆走线槽、主控电路板安装位、动力传输模块的固定结构，壳体表面的沉头安装孔全部做了倒角处理，避免紧固件突出壳体剐蹭管道内壁。材质渲染阶段，主体壳体赋予哑光金属不锈钢材质，调整材质的粗糙度与金属度参数，还原金属壳体的磨砂金属质感，镜头部位赋予高透光学玻璃材质，添加轻微的反射与折射效果，LED灯珠部位赋予半透明柔光塑料材质，模拟补光灯的灯罩质感，紧固件部位赋予镀锌亮面金属材质，通过不同材质的区分清晰呈现各部件的结构层次。渲染阶段采用工作室柔和布光方案，主光源从侧上方打亮主体轮廓，辅助光源补全暗部细节，添加微弱的环境反射效果，突出金属壳体的细腻质感与结构线条，整体建模严格遵循工业设计的装配逻辑，所有部件的配合公差都做了合理预留，可直接用于后续的结构验证、样机加工以及作业模拟演示，能够直观展现该管道检测摄像机器人的外观形态与结构设计特点。
