带螺旋加料结构的称重式料斗设备

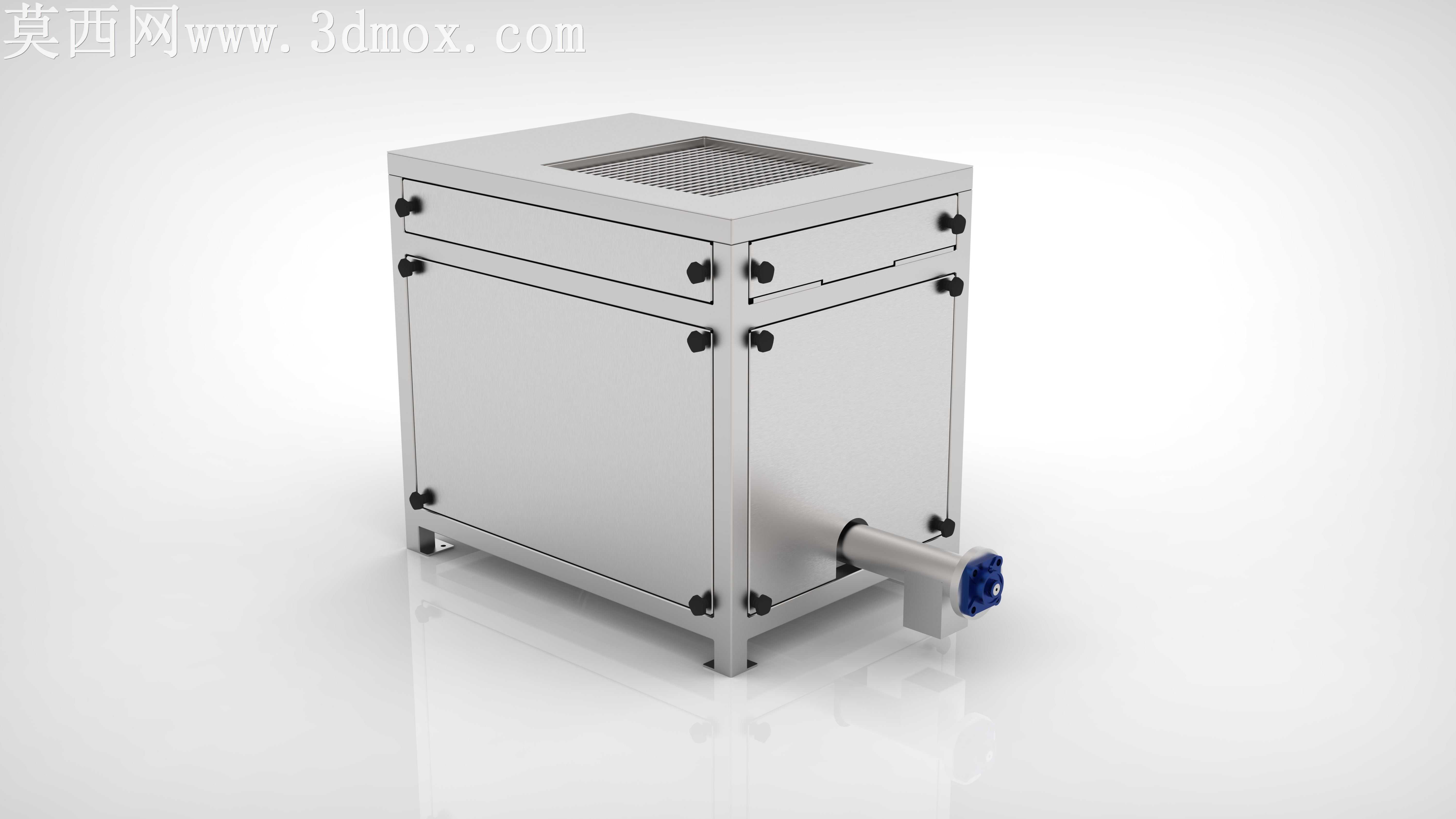

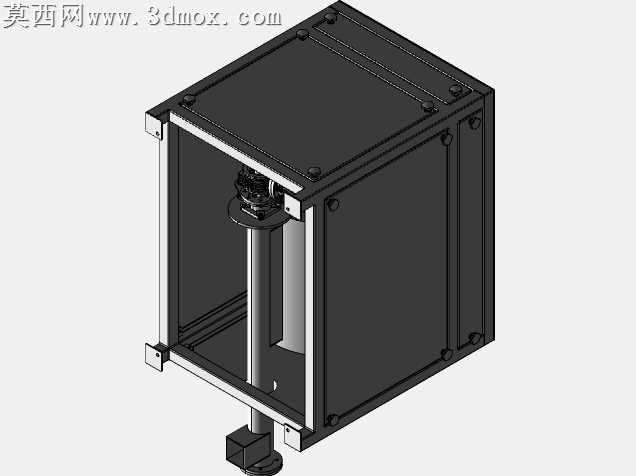

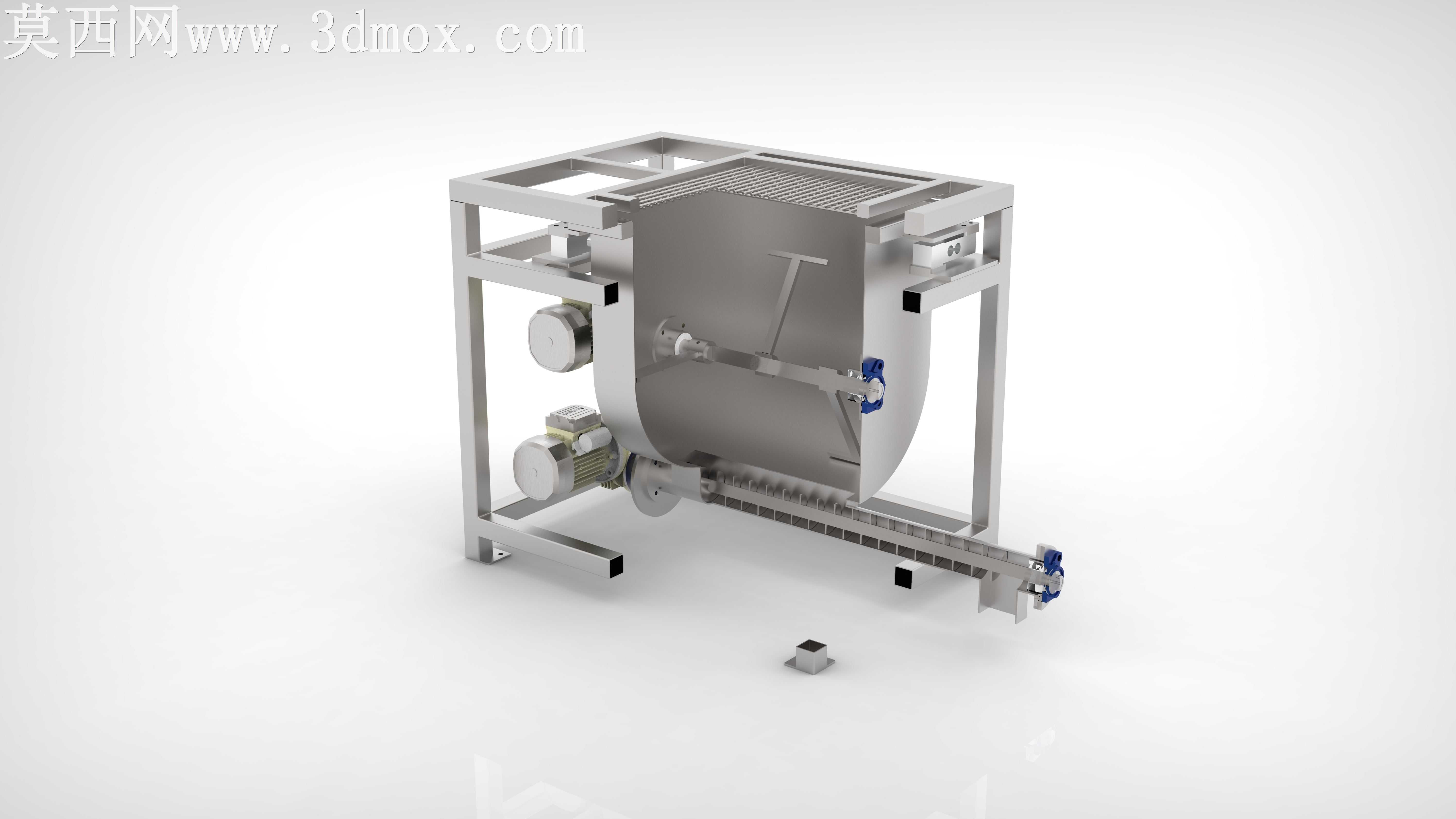

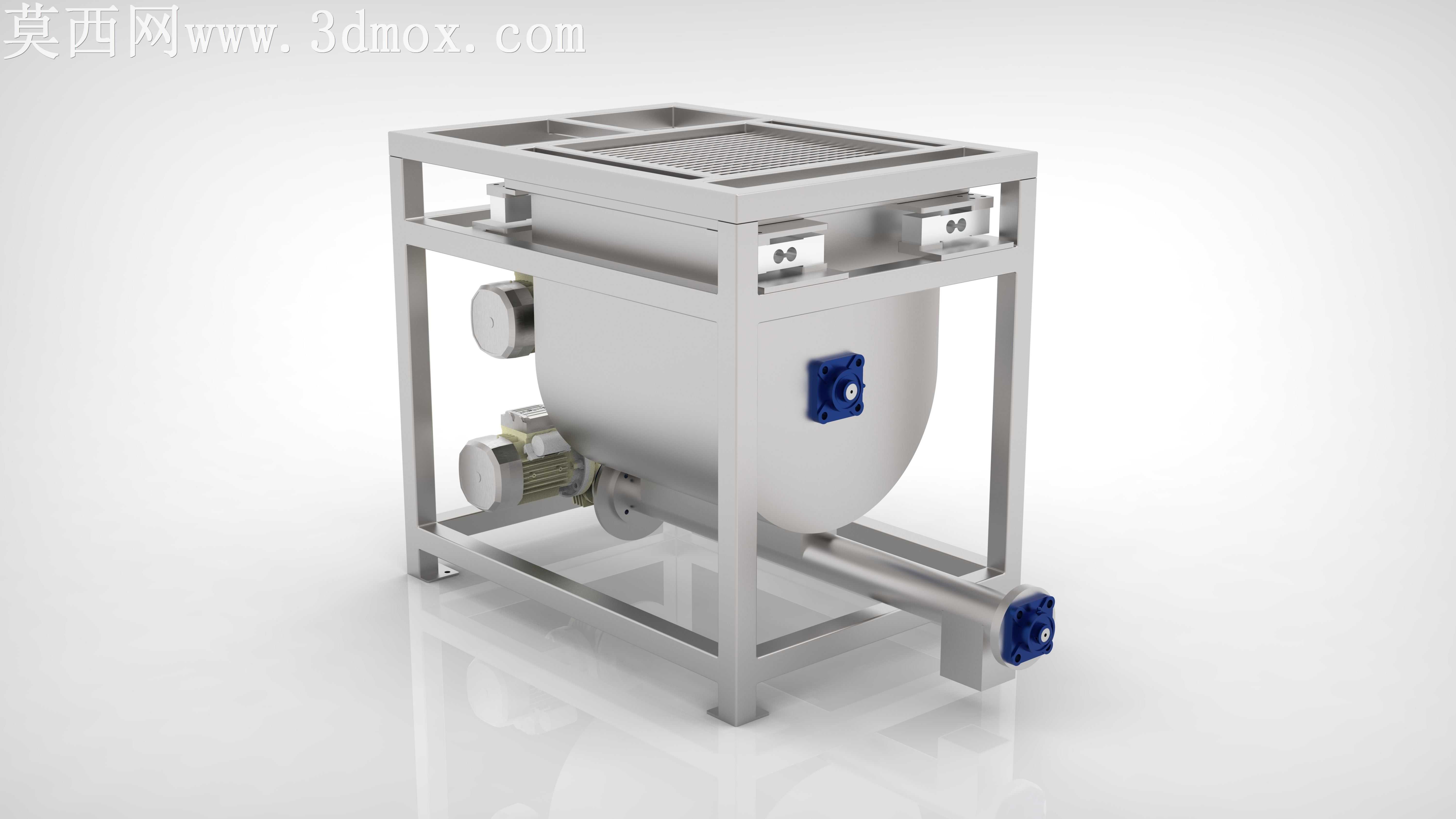

本作品为工业物料处理场景设计的螺旋加料称重料斗三维模型，建模阶段采用参数化设计逻辑完成整体结构搭建，首先基于50kg干燥粉末或颗粒物料的容纳需求，构建U型底部的储料腔体，该腔体造型可有效减少粉末在边角位置的沉积残留，避免物料长期堆积出现结块、变质问题。模型整体采用不锈钢材质进行渲染表现，框架部分通过型材拼接结构搭建，四根支撑腿对应位置预留称重传感器安装位，匹配单只额定载荷50kg的梅特勒托利多称重传感器，实现整斗物料的精准重量检测，支撑结构做了加强筋优化，保障满载状态下的结构稳定性。储料腔体内部集成搅拌组件，建模时还原了刮壁式搅拌桨的结构细节，搅拌桨边缘贴合腔体内壁，运行过程中可持续刮除粘附在壁面的物料，保障混合物料的组分一致性，避免分层、粘壁问题。腔体下部衔接螺旋加料出料机构，螺旋输送轴的建模匹配3kg/min的额定出料量参数，配套选用减速比为1:35的Bonfiglioli VF-44型号减速机作为驱动部件，模型还原了驱动电机、减速机与螺旋轴的传动连接结构，以及端部的密封组件，避免物料泄漏。设备顶部设置格栅式进料口，可在进料阶段过滤大尺寸杂质，侧面设置快开式清洁面板，采用易拆卸的卡扣连接结构，无需专用工具即可快速开启，方便对腔体内部进行清洁维护，满足食品、医药类物料处理的卫生安全要求。渲染阶段采用哑光不锈钢材质表现框架与腔体主体，驱动电机做金属漆与散热纹理的细节表现，密封件采用蓝色工程塑料材质区分，整体光影采用工作室柔光环境，清晰呈现各部件的装配关系与结构细节，所有部件均按实际装配约束完成配合，可直接用于工程出图、方案演示与结构验证。
