大众乘用车铝合金轮毂结构设计

在乘用车底盘行走系统的零部件设计中，轮毂作为连接车桥与轮胎的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现。这款面向大众乘用车型开发的铝合金轮毂，在设计阶段首先围绕日常通勤、城际高速行驶、非铺装路面轻度通行等常见使用场景展开载荷边界校核，需要同时承受整车满载时的垂直载荷、过弯时的侧向倾覆力矩、加减速过程中的纵向扭矩，以及经过颠簸路面时的瞬时冲击载荷，避免在极限工况下出现结构开裂、形变失效等问题。

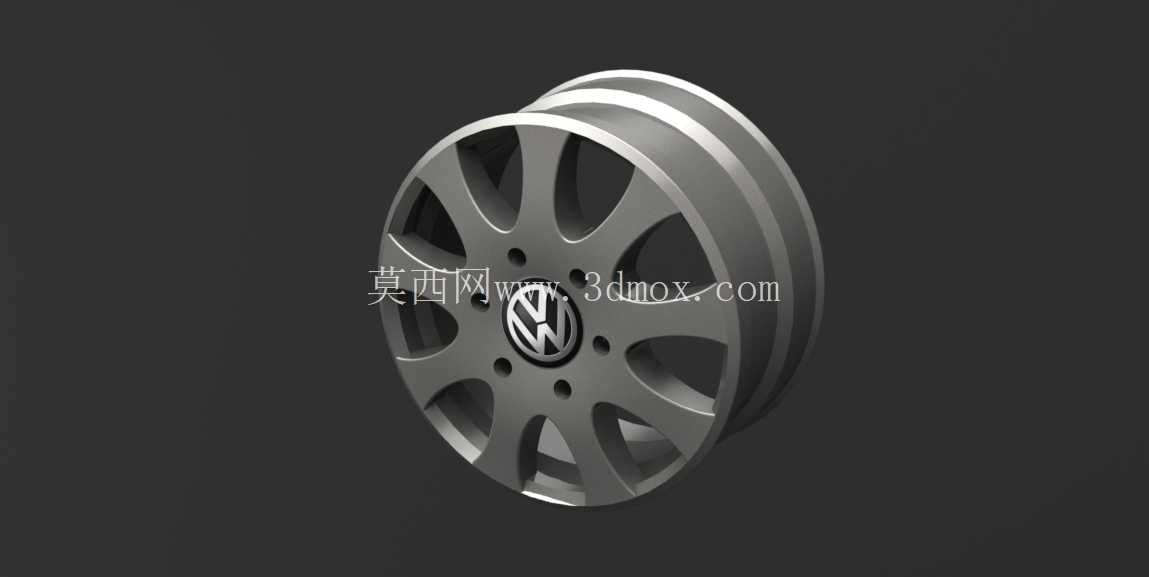

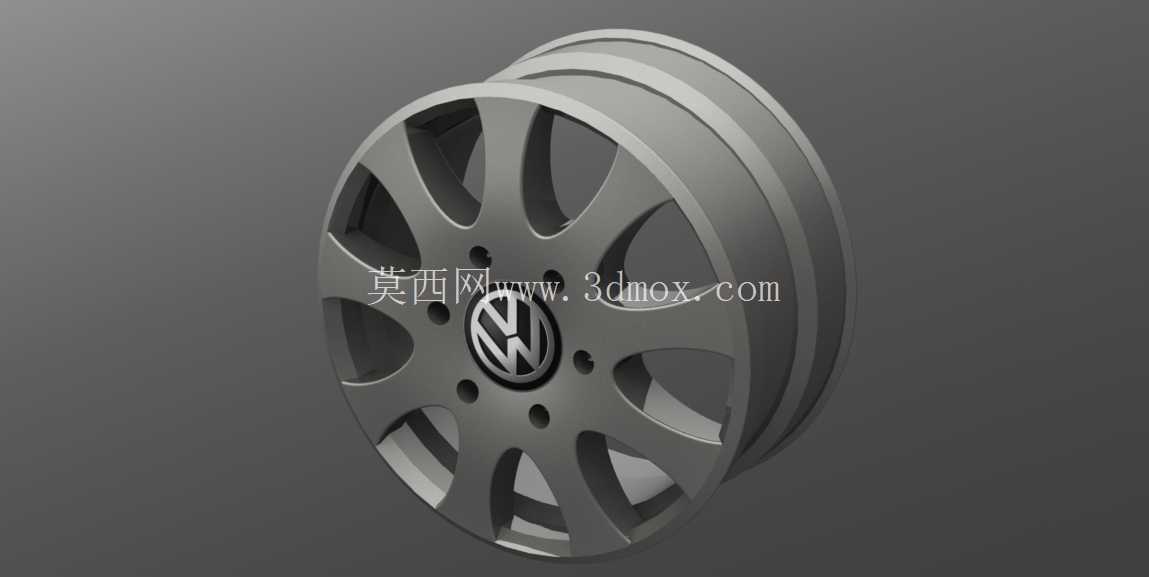

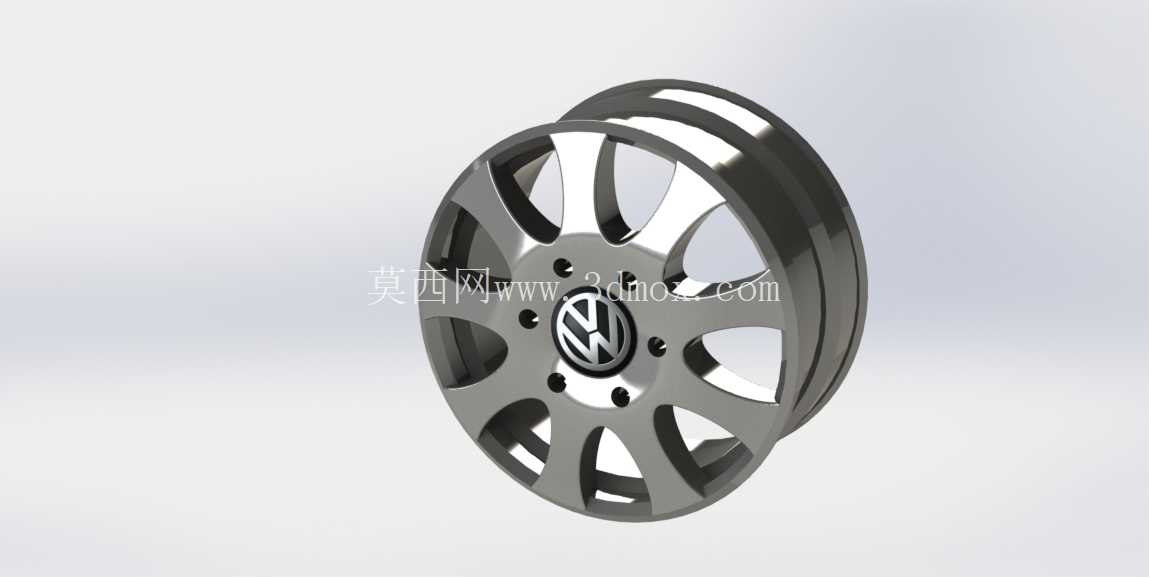

从结构设计思路来看，这款轮毂采用十辐双组式的轮辐布局，每两根轮辐为一组均匀分布在轮心周围，这种布局并非单纯追求外观的运动感，更重要的是在轮辐总重量受控的前提下，优化载荷传递路径：轮心安装座位置的集中载荷可以通过每组轮辐均匀分散到轮辋的整个圆周上，避免局部应力集中。轮辐与轮心连接的位置做了渐变式的加厚过渡，没有采用突兀的直角衔接，从根源上减少应力集中点的出现，经过有限元校核，在1.3倍满载冲击工况下，该区域的最大应力值远低于铝合金材料的屈服强度，预留了足够的安全冗余。

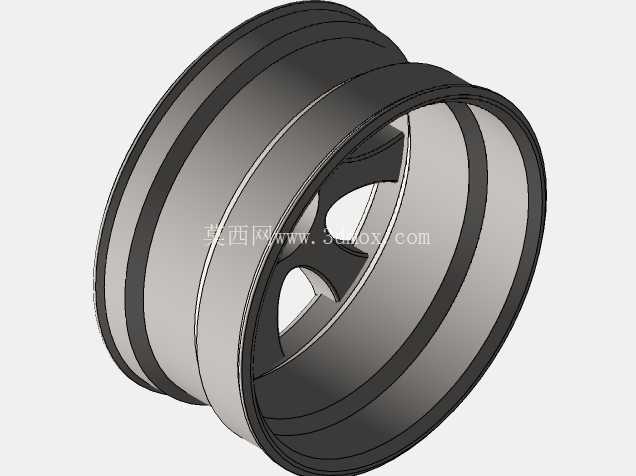

轮辋部分采用符合乘用车标准的深槽式结构，轮缘位置做了凸起的加强边设计，一方面可以在轮胎安装时提供足够的卡合定位面，保证轮胎充气后与轮辋的贴合密封性，避免高速行驶时出现轮胎脱圈的风险；另一方面，当车辆靠边停车蹭到路肩时，凸起的轮缘可以先于轮胎侧壁接触障碍物，减少胎侧被割伤的概率。轮辋的槽底预留了标准的气门嘴安装孔位，孔位周边做了局部加厚处理，避免安装气门嘴时出现应力开裂，同时孔位的位置与轮辐的间隙做了匹配，保证后续充气、胎压检测模块安装时有足够的操作空间。

轮心的安装面采用了平面定位结构，匹配大众车型通用的五孔螺栓安装布局，螺栓孔的中心圆直径、安装面的沉台深度都严格遵循原厂车型的安装边界，不需要额外加装转接法兰就可以直接适配对应车型的转向节，安装后轮毂的中心孔与车桥轴头完全贴合，行驶过程中不会出现偏心抖动的问题。螺栓孔周边做了锥形的沉孔设计，可以匹配原厂的锥形固定螺栓，螺栓拧紧后可以自动对中，保证轮毂安装的同轴度，减少高速行驶时的方向盘抖动问题。

在尺寸边界的把控上，这款轮毂的J值、偏距参数都经过反复校核，安装后轮胎的外侧面与翼子板基本齐平，不会超出车身宽度范围，同时转向打满时轮胎内侧不会与减震器、翼子板内衬发生运动干涉，满足整车的转向行程要求。轮辐背面预留了足够的刹车系统避让空间，可以适配同车型配置的不同尺寸刹车盘与刹车卡钳，不需要额外加装垫片就可以完成安装，避免因为加装垫片导致的轮距变化、轴承载荷增大等问题。

从实际使用的角度出发，这款轮毂的轮辐表面采用了平滑的曲面过渡，没有过多复杂的凹陷结构，日常使用时附着的刹车粉尘、泥污很容易冲洗干净，降低后期的维护难度。轮辐的镂空比例经过优化，在保证结构强度的前提下，尽可能减少非必要的材料堆积，降低轮毂自身的簧下质量，对于提升悬挂系统的响应速度、改善整车的操控灵活性都有实际帮助，同时合理的镂空间隙也可以为刹车系统提供足够的通风空间，长距离下坡或者频繁制动时，可以帮助刹车盘更快散热，降低制动热衰减的风险。

在建模过程中，所有的曲面都做了连续性处理，轮辐与轮辋的衔接位置没有出现碎面、尖角，后续如果要做仿真分析或者模具开发，可以直接导入相关软件进行处理，不需要额外做几何修复。轮毂的所有安装尺寸都遵循对应的行业标准，互换性较强，既可以作为原厂替换配件的设计参考，也可以作为改装轮毂开发的基础模型，帮助结构设计人员快速完成方案迭代，减少重复建模的工作量。
