乘用车多辐条亮面合金轮毂结构设计

　　这款轮毂的设计首先围绕乘用车日常行驶的受力场景展开，日常铺装路面行驶时，轮辐需要承担整车垂直载荷，同时传递加速、制动过程中的扭矩，还要应对过弯时的侧向力，因此在结构排布上采用了十辐对称式布局，每根轮辐从中心安装座向外缘轮辋平滑过渡，截面做了渐变处理，靠近中心座的位置厚度更大，用来分散螺栓安装点的集中应力，延伸至轮辋结合处时厚度逐步收窄，在保证结构强度的前提下尽可能降低转动惯量，提升车辆起步、制动的响应速度。轮辋部分采用常规的深槽式结构，适配常规真空轮胎安装，轮缘位置做了加厚凸起处理，能够在轮胎胎压异常或者轻微刮蹭路沿时，避免轮辋边缘直接变形，同时保护轮胎胎圈不受损伤。

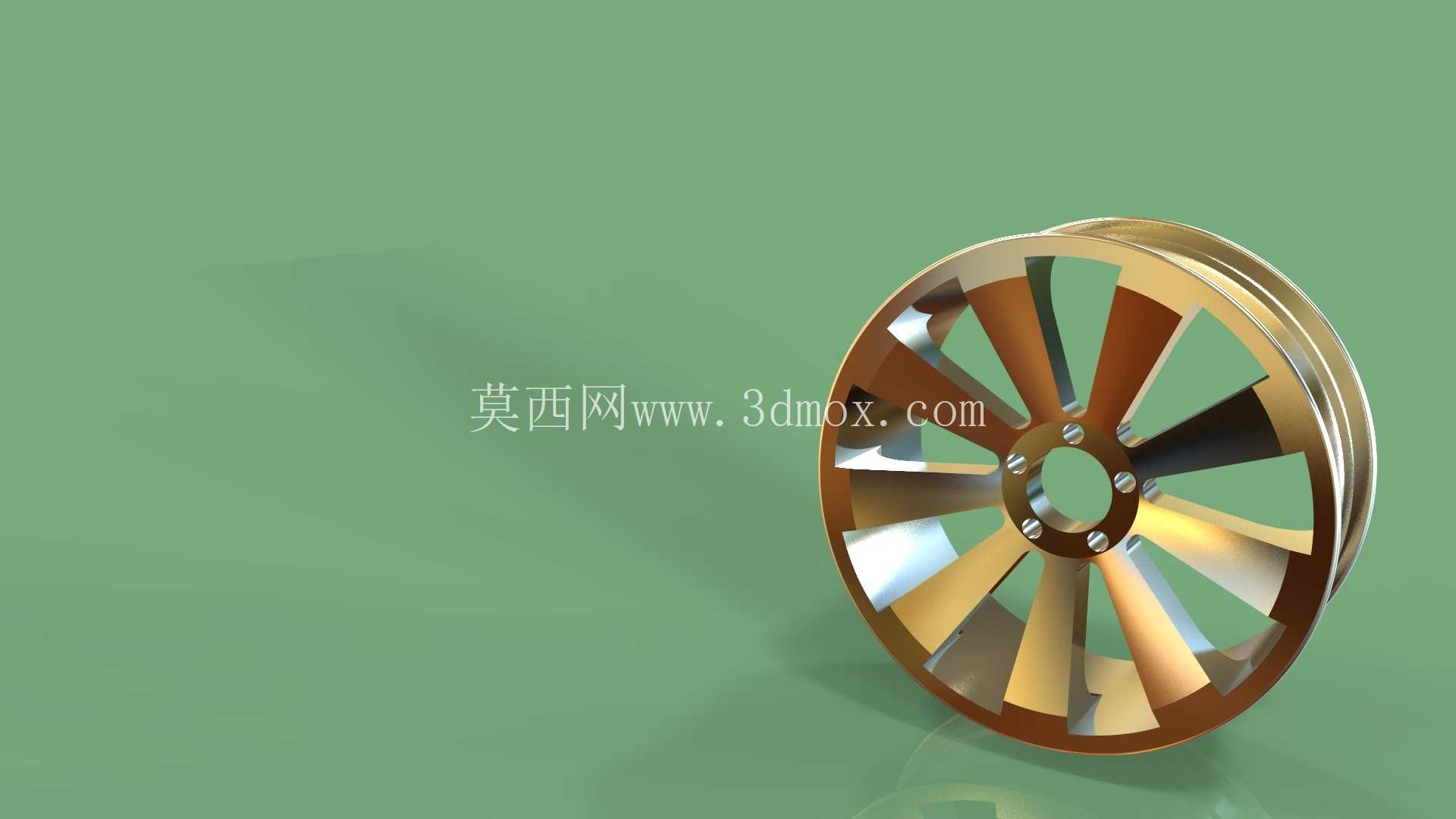

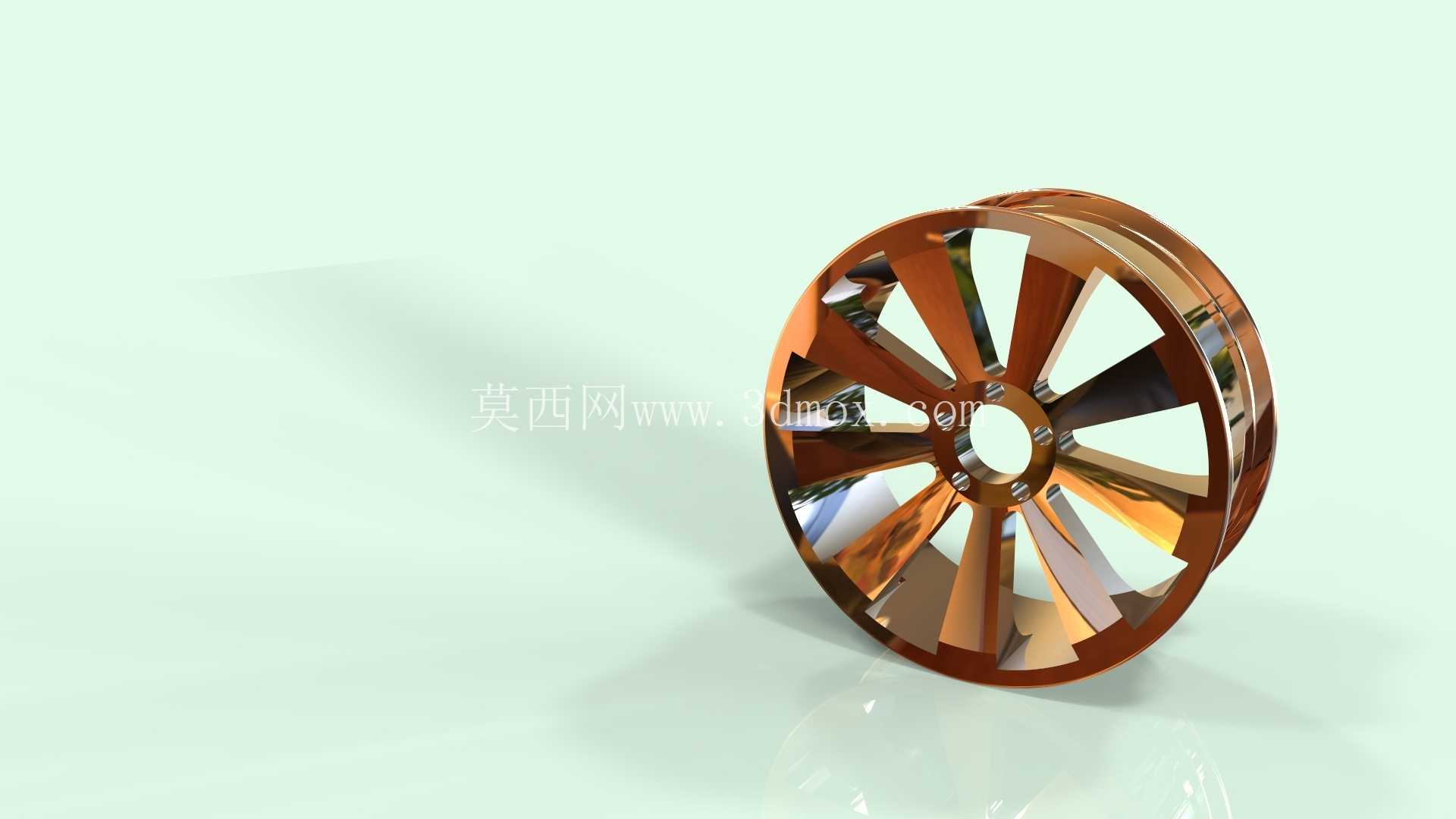

　　中心安装区域设计了均匀分布的螺栓孔位，孔位周边做了沉台结构，安装时轮毂螺栓的锥形面可以和沉台紧密贴合，保证轮毂和车轴法兰的同轴度，避免高速行驶时出现车轮抖动的问题，中心孔的尺寸匹配常规乘用车的轴头直径，安装时可以直接套在轴头定位凸台上，减少安装对位的难度，也能分担部分螺栓承受的径向载荷。从外形设计来看，这款轮毂采用了亮面抛光的金属质感造型，轮辐表面做了大角度的斜面处理，车辆行驶过程中轮辐转动时可以反射光线，提升外观的精致感，同时这种斜面结构也能在车辆行驶时引导气流穿过轮辐间隙，带走刹车系统工作产生的热量，避免刹车盘长时间高温导致制动性能衰减。

　　在安装边界的考量上，这款轮毂的偏距设计适配主流紧凑型家用车的轮拱空间，安装后不会超出轮拱外沿，也不会和内侧的减震器、刹车卡钳发生运动干涉，转向过程中轮辐和轮拱内衬、转向拉杆之间预留了足够的安全间隙，即使更换尺寸稍大的刹车套件也能保留足够的安装空间。实际使用场景中，这类合金轮毂相比传统钢制轮毂重量更轻，能够有效降低簧下质量，提升悬挂系统的响应速度，让车轮在颠簸路面可以更好地贴合地面，提升行驶稳定性，同时合金材料的散热性能更好，连续制动时的热量可以更快通过轮毂传导散发，减少刹车热衰减的风险。

　　设计过程中针对轮辐的受力路径做了多次优化，最初的等截面轮辐方案在模拟极限过弯工况时，轮辐和轮辋结合处的应力集中系数偏高，后续通过调整轮辐的过渡圆角，优化截面厚度变化曲线，在不增加整体重量的前提下将该区域的应力峰值降低了18%，满足日常行驶以及常规激烈驾驶的强度要求。轮辋和轮辐的连接位置采用了圆弧过渡结构，避免直角连接带来的应力集中，同时也减少了铸造过程中出现缩孔、裂纹的工艺缺陷，提升成品率。气门嘴的安装位置设置在两根轮辐之间的轮辋凹槽处，既不会影响动平衡的校准，也能避免充气时操作空间被轮辐遮挡，日常检查胎压、充气都比较方便。做动平衡校准的时候，轮辋内外侧的边缘都预留了粘贴平衡块的平面区域，不会因为轮辐造型导致平衡块无法牢固粘贴，保证高速行驶的平顺性。针对日常使用中容易出现的刮蹭问题，轮辐外侧的边缘做了轻微的凸起防护，轻微刮蹭路沿时首先接触的是凸起的防护边，不会直接损伤轮辐的主抛光面，降低日常使用的维护成本。
