宝可梦主题精灵球结构三维设计方案

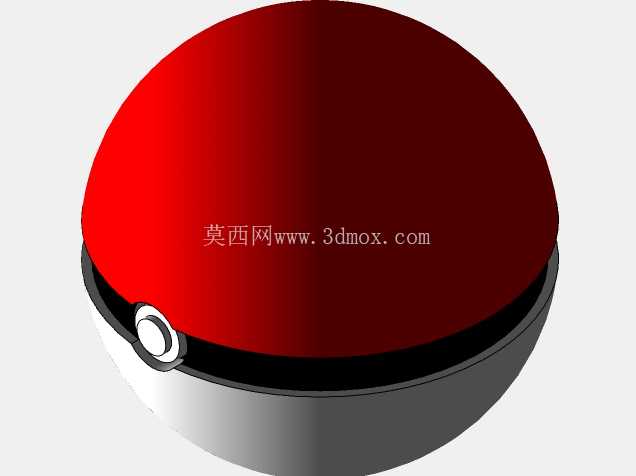

这款球形结构的设计最初是从文创周边手办的结构需求切入的，做结构拆分的时候首先考虑的是日常把玩场景的使用强度，毕竟这类产品大多会作为桌面摆件、cosplay道具或者潮玩收纳容器使用，不能只做外观曲面，内部的卡扣配合、开合手感都要落到实际结构上。首先说外形的尺寸边界，整体采用标准正球形轮廓，上下半球的分模线设置在球体赤道位置，也就是视觉上红黑、黑白配色的交界环带处，这个分模位置的选择不是随便定的，一方面贴合原作的视觉分割线，另一方面能让上下半球的脱模斜度做到最小，不会因为分模位置偏移导致曲面出现可见的合模线台阶，影响外观质感。

设计的时候首先把球体的壁厚做了均匀化处理，整体壳体壁厚控制在1.8mm，这个厚度是综合了3D打印和注塑量产两种工艺的适配性选的，如果是做光敏树脂打印的手板件，1.8mm的壁厚既能保证壳体不会因为太薄出现打印透层、受力碎裂的问题，也不会因为壁厚过大导致材料浪费、内部可用空间被压缩；如果是后续开模做量产注塑件，这个壁厚也符合ABS、PC这类常用塑胶材料的充模流动要求，不会出现缩痕、填充不足的缺陷。上下半球的配合结构没有采用常见的螺纹旋合，而是选了三点式弹性卡扣，卡扣位置均匀分布在赤道环带的内侧，间隔120度布置，这样开合的时候不需要旋转对准，只要对准上下半球的按压位置稍微施力就能扣合，拆开的时候沿着环带缝隙均匀施力就能分离，把玩的时候不会因为旋合过度出现螺纹滑牙的问题，也能避免长期使用后配合松动导致球体意外开合。

正面的按钮结构是整个设计里细节最多的部分，按钮采用双层阶梯结构，外层是突出球面2mm的圆形按钮帽，直径做了12mm，刚好适合手指按压的接触面积，按钮内侧做了复位弹簧的安装柱，安装柱的直径和长度按照常规微型压缩弹簧的尺寸做了限位，弹簧安装位的深度留了3mm，既能保证按钮按下时有足够的行程，也不会因为行程过大导致按钮从外侧脱出。按钮和半球壳体的配合间隙留了0.15mm，这个间隙是考虑了塑胶件的成型公差，既不会因为间隙太小导致按钮卡滞，也不会因为间隙过大出现晃动、漏光的问题，如果是做带灯光效果的版本，按钮位置还可以预留导光件的安装位，不需要额外修改壳体的主体结构。

中间的黑色环带部分不是单独做的装饰件，而是和下半球做了一体化的结构设计，环带的宽度做了8mm，刚好能遮挡上下半球配合的卡扣结构，从外侧完全看不到内部的配合缝隙，视觉上能还原原作的分层效果。下半球的白色区域和黑色区域的分界做了R0.5mm的圆角过渡，避免尖锐的棱角在把玩的时候划伤手，也能减少成型时候的应力集中，避免壳体受撞击的时候在棱角位置出现开裂。内部的空腔部分没有做多余的加强筋，只在卡扣对应的位置做了局部的加强柱，因为球形结构本身的力学性能就比方形壳体好很多，均匀的球面能把受到的冲击力分散到整个壳体上，不需要额外加太多加强筋就能满足日常使用的强度要求，而且光滑的内部空腔还可以用来收纳小尺寸的配件，比如迷你的宝可梦公仔、小贴纸之类的物件，拓展实际的使用场景。

在做曲面建模的时候，整个球面的曲率是连续的G2曲面，没有出现曲率突变的折面，不管是做渲染还是后期手板打磨，都能得到非常光滑的球面效果，不会出现局部反光不均的问题。上下半球的配合面做了0.2mm的定位止口，止口的高度是2mm，扣合的时候止口会先导向对准，再通过卡扣锁紧，不会出现上下半球错位、偏移的问题，保证合模之后整个球体的圆度误差控制在0.1mm以内，放在平面上不会出现晃动、滚动轨迹偏移的问题。考虑到不同的使用场景，整个结构没有做易损的薄壁突出结构，所有外露的边角都做了圆角处理，哪怕是不小心从桌面高度掉落到硬质地面上，球面的弧形结构也能分散冲击力，不会像棱角结构那样一摔就裂。如果是作为展示摆件使用，还可以在底部预留一个直径6mm的安装孔，配合通用的手办支架就能实现固定展示，不需要额外修改主体结构，安装孔的位置做了沉台设计，装上支架之后不会突出球面，不装支架的时候也不会影响球体平放的稳定性。
