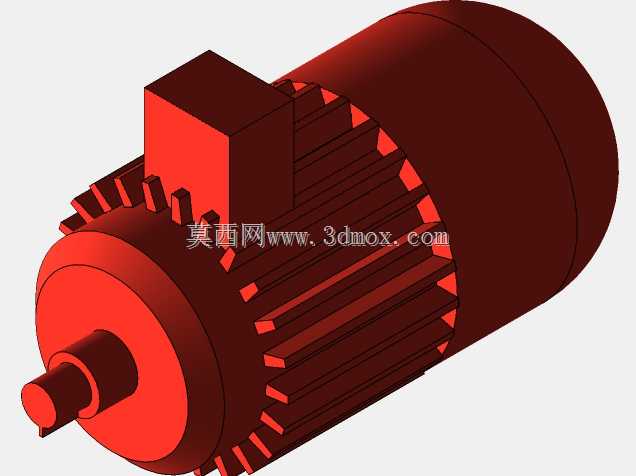

工业驱动用异步电动机三维结构数模

　　在常规工业产线的动力配套环节，这类电动机是应用覆盖度极高的驱动核心，从输送线的辊筒驱动、小型机床的主轴进给，到风机、泵类负载的动力输入，都能见到同结构产品的实际落地。做这套三维结构的时候，首先要考虑的是现场安装的适配性，机座的底脚安装孔位完全遵循通用工业电机的安装尺寸规范，孔距、孔径的公差预留都按照常规铸铁机座的加工余量来设置，不管是卧式安装在设备机架的安装平面，还是搭配法兰做立式安装，都能匹配市面上绝大多数通用安装基座的尺寸边界，不需要额外做安装转接件的二次设计。从功能结构来看，模型还原了电机的核心组成部分：外侧带散热筋的机壳部分，散热筋的排布方向顺着电机轴向布置，和实际运行时冷却风的流向完全一致，

　　能保证电机运行时绕组产生的热量顺着筋片快速散出，避免长时间满载运行出现过热降额的问题；输出轴端的轴伸长度、轴径尺寸按照通用负载连接标准设计，键槽的位置和尺寸也匹配标准平键的装配要求，不管是直接连接联轴器带动泵体、风机类负载，还是搭配带轮、齿轮做减速传动，都能保证扭矩传递的同轴度和连接可靠性；顶部的接线盒结构预留了足够的线缆走线空间，接线端子的安装位置符合常规接线作业的操作空间要求，现场布线的时候不需要额外扩宽接线腔，就能完成电源线的接入和接地端子的固定。设计过程中没有做多余的异形结构，整体外形完全遵循量产工业电机的成熟结构逻辑，机壳的散热筋高度、筋片间距都参考了同功率等级量产电机的参数，既不会因为筋片过密增加不必要的铸造难度，

　　也不会因为筋片稀疏导致散热面积不足。端盖和机壳的配合止口位置做了精准的配合面还原，装配时的定位精度完全能满足实际生产的装配要求，轴承位的腔体尺寸也匹配常规深沟球轴承的安装尺寸，做后续的有限元受力分析或者装配干涉检查的时候，不需要再调整核心配合位的尺寸参数。从实际选型适配的角度来说，这套数模可以直接用于设备布局阶段的空间校核，在做整线设备三维布局的时候，把模型导入装配环境就能提前确认电机和周边管线、其他部件的安全间隙，避免现场安装时出现电机和周边结构磕碰、接线空间不足的问题；也可以用于新员工的电机结构认知教学，拆解后能清晰看到机壳、端盖、输出轴、接线盒各部分的相对位置和装配关系，比二维图纸的展示效果更直观。做结构细节的时候，

　　特意还原了机壳表面散热筋的拔模斜度，和实际铸造生产的工艺要求一致，不会出现建模时忽略拔模导致后续出工程图不符合加工工艺要求的问题；输出轴端的轴肩定位尺寸也做了准确还原，安装轴承或者传动件的时候，轴肩的高度能满足零件的轴向定位要求，不会出现定位失效导致的传动窜动问题。整体结构没有做夸张的艺术化修改，所有尺寸边界都贴合工业现场实际使用的通用电机参数，不管是做设备方案设计阶段的占位模型，还是做电机本体的结构优化参考，都能满足结构设计人员的使用需求，不需要再花大量时间重新核对通用安装尺寸，能大幅缩短前期方案设计的建模时间。
