便携式健身用可调节拖车承载支架结构

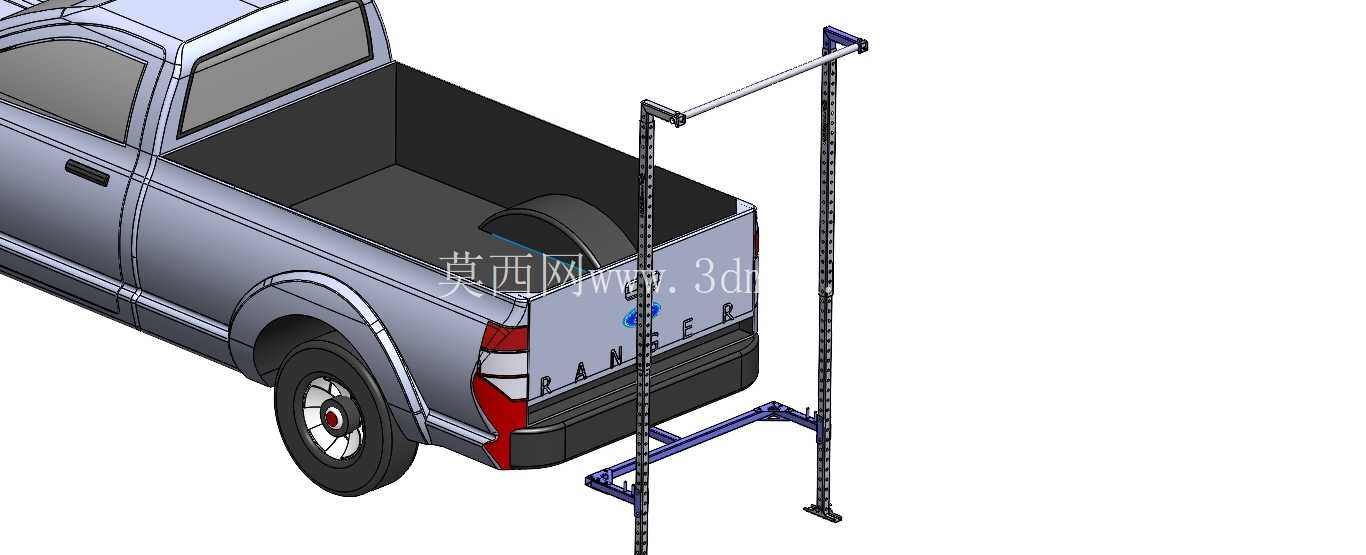

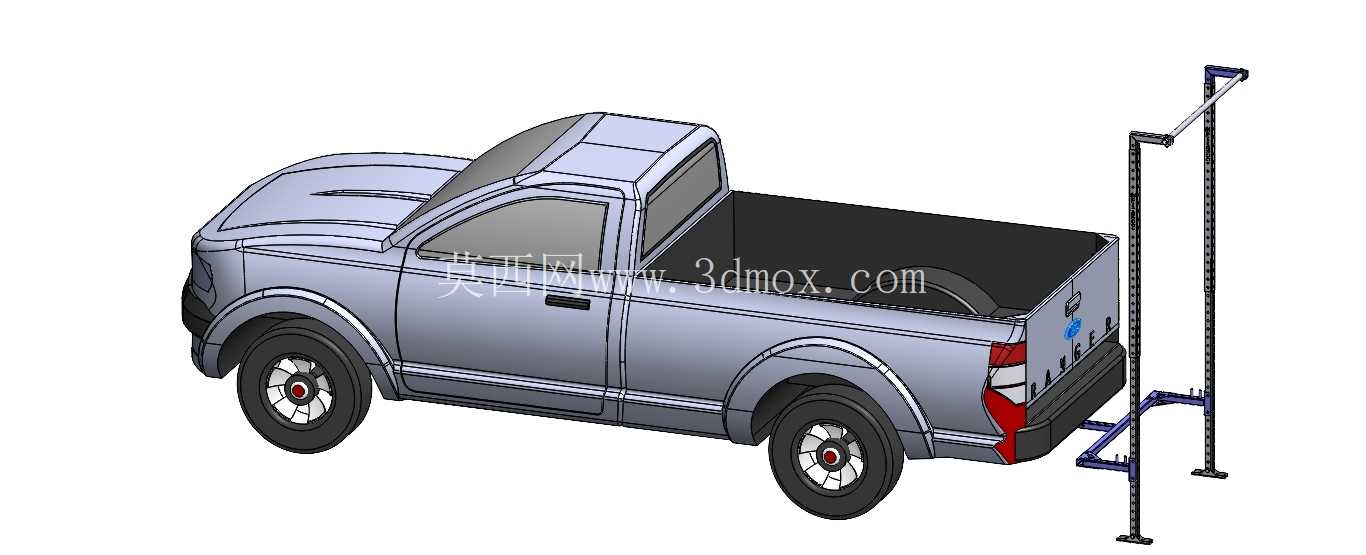

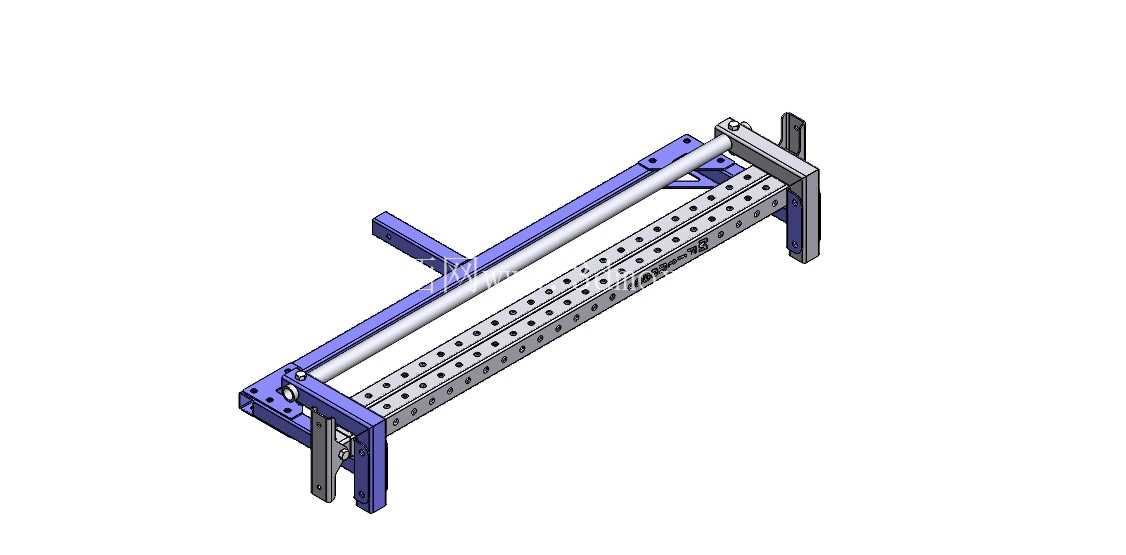

　　该支架结构最初的设计出发点，是适配户外移动健身场景下的器械转运与临时架设需求，在户外营地、社区露天健身区、移动健身服务站点这类没有固定健身器械安装条件的场景中，既可以作为拖车挂载结构实现健身器械的短途拖运，也可以在到达点位后快速转换为健身器械的支撑承载架，不需要额外搭配独立的安装底座，大幅降低移动健身服务的器械转运与布设成本。从结构功能上看，主体采用双侧折弯型材作为主支撑梁，梁体上加工有等间距的阵列调节孔，可根据挂载的健身器械尺寸、训练所需的安装高度灵活调整固定位置，适配不同规格的阻力训练配件挂载需求，调节时只需要插拔固定销即可完成位置锁定，不需要额外的工具辅助，单人即可完成全部调节操作。

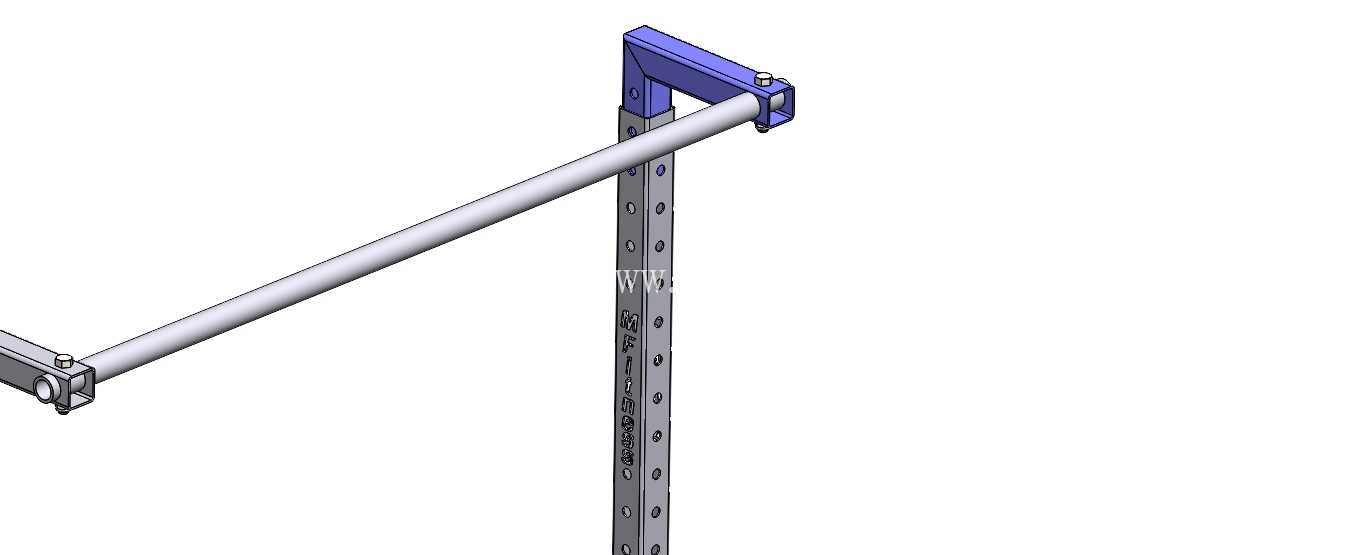

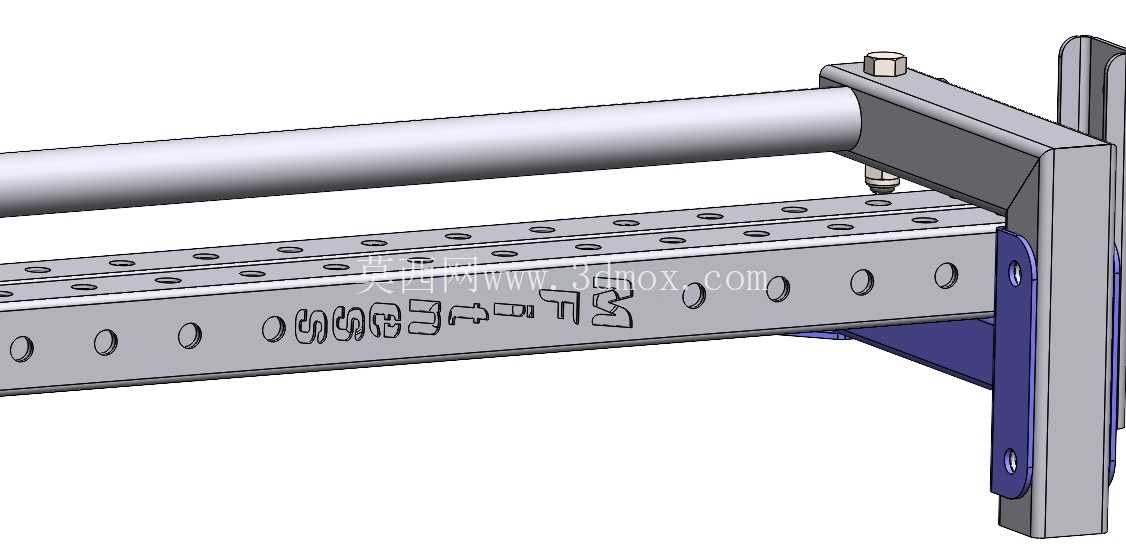

　　主支撑梁之间设置有横向连接圆杆，一方面用于提升整体框架的抗扭刚度，避免单侧受力时框架出现形变，另一方面也可作为弹力带、拉力绳这类小型健身配件的临时挂载点，拓展支架的使用场景。支架两端设置有垂直方向的安装支耳，支耳上加工有同轴的安装孔，既可以在拖运状态下与拖车底盘的连接座配合实现快速挂接，也可以在作为健身支架使用时，通过膨胀螺栓与地面预埋的固定点连接，保证训练过程中支架的稳定性，不会出现侧翻或者移位的问题。

　　设计过程中优先考虑了结构的轻量化与承载能力的平衡，主支撑梁选用的型材截面经过受力校核，在单侧承受120kg垂直载荷的情况下，最大形变量控制在1.2mm以内，完全满足常规力量训练的承载需求，同时整体框架重量控制在18kg以内，配合支耳上的快拆结构，单人即可完成支架的拆装与转运。安装边界方面，支架整体展开后的长度为1240mm，宽度为320mm，垂直方向的安装高度可在450mm至780mm之间调节，拖运状态下与拖车连接点的离地高度为320mm，适配常规小型工具拖车的挂接尺寸，不需要对拖车底盘进行额外改装即可完成装配。作为固定健身支架使用时，底部支耳的安装孔距为280mm，地面固定点的施工误差允许范围为±3mm，降低了现场安装的精度要求。

　　结构的所有棱角位置都做了R3的圆角处理，避免使用过程中出现磕碰划伤的问题，所有连接位置都设置有防松垫片，在长期承受交变训练载荷的情况下也不会出现连接松动的问题。在实际使用过程中，该支架除了适配健身场景外，也可作为小型物料转运的临时承载架使用，在车间短途转运轻型工装、管件类物料时，同样可以通过调节孔位适配不同长度的物料承载需求，不需要额外制作专用的转运托架。
