自制木质框架平行双杠健身器材结构设计

这套平行双杠的结构设计，核心面向家庭院落、小型健身工作室这类非商用高强度场景，区别于健身房全金属焊接的商用双杠，它采用木质型材搭配金属杆件的组合方案，在满足日常上肢力量训练需求的前提下，大幅降低了材料获取难度与加工门槛，普通具备基础木作与金工操作能力的使用者，都可以参照结构完成自制装配。从实际使用场景来看，这类双杠主要支撑双杠臂屈伸、支撑摆动、举腿等自重训练动作，设计时首先要考虑的就是框架的整体抗侧倾能力与竖向承重冗余，毕竟训练过程中除了使用者自重，还会伴随动作带来的动态冲击载荷，若框架刚性不足，很容易出现晃动甚至侧翻的安全隐患。

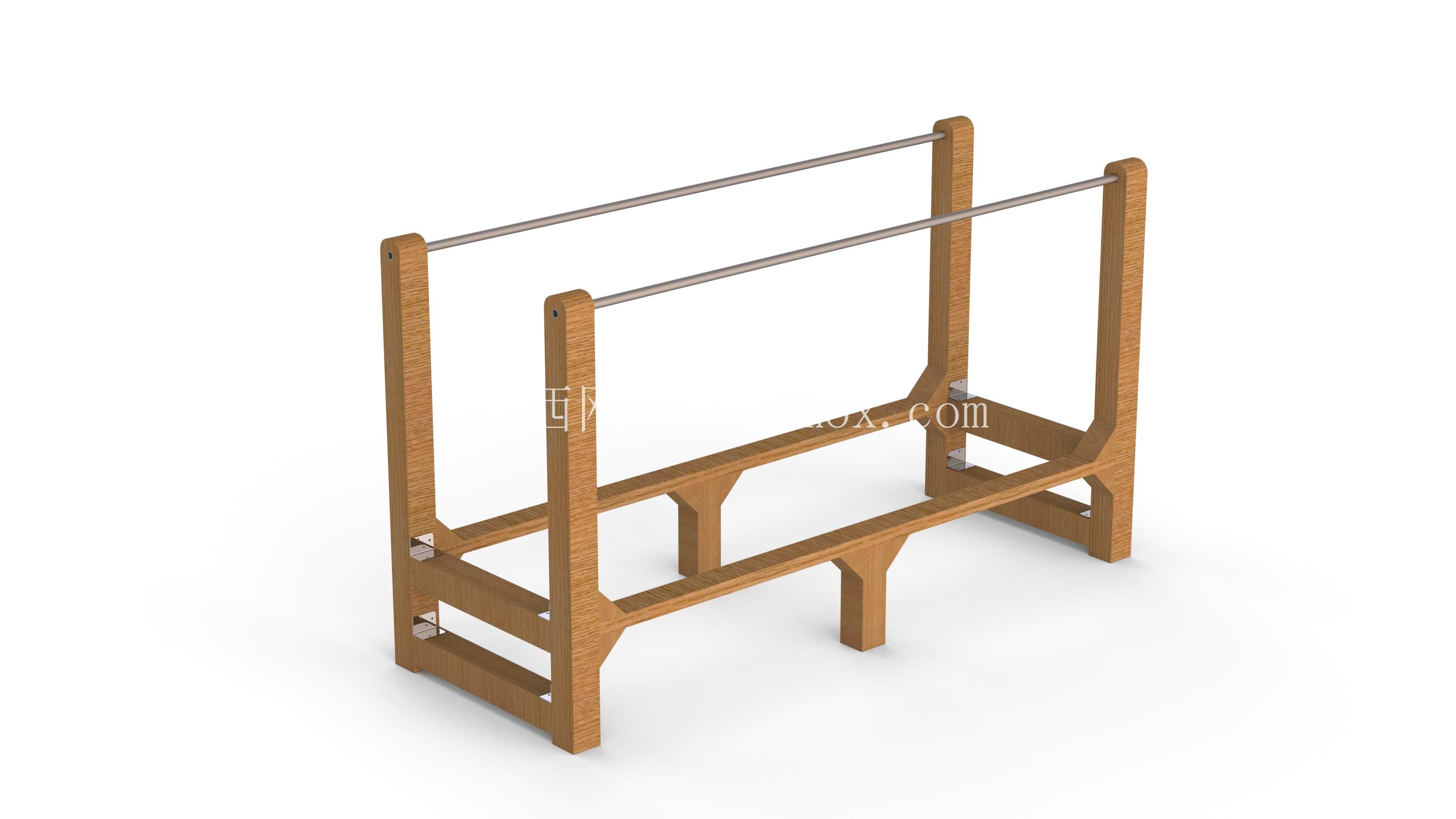

结构设计上，主体支撑框架选用4x4规格的实木木条作为主立柱与底梁，这类截面的木方本身具备足够的竖向承压能力，同时木质材料的握持触感优于冰冷的金属，也不会像金属构件那样在低温环境下出现表面过冰的问题。框架的横向连接采用2x4规格的木条做斜撑与横档，斜撑的布局没有采用简单的直角横连，而是在立柱与底梁之间设置了三角支撑结构，利用三角形的结构稳定性抵消训练时产生的水平方向分力，避免立柱受侧向力出现外张变形。所有木质构件的连接节点，除了基础的木螺钉紧固之外，还配套设计了L型金属支架做角部加强，金属支架可以分散节点处的应力集中，避免木质构件在反复受载的情况下出现榫接或螺钉连接位置的劈裂问题。

作为直接与使用者接触的受力杆件，双杠的平行横杆采用1英寸直径的金属管制作，金属管的两端通过预埋的固定座与木质立柱连接，固定座的嵌入深度经过匹配设计，保证横杆在承受竖向载荷时不会出现转动或者脱出。两根横杆的平行度公差控制在合理范围内，避免因横杆不平行导致使用者训练时出现发力不均的问题，横杆的高度设置符合普通成年人群的训练使用需求，底部支撑框架的横向跨距经过测算，保证使用者在做支撑动作时，双脚不会磕碰到底部的横撑结构，同时底梁的延伸长度足够，即使在做大幅度的支撑摆动动作时，整个设备的重心投影也始终落在底部支撑框架的范围内，从结构根源上消除侧翻风险。

安装边界方面，这套双杠不需要做地面预埋固定，只需要放置在平整硬化的地面上即可使用，底部框架的接触面积足够大，配合木质材料本身的摩擦系数，正常训练载荷下不会出现滑移。整体结构的所有构件都采用常见的市售型材，不需要定制特殊规格的材料，加工过程只需要用到基础的切割、钻孔工具，不需要复杂的焊接或者大型机加工设备，装配完成后也可以根据使用场地的情况进行拆解移动，不会像固定式焊接双杠那样无法调整位置。考虑到木质材料的耐久度问题，设计时也预留了表面处理的空间，使用者可以在木质构件表面涂刷防水耐磨的木器漆，提升户外放置时的抗潮抗腐蚀能力，金属横杆部分也可以根据握持需求包裹防滑套，提升使用时的握持稳定性，避免出汗导致的打滑问题。

从结构受力的细节来看，主立柱的截面尺寸选择经过了简化的受力验算，按照常规成年使用者最大自重加动态载荷系数的工况，木方的压应力、弯曲应力都远低于木材的许用应力值，金属横杆的挠度变形也控制在不会影响使用手感的范围内，不会出现横杆明显下弯的情况。底部的中间支撑腿设计，进一步缩短了底梁的悬空跨度，避免底梁在长期受载后出现向下弯曲的变形，整个框架的所有受力节点都做了应力分散处理，没有出现单点受力过大的薄弱位置，即使长期高频使用，也能保持结构的整体稳定性。
