乘用车斜交胎配多辐式轮毂总成结构设计

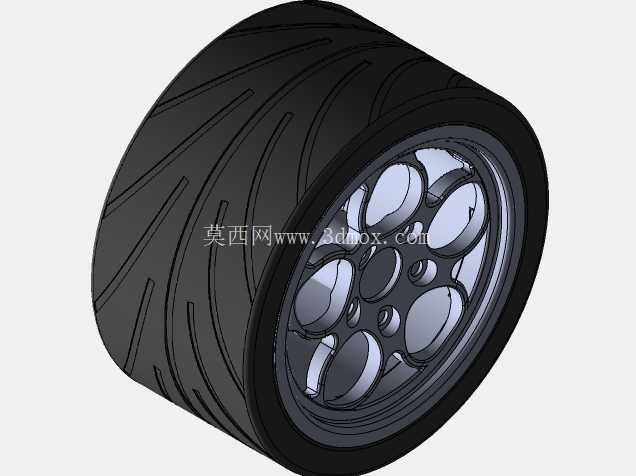

　　从结构拆分来看，总成分为橡胶轮胎与金属轮毂两个核心部分，轮胎采用斜交帘线排布的胎体结构，胎面设计了连续的斜向排水沟槽，沟槽走向与轮胎旋转方向呈固定夹角，既可以在湿滑路面行驶时快速破除胎面与路面之间的水膜，降低滑水风险，也能在干燥路面提供足够的接地摩擦力，胎侧的厚度做了梯度设计，靠近胎圈位置的胶层厚度更大，用来提升与轮辋配合的密封性能，避免长期行驶后出现慢漏气的问题，胎冠位置的胶层硬度控制在邵氏65-70度区间，兼顾耐磨性能与行驶缓冲能力，不会因为硬度过高导致颠簸感强烈，也不会因为硬度过低造成滚动阻力过大、磨损过快的问题。这套车轮总成结构的设计，最初是针对小型乘用代步车的非驱动轮使用场景做的适配，日常工况覆盖城市铺装路面的通勤行驶，也兼顾少量非铺装路面的低速通行需求，作为车辆行走系统的核心承载部件，需要同时承担车身垂直载荷、行驶过程中的纵向制动力与驱动力、转向时的横向侧向力，还要缓冲路面颠簸带来的冲击，避免刚性冲击直接传递到悬架与车身结构。

　　轮毂部分采用整体式铸造结构的设计思路，轮辋的滚道尺寸严格匹配对应规格轮胎的胎圈直径，轮缘位置做了凸起的挡边结构，防止轮胎在大侧向力工况下出现脱圈风险，轮辐采用了多组椭圆镂空的辐条设计，这种结构并非单纯为了外观造型，每一处镂空的位置都经过受力路径的优化，在保证辐条整体抗弯、抗扭强度满足载荷要求的前提下，尽可能去除非受力区域的材料，降低轮毂整体的转动惯量，减少车辆起步、制动时的能量损耗，同时镂空结构也能为制动系统留出足够的通风空间，行驶过程中气流可以穿过辐条间隙带走制动盘、制动片摩擦产生的热量，避免长时间制动出现热衰减的问题。

　　安装配合面的设计上，轮毂中心的定位孔采用基孔制配合公差，与车桥轴头的配合间隙控制在0.02-0.05mm之间，保证轮毂安装后的同轴度，避免高速行驶时出现车轮抖动的问题，周围的螺栓孔分布圆直径严格对应同级别车型的轮毂安装规格，螺栓孔的倒角做了导向设计，方便装配时螺栓顺利穿入，也能保证螺栓紧固后锥面与轮毂孔锥面完全贴合，受力均匀不会出现应力集中。从安装边界来看，这套总成的轴向宽度、最大回转半径都做了严格的尺寸校核，装车后不会与悬架摆臂、减震器、翼子板内衬发生运动干涉，轮胎在最大转向角度、悬架最大压缩行程时都留有足够的安全间隙，轮辐背面的凹陷结构也预留了制动卡钳的安装空间，不需要额外加装垫片就能适配常规的浮动式制动卡钳结构。

　　实际建模过程中，轮胎部分的曲面做了连续的曲率过渡，胎面沟槽的深度随着胎侧方向逐渐变浅，避免沟槽根部出现应力集中导致胎体开裂，轮毂部分的所有转角都做了圆角处理，尤其是辐条与轮辋、辐条与中心安装盘的连接位置，圆角半径根据受力大小做了差异化设计，消除加工与使用过程中的应力集中点，提升整体结构的疲劳寿命。在日常的结构选型参考中，这类车轮结构的建模逻辑可以延伸到不同载荷等级的车型设计中，只需要调整轮胎的断面宽度、轮毂的螺栓分布参数、辐条的厚度尺寸，就能适配不同整备质量的车型使用需求，不需要重新搭建整体的结构框架，能大幅缩短同类型部件的设计迭代周期。
