本田锋范进气歧管密封垫片结构设计

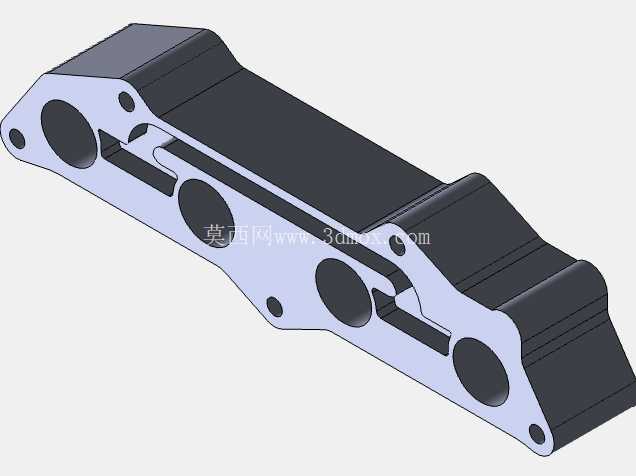

　　在乘用车动力系统的密封设计环节，进气歧管与缸盖结合面的密封性能直接影响发动机的充气效率、空燃比控制精度，甚至会引发怠速抖动、动力输出不足等常见故障，歧管垫片作为该结合面的核心密封元件，其结构设计需要兼顾密封可靠性、安装适配性与长期使用的抗形变能力。这款适配本田锋范车型的歧管垫片，在结构设计上完全贴合对应机型进气歧管的安装界面，整体采用长条形异形轮廓，沿长度方向分布的四个大尺寸通孔对应歧管的四个进气道通路，孔位边缘做了小幅翻边强化处理，避免安装时密封面被螺栓压紧力切损，同时在每个通路孔周边预留了均匀的螺栓压紧区域，保证密封面的压力分布连续无断点。

　　从实际装车的应用场景来看，这类歧管垫片需要承受进气歧管侧的负压波动、发动机运行带来的持续振动，以及舱内高低温交替的工况，因此在结构设计时，垫片的非通路区域做了多处异形镂空，一方面可以避让歧管与缸盖结合面上的定位销、凸台等结构，避免安装时出现干涉，另一方面也能平衡不同区域的压紧形变，防止局部压应力过大导致垫片早期损坏，或是局部压力不足引发密封失效。在安装边界的设计上，垫片的外轮廓完全匹配歧管结合面的外形尺寸，边缘预留的小尺寸定位孔与缸盖、歧管上的定位销精准对应，安装时可以快速实现定位，不需要反复调整孔位对齐度，能有效提升总装环节的装配效率。

　　垫片的厚度设计参考了原厂密封间隙的要求，既能够填充结合面的微观加工不平度，又不会因为厚度过大导致进气道的通流截面发生变化，影响进气歧管的原有谐振效应。从功能特性来看，这款垫片的密封筋沿每个进气道孔的周边连续分布，在螺栓压紧后可以形成闭合的密封环带，阻断进气通路与外部的气体交换，避免未经计量的空气进入进气道导致空燃比失准，同时也能防止曲轴箱通风管路接入位置的油气出现渗漏。在设计思路上，这款垫片没有采用通用的平垫片结构，而是针对对应机型歧管的特殊轮廓做了适配，垫片两端的异形切角完全贴合歧管端部的安装凸台轮廓，避免了多余的材料伸出到密封面之外，防止长期使用后伸出部分被高温老化脱落，掉入发动机舱引发次生故障。

　　实际维修场景中，这类售后替换垫片需要完全匹配原厂件的安装尺寸，不需要对歧管或者缸盖结合面做任何二次加工，就可以直接安装替换，密封性能可以达到原厂配件的同等水平，能够满足车辆日常使用的全工况密封需求。在结构细节上，垫片上分布的多个小尺寸通孔对应歧管安装的螺栓位置，孔位的位置度公差控制在±0.1mm以内，保证安装时螺栓可以顺利穿过，不会出现孔位偏斜导致的垫片移位，每个螺栓孔周边都做了小幅的承压强化处理，避免螺栓拧紧时压溃垫片基材，导致密封压力下降。不同于其他部位的密封垫片，进气歧管垫片不需要承受高温排气的冲刷，但是需要长期耐受进气中的油气、灰尘杂质的侵蚀，因此结构设计上在密封面之外没有多余的冗余结构，尽可能减少垫片与外界环境的接触面积，降低材料老化的速度。从三维建模的角度来看，这类异形密封垫片的建模需要先提取歧管结合面的完整点云数据，再根据密封需求设计密封筋的位置与高度，同时反复校验安装时的干涉情况，确保每个镂空、每个孔位都能和周边零件完美适配，不会出现安装卡滞、密封不严的问题。
