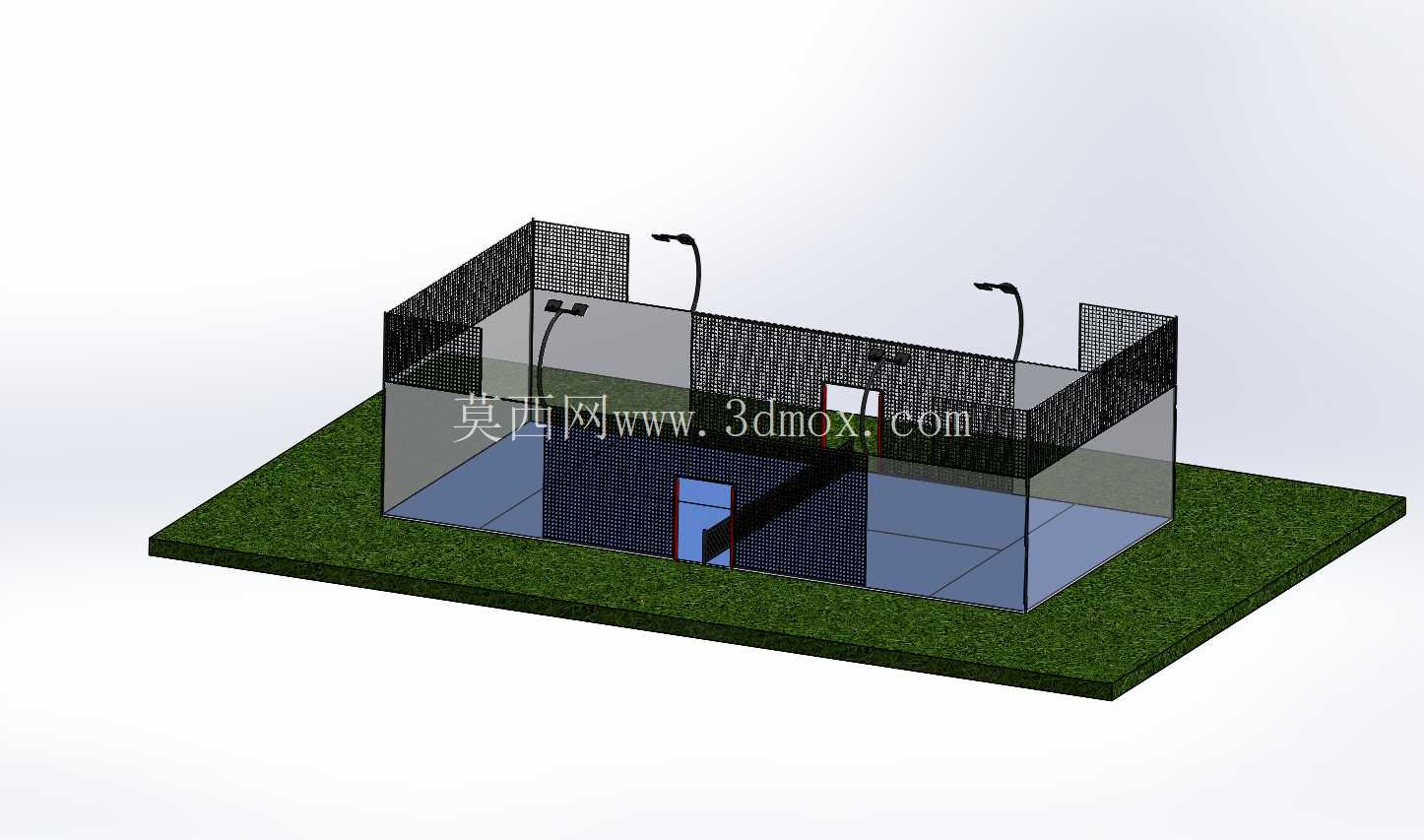

标准板式网球场场地结构三维设计

　　在社区运动配套、商业体育场馆、校园运动区的规划建设环节，板式网球场的结构落地一直是场地设计中的细分专项，不同于常规露天球类场地，板式网球对围合结构、地面铺装、配套照明的匹配度有明确的工程要求，这套三维结构完整还原了标准板式网球场的全部实体构造，可直接用于场地规划阶段的方案校验、结构干涉检查以及施工前的技术交底。从实际使用场景出发，板式网球场需要兼顾运动过程中的球体拦截、人员运动安全、夜间使用照明、场地边界清晰这几个核心需求，设计过程中首先确定了场地的核心比赛区域尺寸，严格遵循板式网球运动的场地规范划定内部活动范围，地面层采用分层设计逻辑，最下方为硬化基础层，上方铺设仿真草皮面层，既满足运动过程中的脚步缓冲需求，也能保证球体反弹的一致性，避免因地面平整度问题影响运动体验。

　　围网结构是这套设计的核心部分，整体采用半围合式构造，场地两侧及端部设置不同高度的围网，下半部分为实体围挡结构，上半部分为网状防护结构，这种组合式设计一方面可以拦截低速击打、贴地飞行的网球，避免球体飞出场地增加捡球成本，另一方面上半部分的网状结构不会完全遮挡视线，保证场地内外的视觉通透，减少封闭场地带来的压抑感，围网的支撑立柱采用等间距排布，每根立柱的底部都设置了与基础层连接的固定点位，安装时可直接通过膨胀螺栓与硬化地面固定，无需额外做复杂的预埋结构，降低现场施工的难度。场地出入口设置在围网的侧方位置，采用与围网同色系的平开式门体，门体尺寸满足单人携带球拍通行的宽度要求，门轴位置设置了限位结构，避免门体开启角度过大碰撞围网立柱。

　　照明设施布置在围网的顶部位置，采用双侧对称排布的高杆灯，灯杆高度经过视线模拟校验，既保证整个比赛区域的照度均匀度满足夜间运动需求，也不会让灯光直接射入运动人员的视线范围内造成眩光，灯杆的走线全部隐藏在围网立柱的内部空腔中，外部没有明露的管线，既提升了整体结构的整洁度，也避免管线外露被球体击打造成损坏。从安装边界来看，整套结构的外围尺寸预留了足够的检修空间，围网外侧与场地周边的绿化或通道之间保留了不小于0.5米的操作距离，方便后期对围网、照明设施进行维护更换，地面草皮层的边缘设置了收边条，将草皮与外部的绿化区域做明确分隔，避免雨水冲刷带起的泥土污染比赛场地。在建模过程中，所有结构件都做了参数化的特征处理，比如围网的网孔尺寸、立柱的间距、灯杆的悬挑长度都可以根据实际场地的大小做参数调整，不需要重新绘制基础特征，适配不同规模的场地建设需求，结构之间的连接位置都还原了实际的连接工艺，比如立柱与横梁的螺栓连接、围网与框架的压条固定、灯杆与顶部横梁的法兰连接，这些细节都可以直接导出为工程图用于生产加工，不需要二次深化结构。

　　不同于纯外观展示的场地模型，这套结构在设计时充分考虑了实际施工中的公差配合，所有相邻构件之间都预留了合理的安装间隙，避免现场安装时出现构件无法对位的问题，围网的网状结构采用简化的等效建模方式，在保证视觉还原度的前提下降低了模型的整体数据量，方便在方案汇报时流畅加载展示，也可以导入到渲染软件中做不同材质、不同光照环境下的效果模拟，帮助建设方提前预判场地建成后的实际视觉效果。
