手推滚筒式网球捡拾收纳装置结构设计

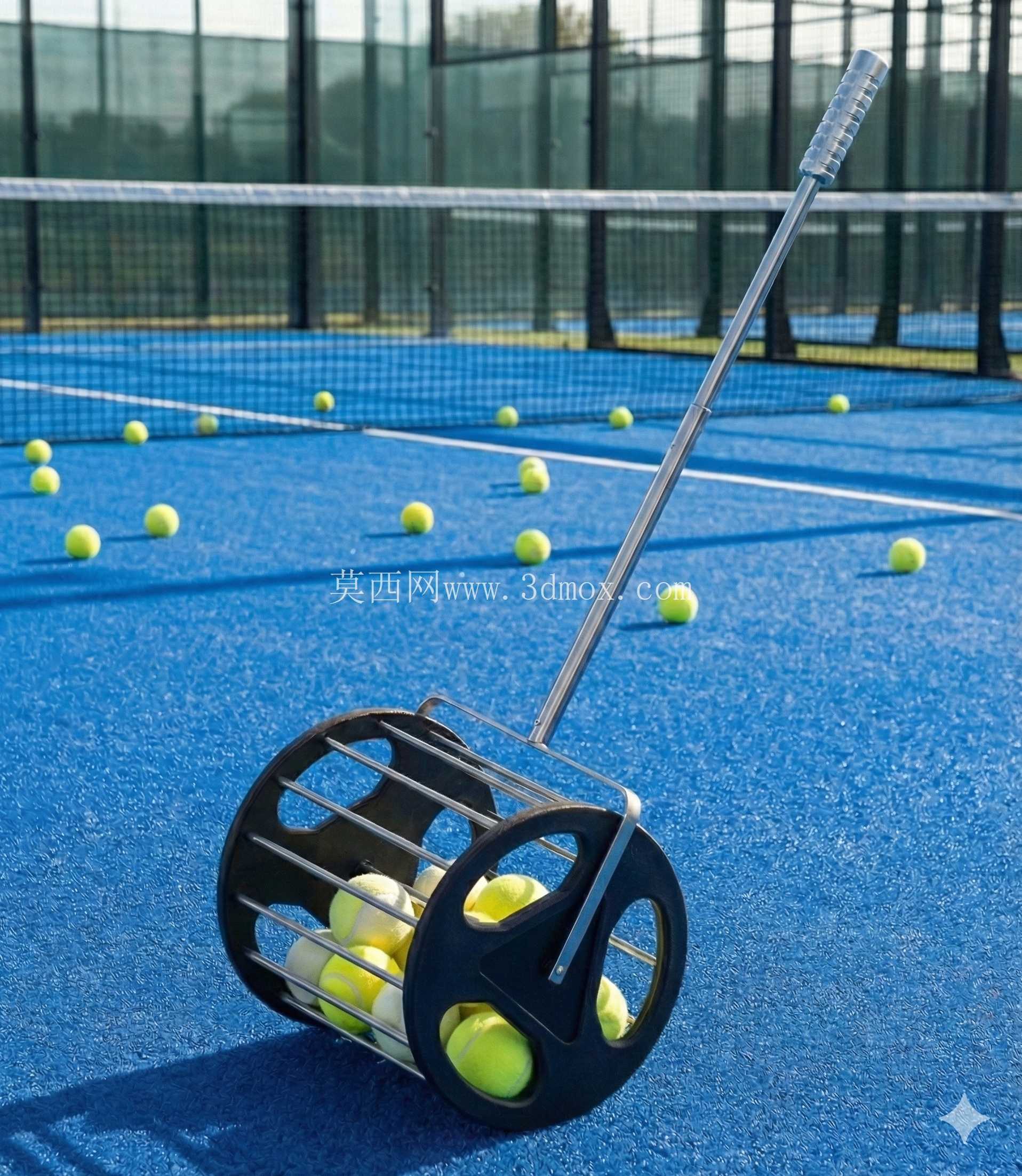

　　日常网球训练场景中，散落满场的网球捡拾一直是占用训练时间、增加额外体力消耗的环节，这款手推滚筒式捡球装置，就是针对网球场日常训练、俱乐部教学场景下的高频拾球需求设计的，完全替代人工弯腰逐个捡球的操作，大幅降低拾球环节的体力支出。从实际使用逻辑出发，装置整体采用手推行走的操作形式，上部为细长金属推杆，顶端设置带防滑纹理的握持套，适配不同身高使用者的操作姿态，推行时无需大幅弯腰，握持手臂自然下垂即可控制推行方向，推杆与下部滚筒架采用刚性连接，连接处做了圆角过渡避免应力集中，推行过程中受力传递直接，不会出现连接部位晃动摇摆的问题。

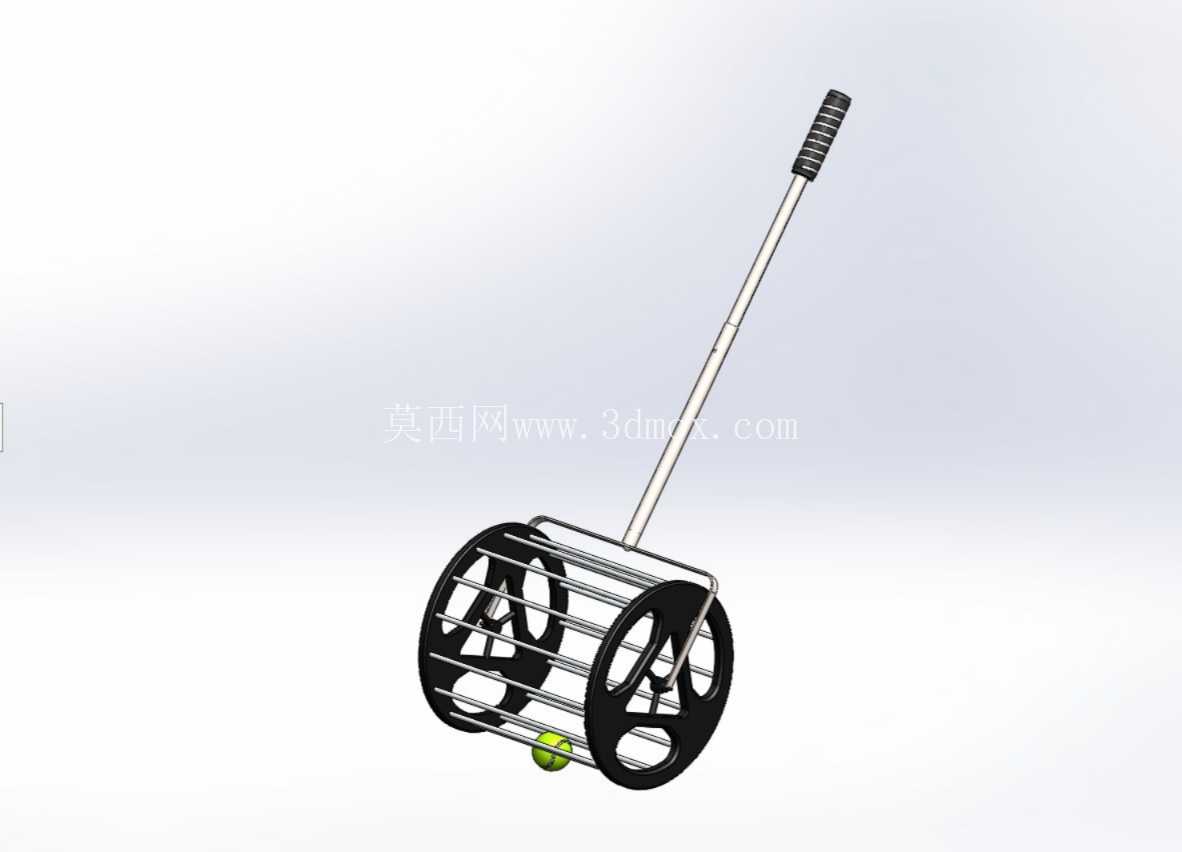

　　下部核心拾球组件为双轮支撑的笼式滚筒结构，两侧是带镂空减重结构的尼龙滚轮，滚轮外圈做圆弧过渡，在网球场塑胶地面、硬地场地上推行时滚动阻力小，遇到场地微小接缝、轻微凸起也能顺畅通过，不会出现卡滞颠簸的情况；两个滚轮之间环绕布置多根平行的金属栅条，栅条之间的间隙经过反复校核，尺寸略小于标准网球直径，当滚筒在地面推行碾压过网球时，栅条受网球挤压产生微小弹性形变，间隙临时扩张让网球进入滚筒内部腔体，之后栅条弹性复位，间隙恢复原有尺寸，进入腔体的网球就无法自行掉出，整个拾球过程无需额外设置锁止、拨片之类的活动构件，完全依靠结构本身的形变特性完成拾球动作，活动部件少意味着长期使用的故障概率极低，日常维护仅需定期清理栅条缝隙夹带的杂物即可。

　　滚筒内部的储球腔体没有额外分隔结构，单次推行可容纳数十个标准网球，当需要取出收集的网球时，只需将滚筒倾斜，对准收纳球袋或球筐，稍微施加外力让栅条间隙扩张，就能让内部的网球顺着间隙滚出，取球操作无需拆解任何部件，单手即可完成。从设计思路上看，整个装置没有采用复杂的传动或者电控结构，所有功能都通过纯机械结构实现，尼龙侧轮的选材兼顾了结构强度与弹性形变需求，金属栅条选用弹性适中的金属材质，既保证长期反复形变不会出现塑性变形或者断裂，又能控制整体重量，整套装置总重量控制在普通使用者单手提携可承受的范围内，场边转移、收纳存放都很方便。

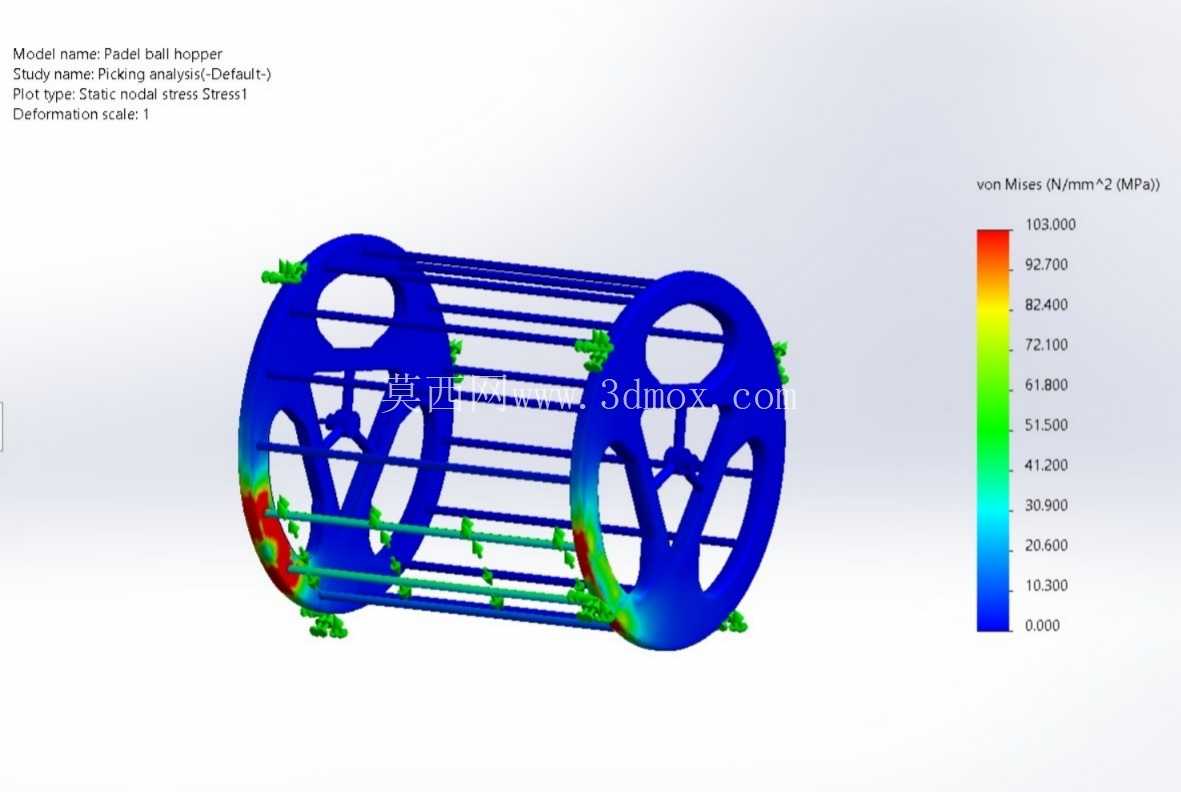

　　尺寸边界方面，滚筒整体直径控制在300mm左右，推行时栅条最低点与地面完全贴合，不会出现漏捡的情况，推杆总长度适配1.5m到1.9m身高人群的直立握持需求，滚轮宽度与笼体宽度匹配，推行时的行走轨迹宽度适中，在球场边线、围网旁边的角落位置也能顺畅推行，不会因为宽度过大无法贴近围网捡拾角落的网球。结构可靠性层面，所有金属构件的连接部位都做了应力校核，在满储球状态下推行、甚至小幅抬动装置转移时，连接部位的应力都远低于材料屈服强度，尼龙侧轮的镂空结构在保证减重效果的同时，轮辐的受力分布经过优化，推行时遇到小台阶、场地凸起的冲击载荷也不会出现轮辐断裂的问题，栅条与侧轮的连接采用嵌入式固定，长期滚动颠簸不会出现栅条松脱、移位的情况。实际场地测试中，该装置在硬地网球场、丙烯酸网球场、塑胶网球场上都能顺畅使用，拾球效率相比人工弯腰捡拾提升数倍，尤其适合多球训练场景下，教练或者学员快速清理场地散落网球的需求，装置本身没有尖锐外露的构件，推行过程中不会刮蹭场地地面，也不会对周边人员造成磕碰伤害，日常不用时可以直立靠在场地围网边，占用的存放空间极小。
