可用于腕部肌肉锻炼的A型握力器结构设计

日常健身场景里，握力训练是很多上肢力量训练、术后手部功能康复环节里容易被忽略的部分，这款握力器的结构设计，完全围绕手部握持施力的力学路径展开，没有多余的装饰性结构，所有部件都服务于施力与回弹的核心功能。从实际使用场景来看，这类握力器既可以放在办公桌面，供久坐人群间隙活动腕部与指屈肌，也可以作为健身爱好者前臂力量训练的配套小器械，还能适配康复科手部功能恢复的训练需求，不同场景下对握持的舒适度、回弹阻力的平顺性要求一致，这也是设计时优先考量的核心指标。

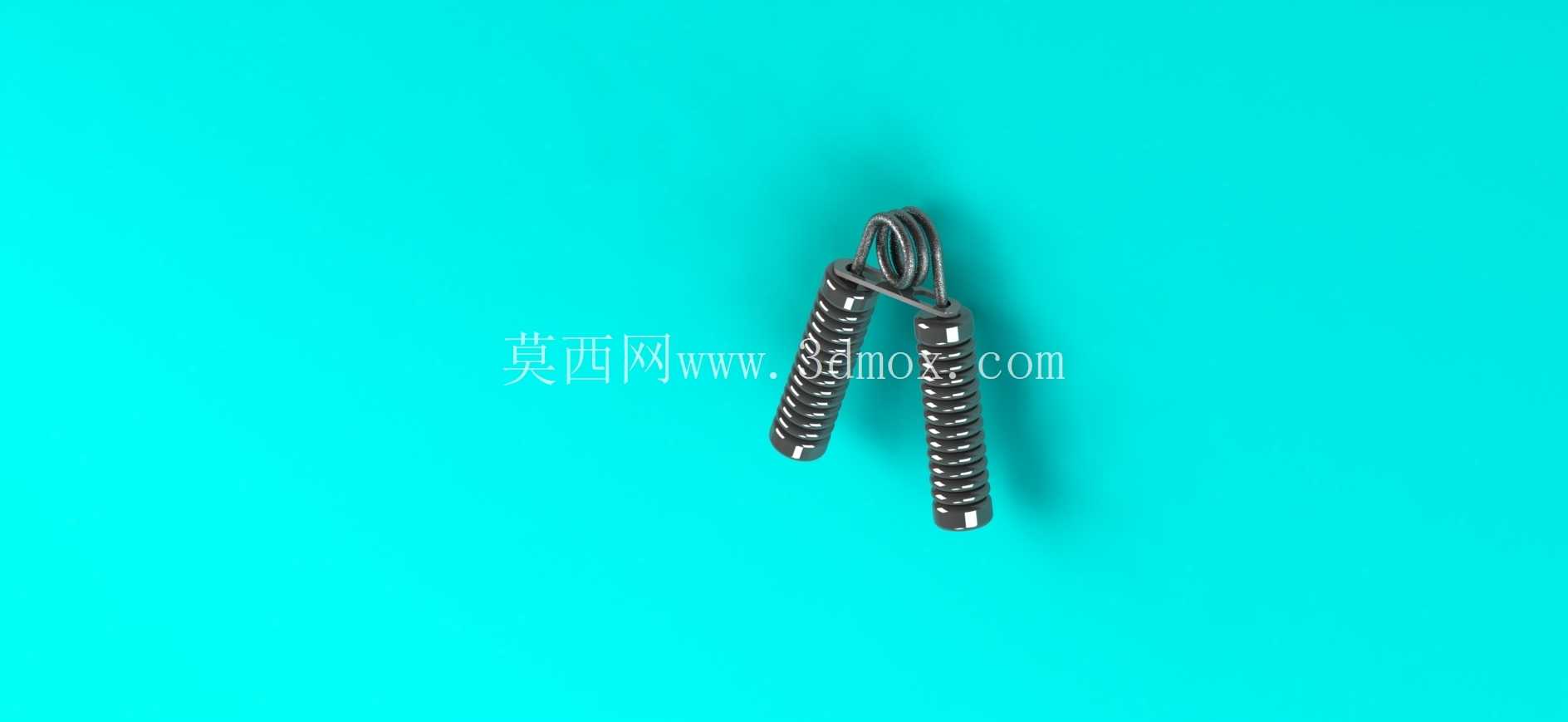

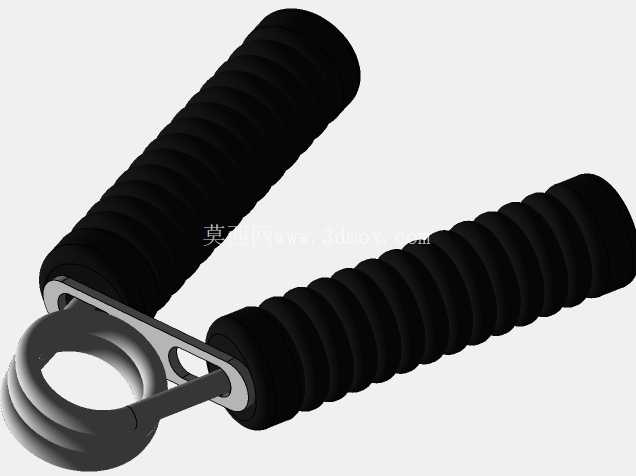

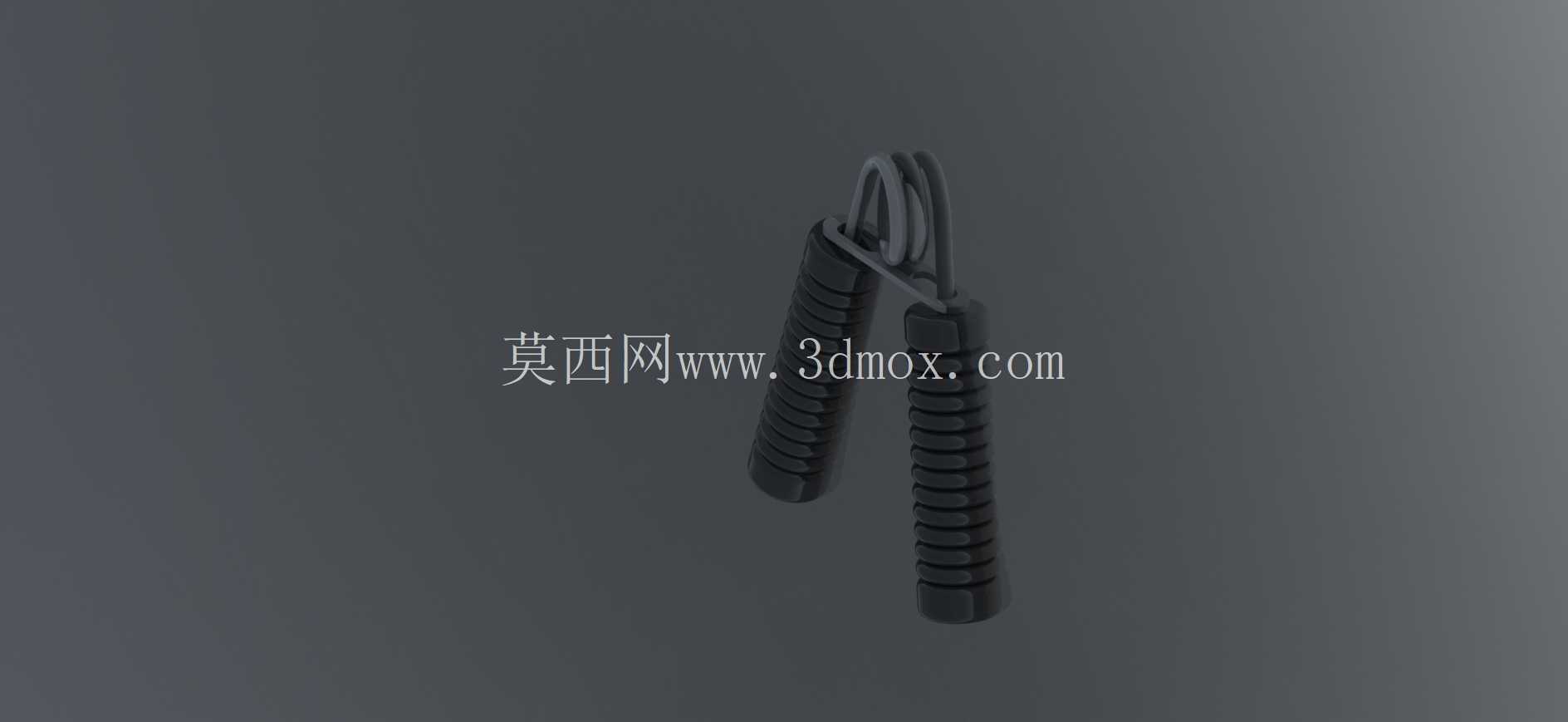

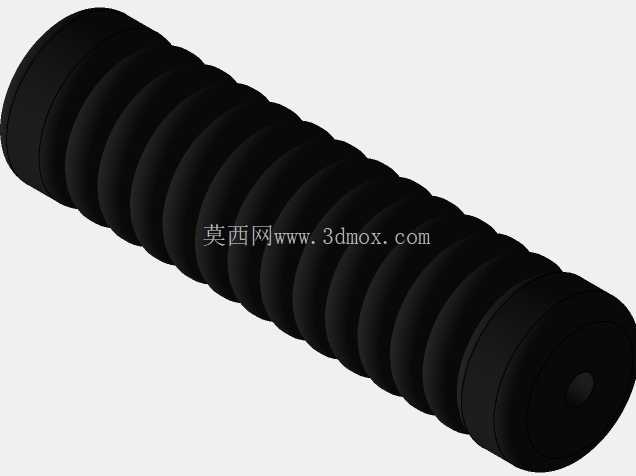

整体结构采用对称式双握把搭配中置扭力弹簧的布局，两个握把的转轴位置做了内嵌式的弹簧安装槽，弹簧的两个支脚分别卡入对应握把的定位卡槽内，不需要额外的紧固件就能实现弹簧的固定，装配时只需要将弹簧对准卡槽压入，再穿入转轴销即可完成整机组装，这种无螺丝的装配结构既减少了零件数量，也避免了长期使用后紧固件松动导致的结构晃动问题。握把的外形完全贴合人手握持时的指腹轮廓，每一圈防滑凸棱的间距控制在8mm，刚好匹配成年人手指自然弯曲时的指节间距，握持时每根手指都能卡入对应的凸棱间隙，不会出现打滑的情况，握把的截面做了椭圆化处理，长轴方向垂直于施力方向，握持时手掌的受力面积更大，长时间训练也不会出现局部压痕。

从尺寸边界来看，整器收拢状态下的总长度控制在150mm，最大宽度在握把底端位置为110mm，厚度方向因为弹簧做了内嵌处理，最大厚度仅28mm，不管是放在公文包还是运动背包侧袋都不会占用过多空间，完全满足便携使用的需求。转轴位置的配合间隙控制在0.1mm以内，既保证两个握把可以顺畅绕轴转动，又不会出现径向晃动导致的施力偏移，弹簧的扭力参数经过匹配，常规款的阻力在25kg左右，刚好适配普通人群的训练强度，如果需要调整阻力，只需要更换不同线径的扭力弹簧即可，不需要改动其他结构件，具备很好的配件通用性。

设计过程中特意规避了尖锐的棱角结构，所有外露的边缘都做了R2以上的圆角处理，弹簧的两个端头位置做了包胶处理，避免使用过程中弹簧端头剐蹭手部，握把的材质选用硬质工程塑料搭配表面软胶覆层，内部的加强筋沿着施力方向布置，在保证整体结构强度的前提下，将单只握把的重量控制在40g以内，整器总重量不超过120g，便携性表现优异。实际施力时，力的传递路径从握把底端的握持位置，通过握把本体传递到转轴，再通过转轴将力作用到扭力弹簧上，弹簧产生形变储存能量，松手后弹簧复位带动握把回到初始位置，整个运动过程中两个握把的转动角度控制在0到35度之间，刚好匹配人手握持时的最大张合角度，不会出现角度过大导致的弹簧过应力问题，也不会因为角度过小导致训练行程不足。

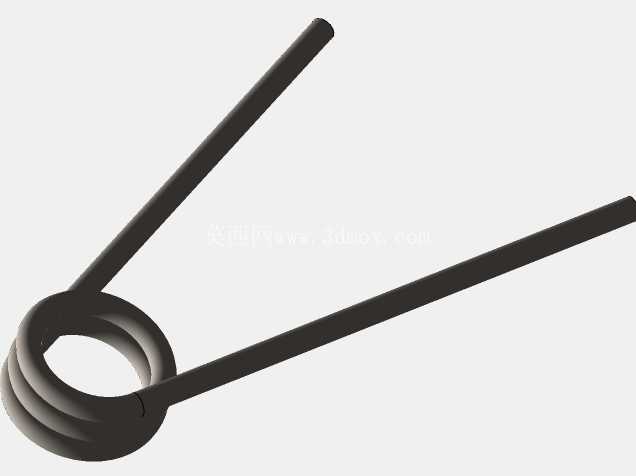

从结构可靠性角度来看，弹簧选用65Mn材质，经过淬火回火热处理，表面做了发黑防锈处理，长期反复伸缩也不会出现锈蚀或者弹力衰减的问题，转轴销选用不锈钢材质，和塑料握把的转轴孔之间做了自润滑设计，不需要额外添加润滑剂就能保证长期转动顺畅，不会出现卡滞的情况。握把表面的防滑凸棱做了渐变高度设计，靠近转轴位置的凸棱高度稍低，靠近握把底端的凸棱高度稍高，刚好匹配握持时不同手指的施力角度，进一步提升握持的贴合度。这类小器械的设计看似简单，实则需要充分结合人体工学的实际参数，每一处尺寸的设定都要匹配人手的实际生理结构，不能只追求外观好看而忽略实际使用的舒适度，否则长期使用很容易造成手部的局部压迫，甚至影响训练效果。
