立式多层哑铃收纳放置架结构设计

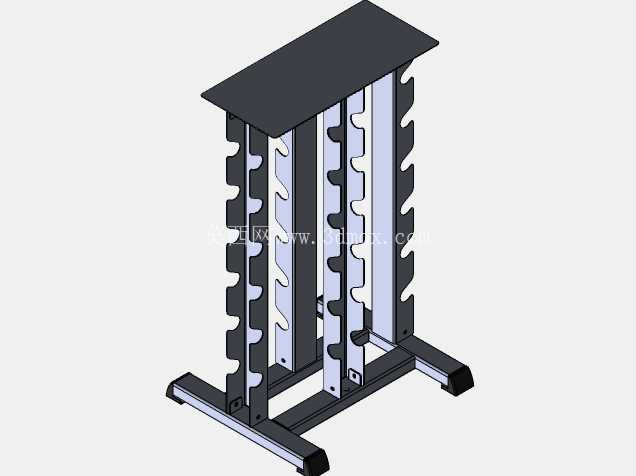

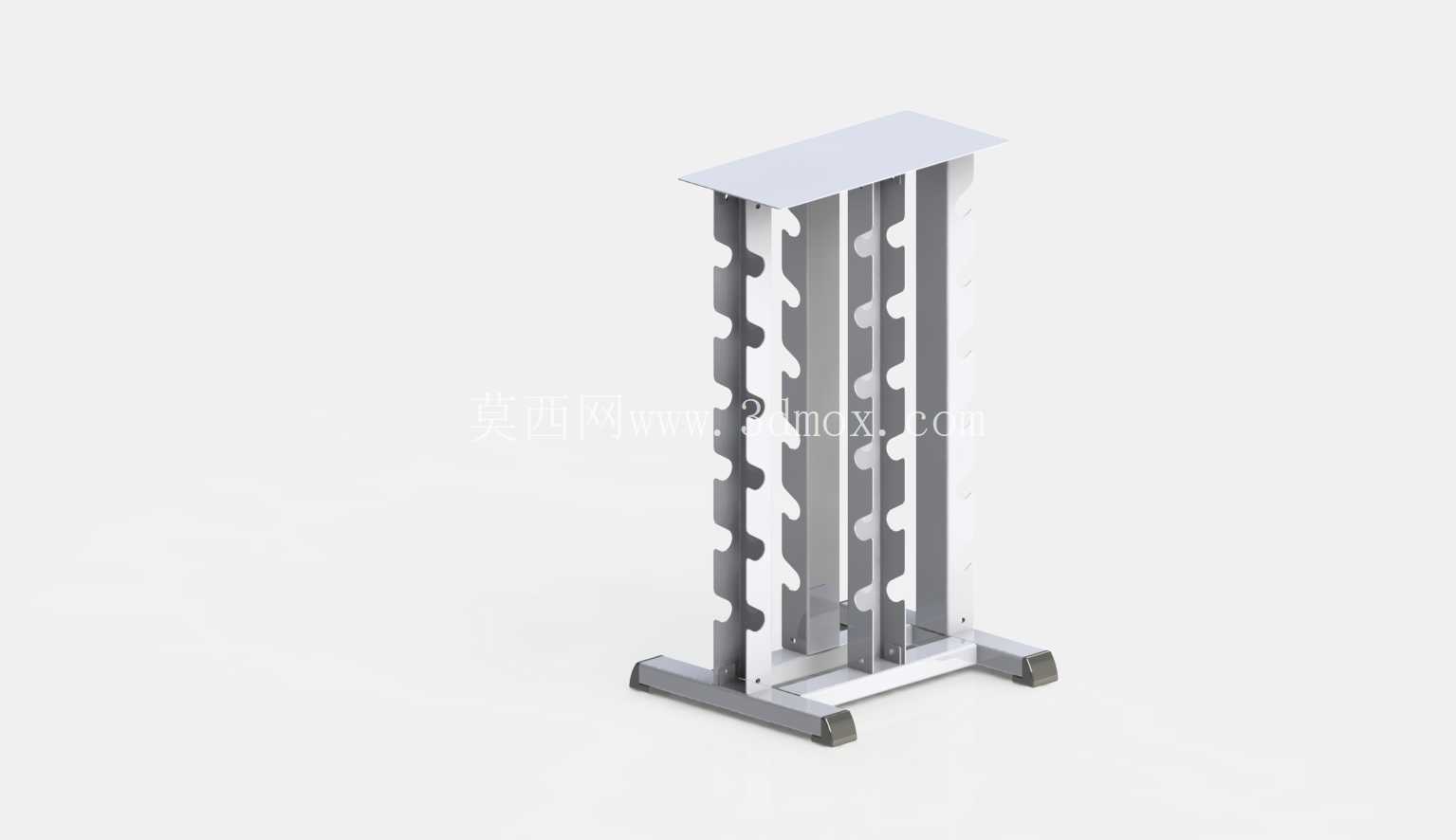

　　这款立式哑铃收纳架主要面向商用健身房、企事业单位健身区、家庭健身空间等场景使用，核心作用是规整存放不同重量规格的哑铃，避免健身器材随意堆放占用地面空间，同时减少器材磕碰损伤的概率，也能让健身区域的动线更顺畅，避免人员走动时被散落的哑铃绊倒。从结构设计来看，整体采用立式双侧排布的承载思路，主体框架由四根竖向支撑立柱作为主要承力构件，立柱上加工有连续的弧形卡槽，每一组卡槽对应一个哑铃的握杆放置位，卡槽的弧度经过匹配哑铃握杆直径的设计，放置后哑铃不会出现滚动滑落的情况，双侧排布的方式可以在同等占地面积下提升一倍的存储容量，充分利用垂直方向的空间。

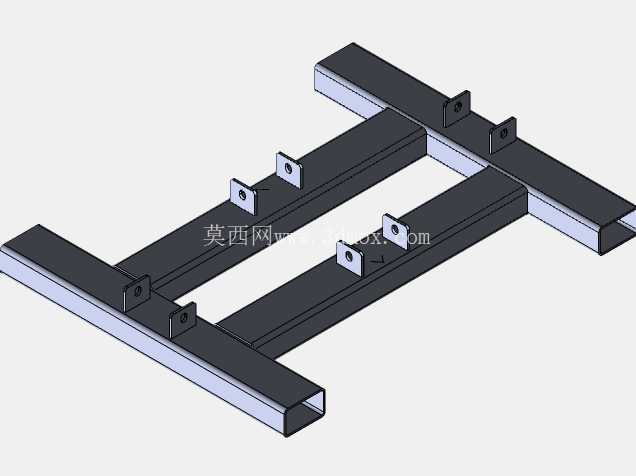

　　底部采用H型加宽支撑底座，底座的四个端点位置配置了防滑减震脚垫，脚垫采用硬质耐磨橡胶材质，既可以增大架体与地面的摩擦力，避免取放哑铃时架体出现滑移，也能缓冲哑铃放置时产生的冲击载荷，避免硬质金属底座直接接触地面划伤地板，同时分散整体载荷降低对地面的压强。顶部设置了一块平整的置物平台，可以临时放置健身毛巾、运动水杯、健身记录卡等小物件，提升使用过程的便利性。设计过程中首先考虑的是承载稳定性，竖向立柱的壁厚经过载荷校核，能够满足满配存放哑铃时的承重要求，不会出现立柱弯曲变形的问题；卡槽的间距经过人体工程学验证，相邻哑铃放置后预留足够的手部操作空间，取放时不会碰到相邻的哑铃，操作顺畅。

　　安装边界方面，架体整体占地面积较小，不需要在地面做膨胀螺栓固定，直接放置在平整的硬质地面即可使用，对安装场地的要求低，不需要额外的施工工序，开箱后仅需要将支撑立柱、底部底座、顶部平台通过标准紧固件拼接即可完成组装，组装过程不需要专用工装，普通人员按照装配指引即可快速完成。架体的边缘位置都做了圆角钝化处理，没有尖锐的毛刺棱角，避免人员在取放器材时被划伤，符合健身器材的安全设计要求。从实际使用的角度出发，这种立式结构相比平铺式的哑铃架，能够节省超过60%的地面占用面积，尤其适合面积有限的健身区域使用，金属材质的框架表面做了静电喷塑处理，耐汗渍腐蚀，日常清洁只需要用湿抹布擦拭即可，维护成本极低。

　　卡槽的排布从下到上可以适配不同重量的哑铃，大重量哑铃放置在下层位置，降低架体的整体重心，进一步提升架体的稳定性，小重量哑铃放置在上层，取放时更省力，符合日常健身的使用习惯。架体的整体宽度经过适配常规哑铃的长度设计，双侧放置哑铃后，哑铃片不会超出架体的底座轮廓，不会额外占用周边的通行空间，通道预留时只需要在架体正面留出足够人员站立取放的操作距离即可，不需要额外预留侧面的冗余空间。
