20毫米织带用Vaude背包快拆插扣结构

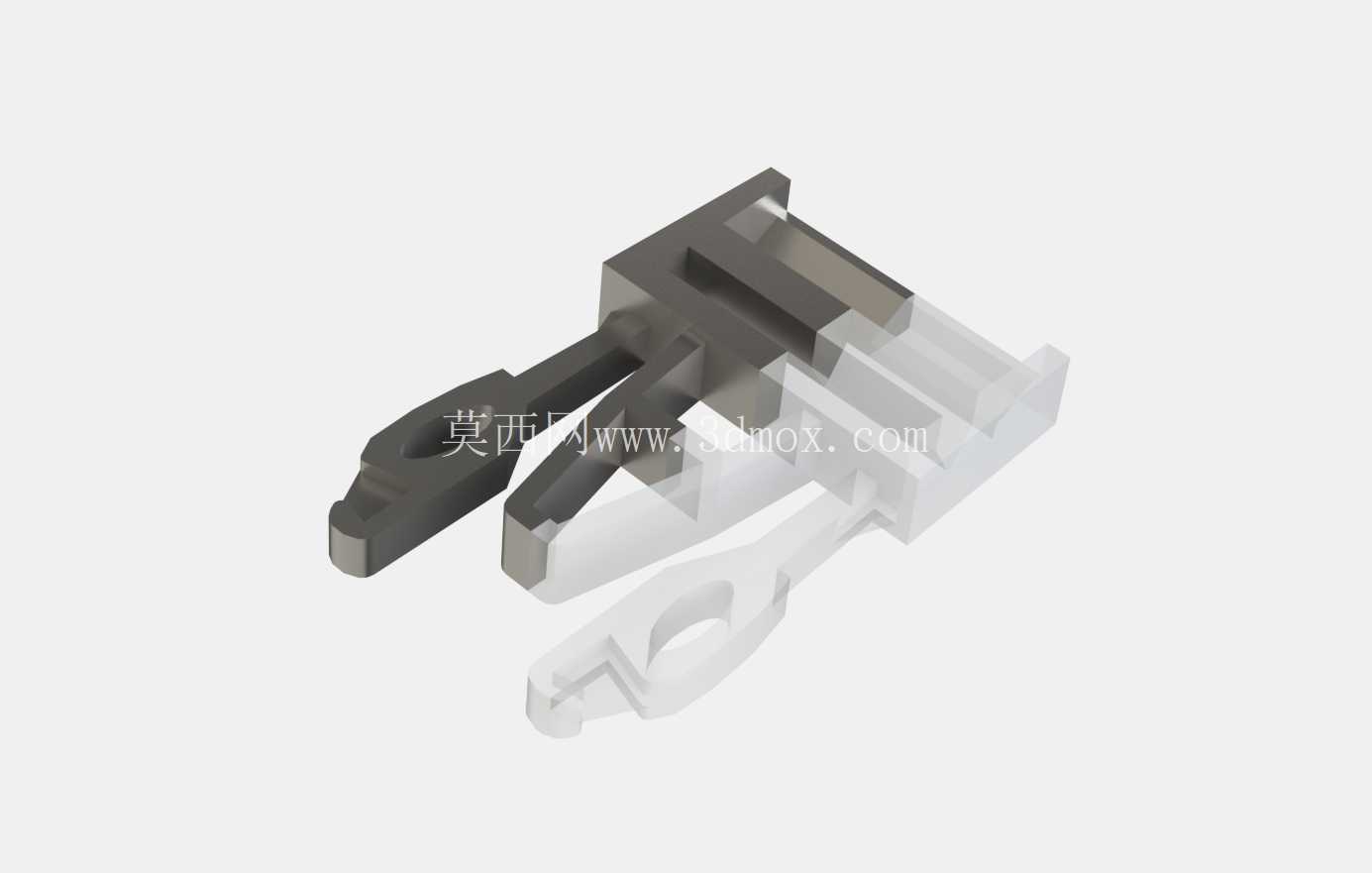

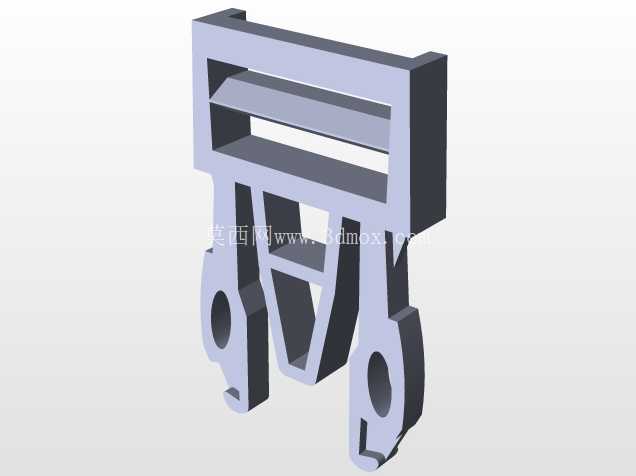

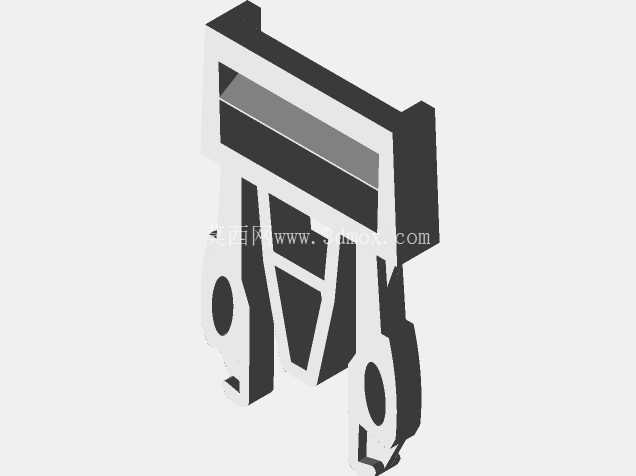

　　从结构设计逻辑来看，这款插扣采用公母对插的卡扣式锁紧原理，公端设置带弹性形变空间的锁止臂，母端预留对应锁止卡槽，插入时锁止臂受挤压向内收拢，到位后自动弹开卡入卡槽实现锁止，解锁时只需按压两侧锁止臂即可快速分离，单手即可完成操作，完全适配户外行进中戴手套操作、视线受阻情况下的盲操需求。设计阶段重点考量了织带穿装的便利性，公母两端均预留贯通式织带穿槽，穿槽内部设置多道横向防滑凸筋，织带穿入后反向折回缝合即可完成固定，凸筋结构可以避免织带在长期受拉状态下出现滑移松脱，同时穿槽的边缘全部做R0.5以上的圆角过渡，避免尖锐棱边切割织带纤维，大幅提升织带连接部位的疲劳寿命。户外背包的织带连接扣件是背负系统中承担载荷传递、快速调节功能的核心小尺寸结构件，这款适配20毫米宽度织带的快拆插扣，最初为Vaude系列户外背包的挂载、束紧结构设计，实际应用场景覆盖徒步背包主仓束紧、外挂装备固定、腰带快拆连接、肩带长度调节等多个户外装备受力节点，同时也可迁移应用到战术装具、宠物胸背带、便携工具收纳包、医疗转运绑带等需要频繁开合、承受持续拉力的织带连接场景。

　　尺寸边界上，插扣整体适配20毫米宽度的标准尼龙、丙纶织带，织带穿槽的净宽度设置为20.5毫米，预留0.5毫米的装配间隙，兼容不同厂商生产的织带厚度公差，公端插入母端的配合深度为12毫米，锁止臂的卡合深度达到2.2毫米，在承受150牛的静态拉力时不会出现意外脱开，完全满足户外背包满载状态下的束紧载荷要求。材质选型上，这类插扣通常采用POM聚甲醛注塑成型，材料本身具备优异的抗冲击性能、耐低温性能与自润滑特性，在零下20摄氏度的低温环境下依然能保持足够的弹性，不会出现锁止臂脆断的问题，同时材料表面摩擦系数适中，插拔过程手感顺滑无卡顿，长期反复开合后磨损量极小。

　　结构细节上，插扣的外露表面全部做圆弧过渡处理，没有突出的尖锐棱角，避免在背负过程中硌伤使用者皮肤或者勾刮衣物面料，锁止臂的按压面设置了细密的防滑纹理，湿手或者戴薄手套操作时也不会出现打滑问题。从建模实现的角度来看，这款插扣的结构需要重点处理公母端的配合公差，锁止臂的形变空间需要根据POM材料的弹性模量计算预留，既要保证插拔力度适中，又要避免锁止臂形变量过大出现塑性变形，织带穿槽的防滑凸筋高度设置为0.3毫米，过高会增加织带穿装的阻力，过低则无法起到防滑止退的作用。

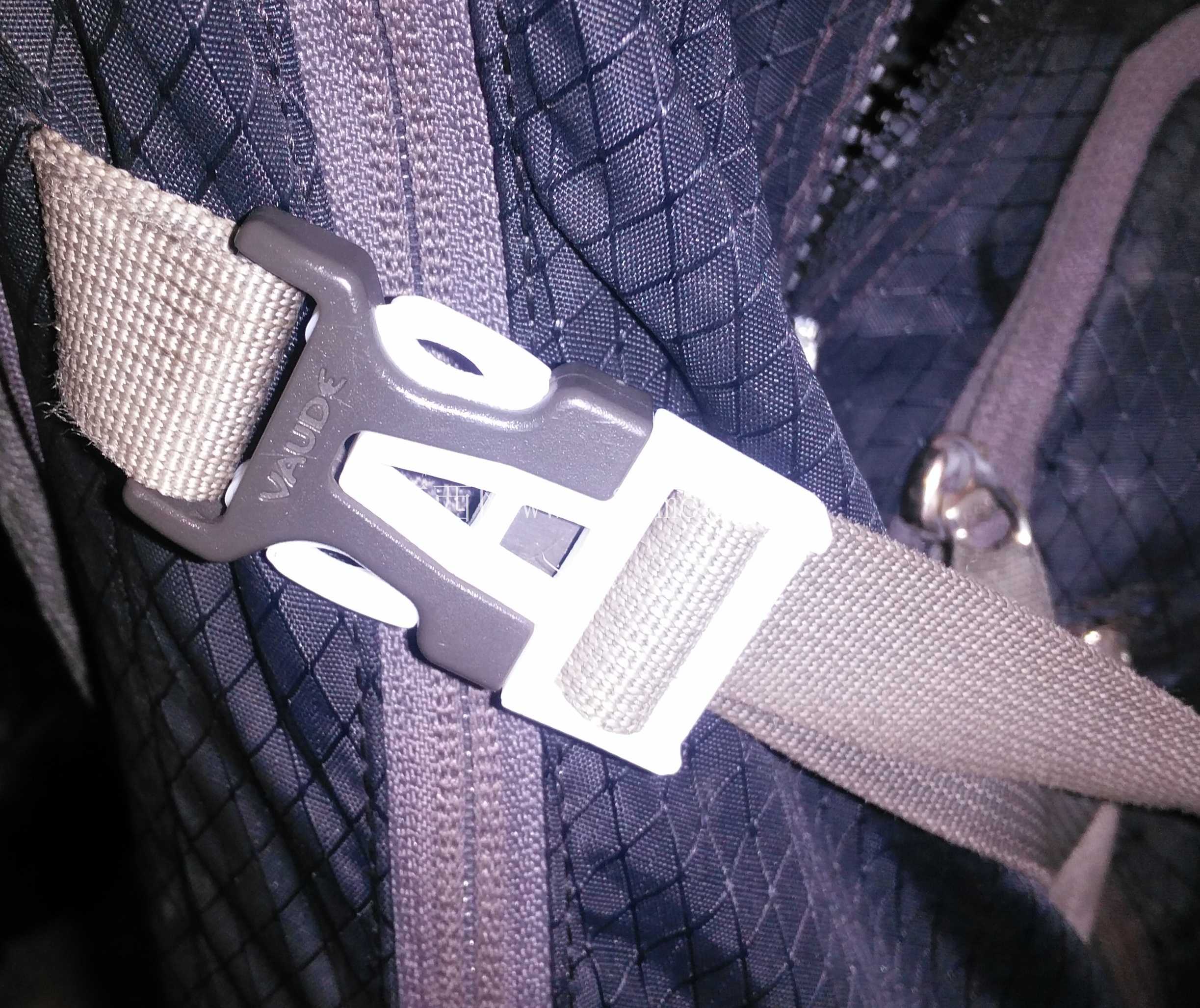

　　实际使用中，这类插扣的失效形式通常为锁止臂长期反复形变后出现疲劳断裂，或者织带穿槽边缘锐边切割织带导致织带断裂，因此在结构设计时特意在锁止臂的根部做了加厚过渡处理，降低根部的应力集中系数，同时穿槽的出入口位置都做了翻边圆弧处理，分散织带弯折处的应力集中，提升整体结构的耐用性。除了户外背包领域，这类标准化的20毫米织带插扣还被广泛应用在各类需要织带快拆连接的工业场景，比如仓储笼的束带连接、设备防护套的快速固定、康复辅具的绑带连接等，只要是采用20毫米宽度织带作为连接载体、需要频繁开合的场景，都可以采用这款插扣作为连接紧固件，其稳定的锁止性能、便捷的操作方式、优异的耐候性能，能够满足绝大多数民用与轻工业场景的使用需求。
