哈雷摩托改装用前挡泥板前部支撑支架

在巡航摩托车改装领域，前挡泥板的固定可靠性直接影响骑行过程中的泥水遮挡效果与整车外观完整度，这款针对哈雷车型开发的前挡泥板前部支撑支架，正是为解决改装挡泥板与原车前叉安装点位不匹配、常规薄型支架高速行驶易震颤变形的问题设计。从实际装车场景来看，这类支架多用于哈雷软尾、戴娜系列车型更换复古风格加长前挡泥板、定制宽体前挡泥板的改装作业，原车自带的挡泥板固定点位仅适配原厂尺寸挡泥板，更换非原厂配件时往往存在安装孔位错位、支撑跨度不足的问题，该支架通过U型弯折的整体结构，在不破坏原车前叉安装基准的前提下，为改装挡泥板提供额外的前部承载支撑。

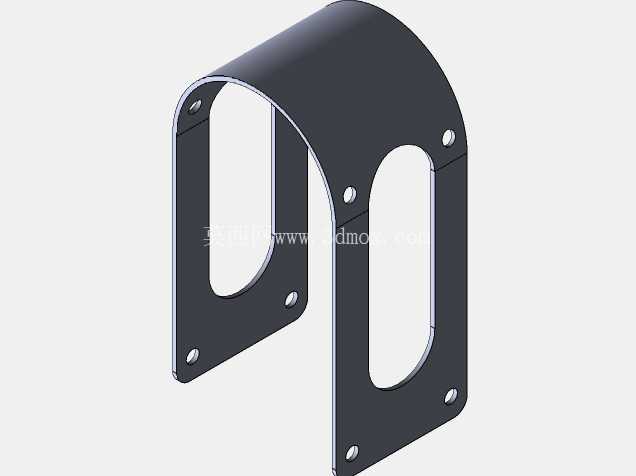

从结构设计思路来看，支架整体采用等厚度钣金弯折成型，主体为对称式U型轮廓，两个平行的支撑臂上分别开设长圆形调节孔与圆形固定孔，长圆孔的设计可以适配不同宽度规格的改装挡泥板，允许安装时在一定范围内横向调整挡泥板的居中位置，避免出现挡泥板与前轮胎面摩擦、与前叉外管干涉的问题；支撑臂顶端的圆弧过渡段采用大圆角弯折工艺，既可以降低钣金弯折处的应力集中系数，避免长期受路面颠簸振动出现疲劳开裂，也能匹配哈雷车型复古圆润的外观风格，不会出现尖锐棱角破坏整车视觉协调性。支架上的所有固定孔位均采用翻边冲孔工艺，孔位边缘的翻边结构可以提升局部的结构刚度，同时为固定螺丝提供更长的啮合导向长度，避免螺丝安装时出现偏斜滑牙的问题。

从安装边界与尺寸适配角度来说，支架的两个支撑臂内侧间距需要匹配对应车型前叉外管的安装跨距，安装时支架的圆弧过渡段贴合前叉上联板下方的安装基准面，通过两颗贯穿螺栓将支架与原车预留的改装点位锁紧，挡泥板则通过支撑臂上的孔位与支架固定，安装完成后挡泥板与轮胎上表面的间隙需要控制在15-25mm区间，既要避免轮胎跳动时碰擦挡泥板，也要尽可能缩小间隙提升泥水遮挡效果。支架的整体厚度根据承载需求选定，常规改装场景下采用3mm厚度的冷轧钢板冲压弯折即可满足强度要求，表面采用黑色喷塑处理，既可以抵御骑行过程中泥水、砂石的腐蚀，也能匹配哈雷车型常见的暗黑改装风格。

从实际使用的功能特性来看，这款支架区别于市面上常见的单侧L型挡泥板固定片，整体U型结构形成了封闭的受力框架，当车辆经过颠簸路面、挡泥板受到气流冲击或砂石撞击时，受力可以通过两个支撑臂均匀传递到前叉安装点，不会出现单侧固定导致的支架扭转、挡泥板偏移问题；支架支撑臂上开设的长圆形减重孔，在不降低结构刚度的前提下减少了支架自身重量，同时可以让骑行过程中吹向挡泥板的气流从孔位穿过，降低高速行驶时挡泥板受到的风阻，减少支架的长期受力载荷。在实际建模过程中，需要重点关注弯折处的内R角尺寸，内R角过小会导致钣金弯折时出现外侧拉伸开裂，内R角过大则会导致支架与安装面贴合不严，出现安装间隙；同时所有孔位的位置度公差需要控制在±0.2mm以内，避免安装时出现孔位错位需要现场扩孔的问题，影响改装作业的效率。

针对不同年份的哈雷车型，这款支架的安装孔位间距可以做对应调整，但整体U型支撑的结构逻辑保持不变，相比焊接式的定制支架，这种一体式冲压弯折的支架生产一致性更好，安装时不需要现场焊接打磨，普通改装门店借助常用的五金工具即可完成装车作业，后期维护拆卸也更加方便。在结构验证阶段，需要模拟车辆行驶过程中的振动载荷对支架进行疲劳测试，确保在长期交变载荷作用下不会出现焊缝开裂（一体式结构无焊接风险）、固定孔位变形的问题，同时要验证极端工况下，比如紧急制动、高速过坑时支架的形变位移量，形变量需要控制在1mm以内，避免挡泥板位移触碰轮胎引发骑行安全问题。
