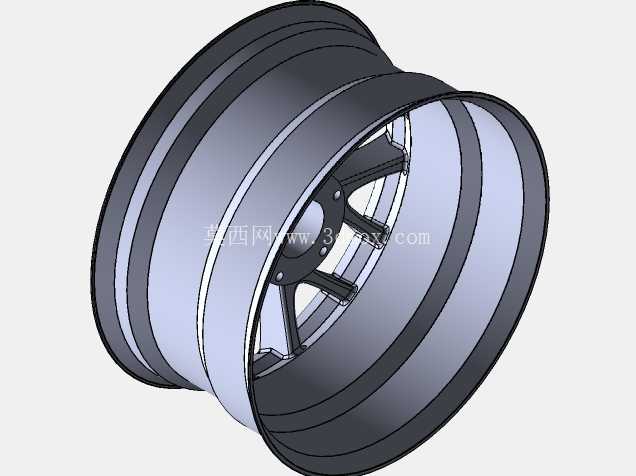

乘用车多辐式轻量化轮毂轮辋结构设计

　　轮辋作为车轮总成的核心承载基体，是连接轮胎与车桥传动端的关键结构件，日常设计中需要兼顾承载刚性、动平衡精度、装配兼容性与轻量化需求，这款轮辋的结构设计完全围绕民用乘用车的日常行驶场景展开，覆盖城市铺装路面通勤、城郊非铺装路面轻度通行的使用需求，适配常规子午线家用轿车轮胎，可满足15-17寸区间常规家用车型的行走系统改装与替换需求。从实际功能特性来看，轮辋的外侧轮缘采用加厚圆弧过渡结构，能够在轮胎拆装过程中避免硬接触划伤胎侧钢丝层，同时在车辆发生胎侧剐蹭路沿的工况下，轮缘的加厚结构可优先承接冲击载荷，避免轮辋本体发生不可逆形变导致的气密性失效；轮辋中部的胎圈座位置设计有标准的凸峰结构，能够在轮胎充气后将胎圈牢牢卡合在固定位置，即使在低胎压高速过弯的极端工况下，也能避免胎圈脱开导致的漏气风险，保障行驶过程中的轮胎固定可靠性。

　　设计思路上没有采用复杂的多片式锻造结构，而是选择一体成型的低压铸造工艺适配结构，轮辐部分采用五辐式不等厚截面设计，靠近轮心安装盘的位置截面厚度更大，能够将车桥传递的驱动、制动力矩均匀分散到整个轮辋圆周，靠近轮缘的位置逐步做薄减重，在不降低整体弯曲疲劳强度的前提下，尽可能削减非承载区域的材料冗余，实现刚性与重量的平衡；轮心的安装面设计有标准的PCD螺栓孔位与中心定位凸台，安装时中心凸台会先与车桥轴头配合完成径向定位，再通过螺栓锁紧固定，能够避免高速行驶时轮辋出现径向跳动，保障动平衡精度。

　　从安装边界尺寸来看，轮辋的J值、偏距参数完全匹配常规家用前驱车型的轮拱空间，安装后不会出现转向时轮胎蹭到轮拱内衬或者避震筒身的问题，轮辋内侧预留了足够的刹车卡钳避让空间，即使后期改装大四活塞刹车卡钳，也不会出现卡钳与轮辐干涉的情况；气门嘴安装孔设置在轮辐之间的凹陷位置，既能够避免日常行驶中飞溅的碎石撞击气门嘴导致漏气，也方便后期充气时的操作，不需要额外调整轮辋角度就能对接充气嘴。

　　实际装车验证的工况下，这款轮辋的径向跳动量控制在0.3mm以内，端面跳动量控制在0.2mm以内，完全满足乘用车高速行驶的动平衡要求，轮辋表面的涂装附着力能够耐受日常路面的泥水侵蚀、冬季融雪剂腐蚀，长期使用不会出现涂层脱落生锈的问题；轮辐的通风间隙设计也兼顾了刹车散热需求，行驶过程中气流可以顺着轮辐间隙穿过刹车盘表面，带走制动过程中产生的热量，避免长距离下坡时刹车热衰减导致的制动性能下降。不同于偏向竞技用途的全轻量化赛车轮毂，这款轮辋的设计更偏向民用日常使用，在保证足够刚性应对日常路面冲击的前提下控制重量，不会因为过度减重导致轮辋在过坑洼路面时发生断裂，也不会因为重量过大增加簧下质量影响悬挂的响应速度，整体结构完全贴合家用车的日常使用需求，结构参数符合常规车轮设计的行业标准，可直接用于同参数车型的替换件开发参考，也可作为行走系统教学的三维建模案例使用。
