多棱面快插式流体管路连接器结构

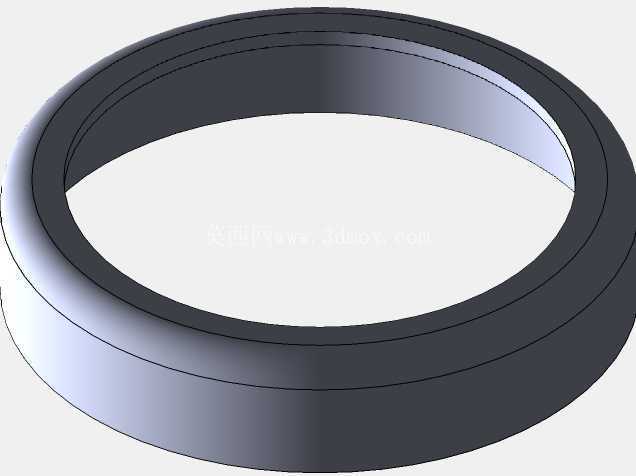

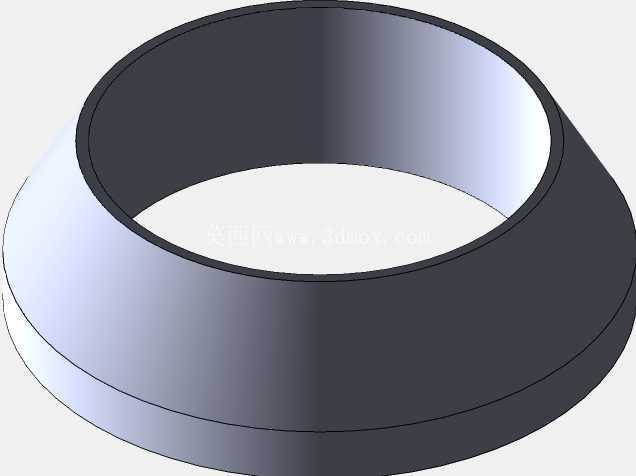

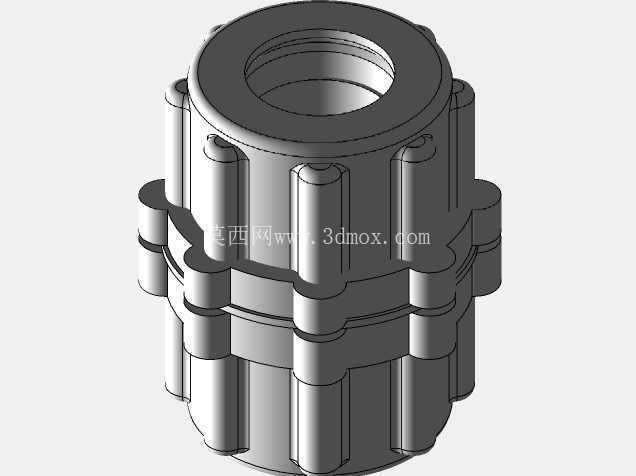

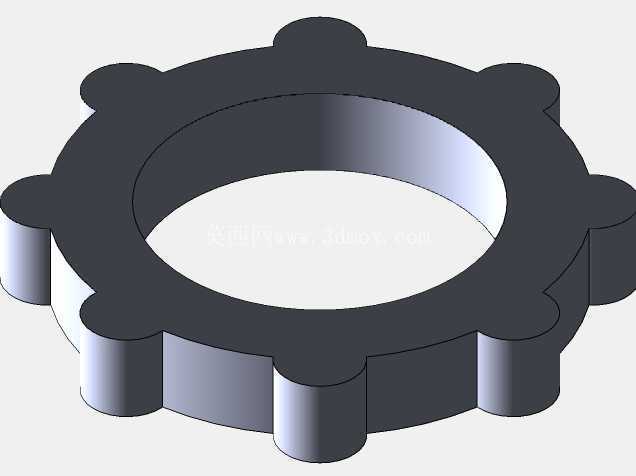

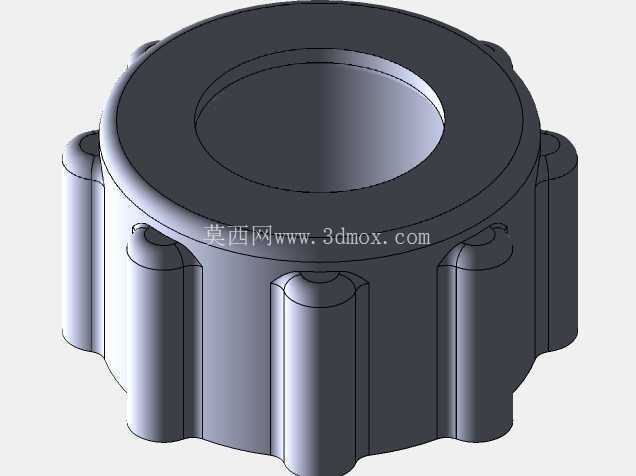

　　这款连接器组件主要面向中低压流体传输管路的快速对接场景，常见于工业气动回路、小型液压支路、实验室气路以及民用供水供气的模块化布设环节，区别于传统螺纹接头需要反复旋拧对位的操作逻辑，该结构通过周向分布的多棱卡合结构实现快速插拔锁紧，能在狭小安装空间内完成管路对接，不需要额外预留扳手操作的回转空间。从结构设计逻辑来看，整体采用对称式分段布局，两端为等径的管路插接端，中部为锁紧受力的主体结构，周向均匀分布的凸起棱边一方面作为手动操作的施力位，增大手指与构件的接触摩擦力，无需借助工具即可完成插拔锁紧动作，另一方面这些棱边内部对应设置了卡紧弹片的安装位，当对接端插入适配接头时，弹片会自动卡入接头的环形卡槽内，实现轴向限位，防止管路受流体压力冲击或者外力拉扯时出现脱开问题。

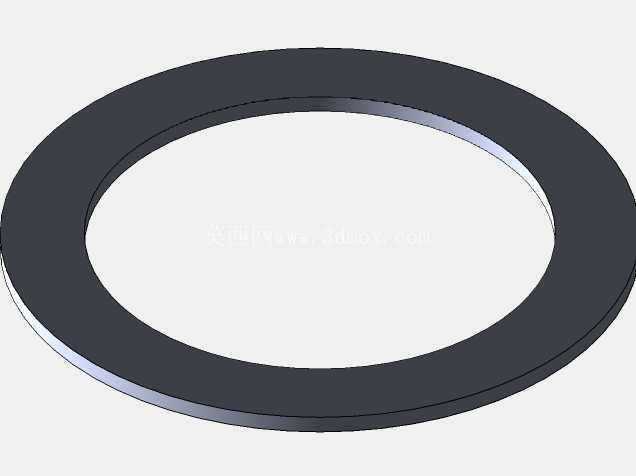

　　内部流道采用等径直腔设计，没有突兀的变径或者转角结构，能最大程度降低流体经过时的压损，避免流道内出现紊流、异响或者杂质沉积的问题，流道两端的密封槽位适配标准O型密封圈，安装后密封圈被均匀压缩在对接面之间，能承受1.6MPa以内的流体压力，满足常规气动、低压液压以及给排水场景的密封要求。在安装边界方面，该连接器的最大外缘由周向棱边构成，安装时需要预留的径向操作空间仅比主体外径大10mm左右，轴向安装长度比同规格螺纹接头缩短30%，尤其适合在密集排布的阀岛、设备内部管路集群中使用，不会因为相邻接头间距过小导致操作干涉。

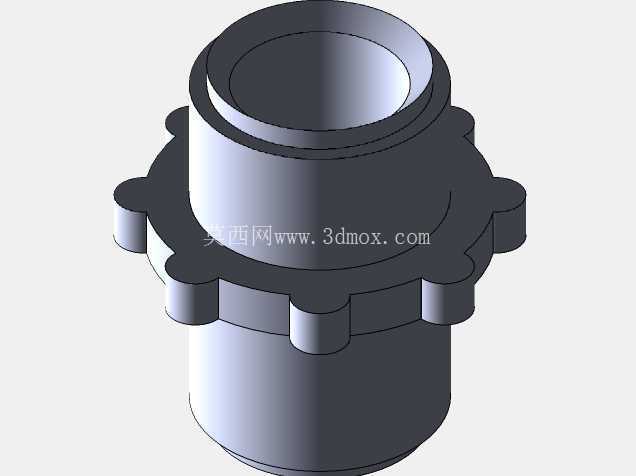

　　设计过程中针对受力薄弱环节做了强化处理，中部的环形凸台结构将两端的受力均匀分散到整个主体壁面，避免插拔时的轴向力集中在插接端根部导致构件开裂，所有棱边的过渡位置都做了R角处理，既避免手动操作时划伤操作人员，也能消除加工过程中的应力集中点，提升构件的抗疲劳强度。材质适配方面，该结构既可以采用不锈钢材质加工用于腐蚀性流体或者高温工况，也可以采用工程塑料注塑成型用于普通气动、民用供水场景，不同材质的构件结构尺寸完全一致，具备良好的互换性，不需要针对不同材质重新设计对接端尺寸。

　　在实际设备配套中，这类连接器常被用于自动化生产线的气动管路快速更换、检测设备的气路快速对接、户外临时供水管路的快速连接等场景，相比传统接头能减少70%以上的管路对接操作时间，同时因为没有螺纹旋合结构，不会出现螺纹磨损、锈死导致后续无法拆卸的问题，后期维护时只需要按压外层的解锁套即可拔出接头，更换密封圈或者替换损坏构件都十分便捷。建模过程中对所有配合尺寸都做了公差适配，插接端的外径公差控制在h7级别，保证与适配接头的配合间隙在合理范围内，既不会因为间隙过大导致密封圈偏磨泄漏，也不会因为间隙过小导致插拔阻力过大影响操作手感，卡紧弹片的安装槽深度经过反复校核，保证弹片的伸缩量处于合理区间，既能提供足够的卡紧力防止脱开，也不会因为卡紧力过大导致解锁困难。
