仿生夹取式机器人机械手爪结构设计

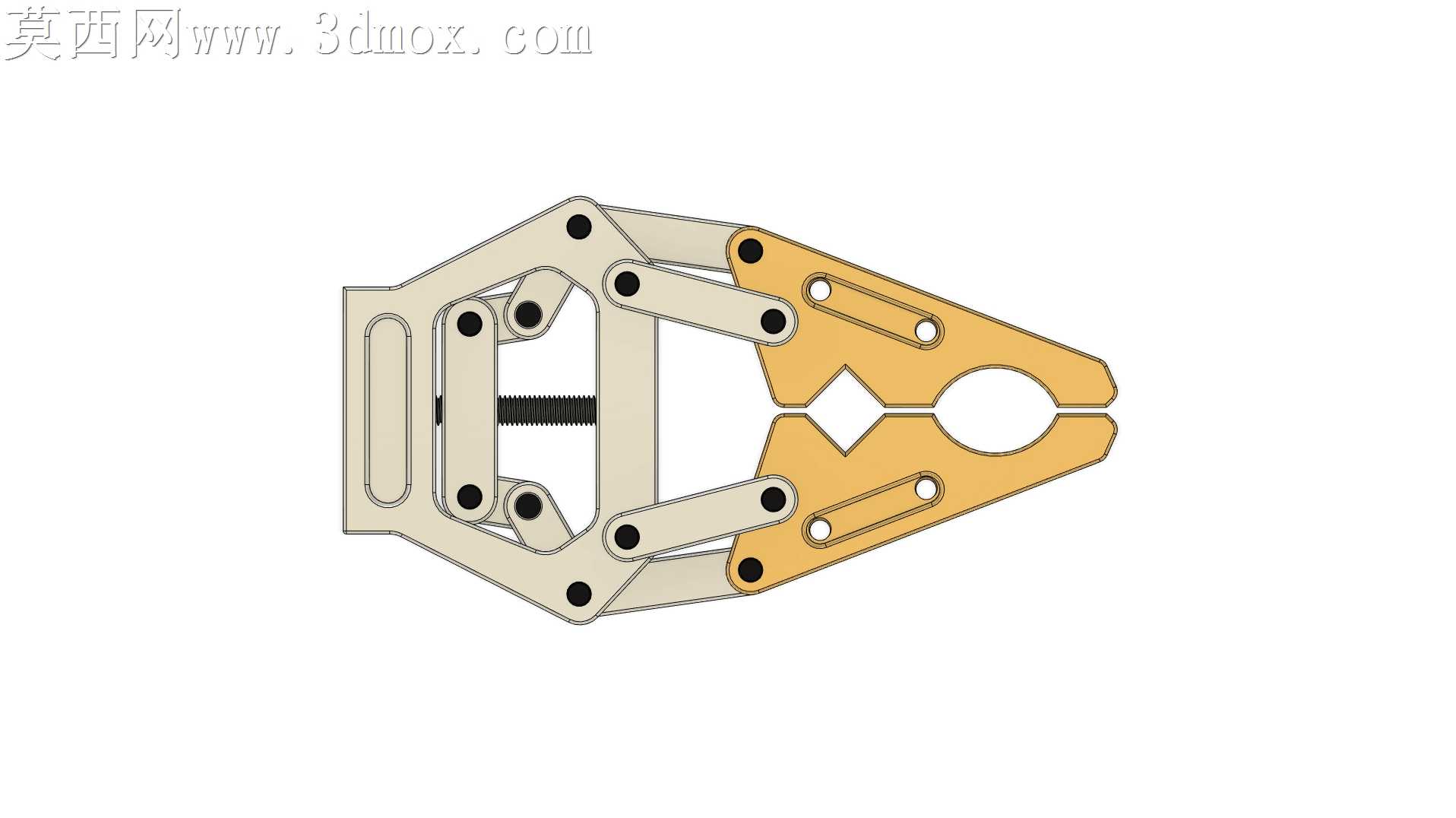

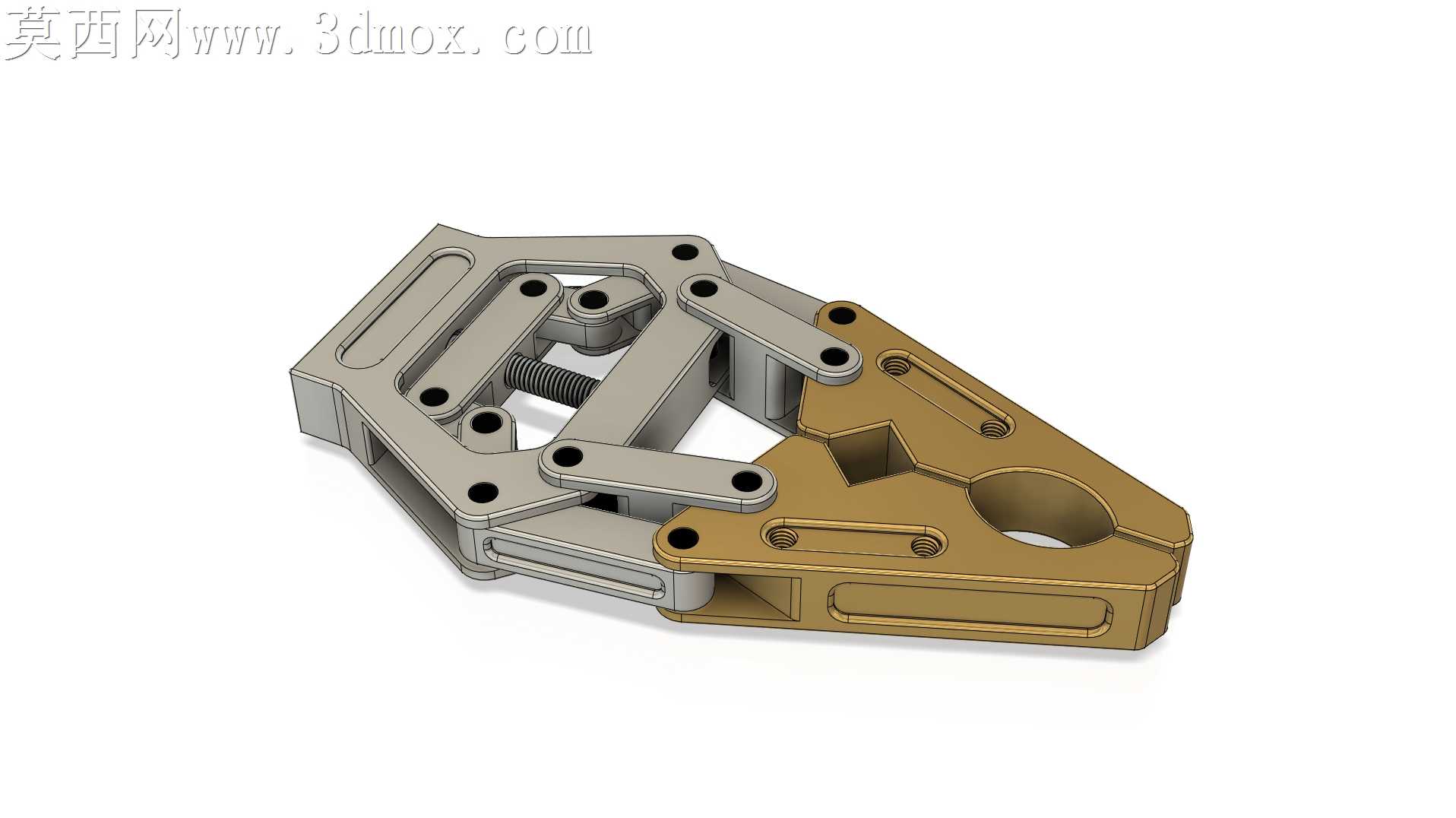

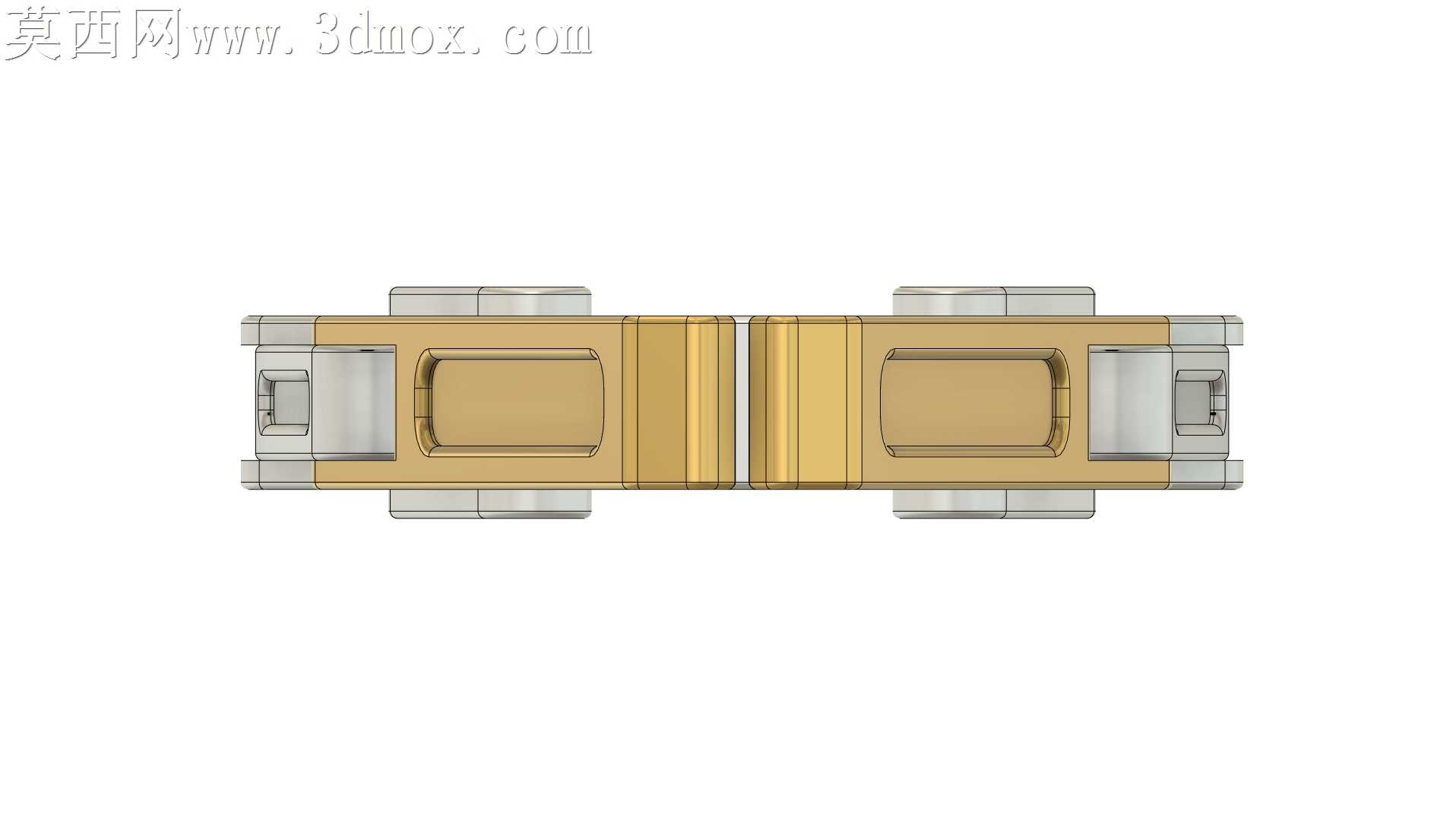

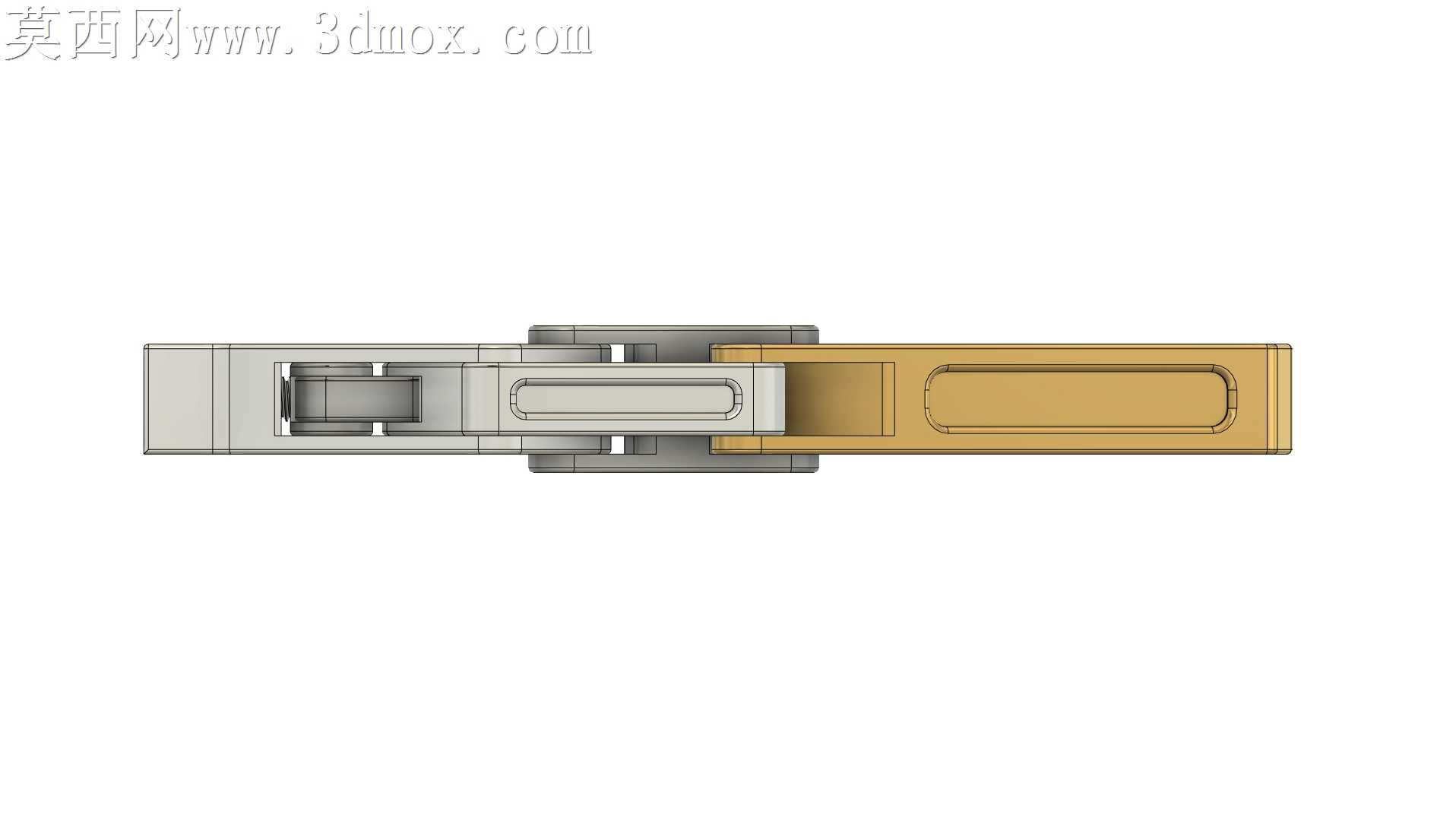

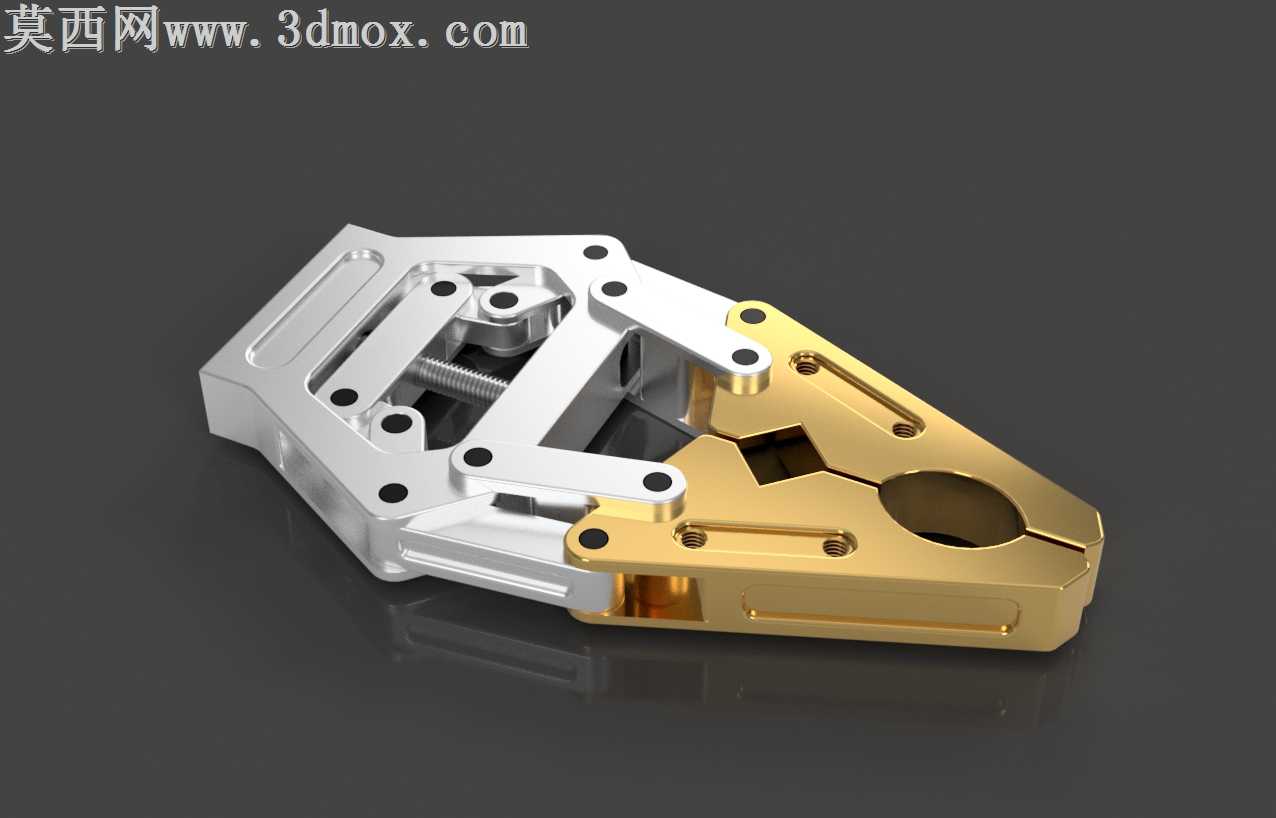

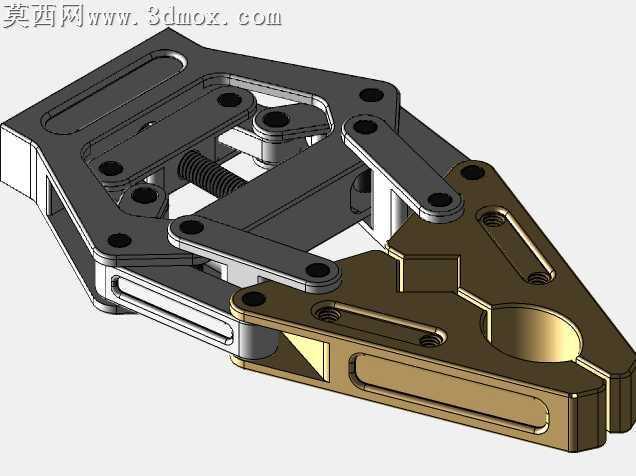

本作品为机器人末端执行器类的机械手夹持爪三维设计，整体采用对称式连杆联动结构实现夹取动作，建模过程中严格遵循机械装配的公差配合逻辑，对每一处铰接孔位、连杆接触面、传动衔接部位都做了精准的尺寸约束，保证模型在虚拟装配状态下可顺畅模拟开合夹取动作，无结构干涉问题。模型主体分为固定基座、联动连杆组、夹爪执行端三个核心模块，固定基座部分做了轻量化镂空设计，在保证结构刚性的前提下降低整体自重，适配机器人末端的负载要求；联动连杆组采用多组铰接式连杆排布，通过单动力输入即可带动两侧夹爪同步对中运动，保证夹取过程中工件受力均匀，不会出现偏载滑脱的问题；夹爪执行端做了适配不同形态工件的夹持型面，内侧开设圆弧槽与平面夹持位，可兼容轴类、块类等不同外形的工件夹取需求。材质渲染阶段，对基座与连杆部分采用哑光银白金属材质，模拟航空铝合金阳极氧化后的表面质感，对夹爪执行端采用亮面金色金属材质，模拟镀钛硬质合金的耐磨表面特性，同时添加了真实的环境反射与软阴影效果，清晰呈现零件的边角倒角、安装沉孔、螺丝槽位等细节特征，让渲染效果贴近真实机加工零件的视觉表现。设计思路上围绕工业场景中通用夹取需求展开，摒弃复杂的多驱动结构，采用单输入联动方案降低控制难度与制造成本，所有铰接位置都预留了标准轴承安装位，可直接适配标准微型轴承降低转动摩擦，基座上的安装孔位采用通用安装间距设计，可快速适配主流工业机器人的末端法兰接口，夹爪部分做了可快拆的结构设计，可根据不同夹取场景快速更换对应型面的夹爪端头，无需拆解整体连杆结构，提升末端执行器的场景适配能力。整体结构经过运动仿真验证，开合行程范围内连杆运动顺滑无死点，夹持力传递均匀，可满足轻工业自动化生产线上的工件搬运、上下料、装配等工序的夹取使用需求，模型的所有零件都做了参数化建模，可根据实际负载需求快速调整连杆长度、夹爪尺寸等参数，衍生出不同负载规格的系列化夹爪产品。
