树莓派鱼眼镜头相机模组三维设计

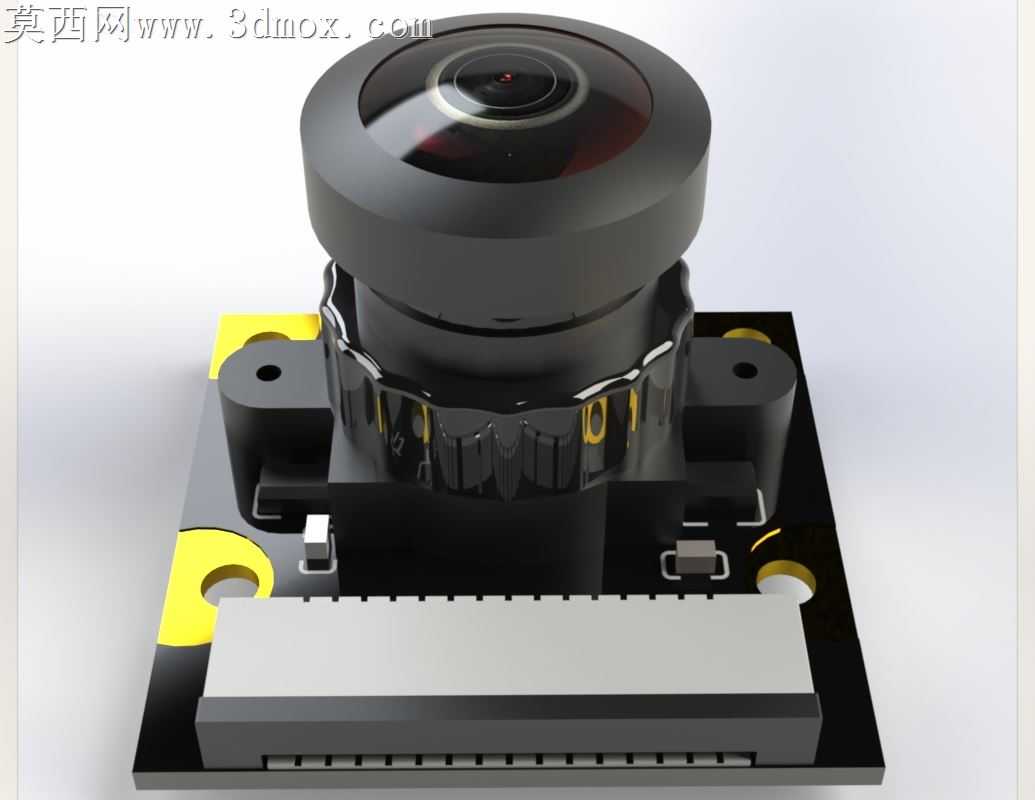

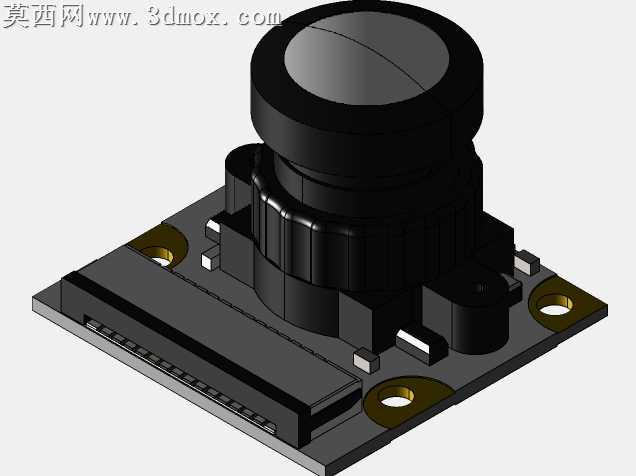

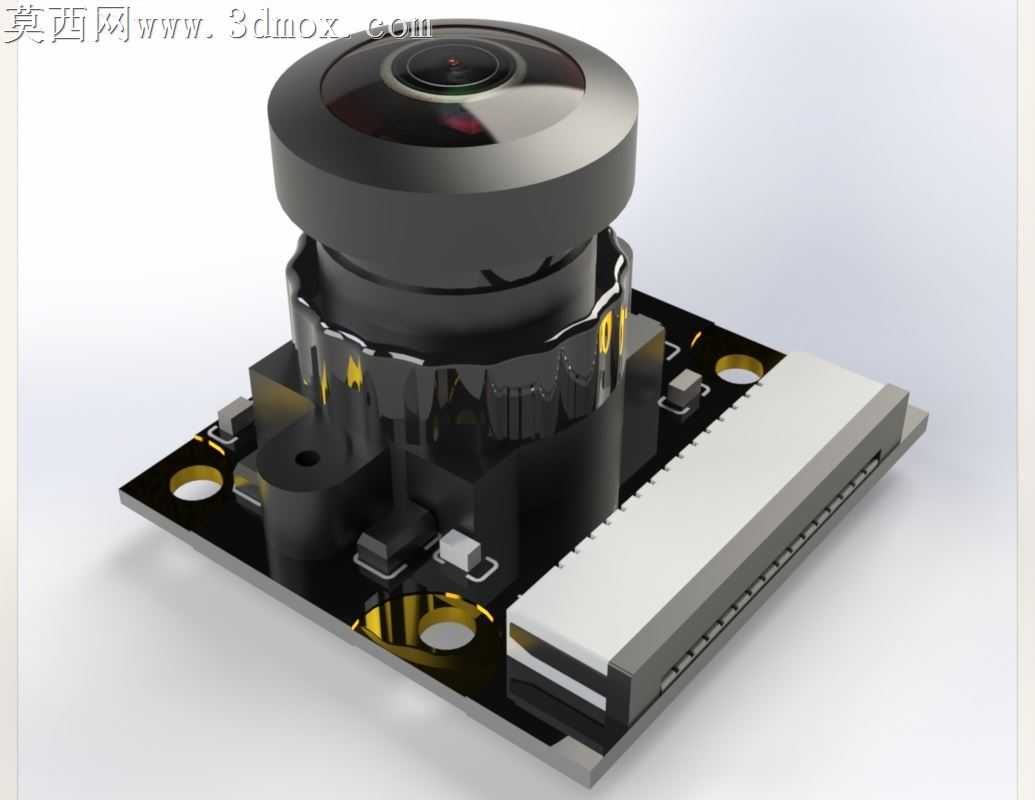

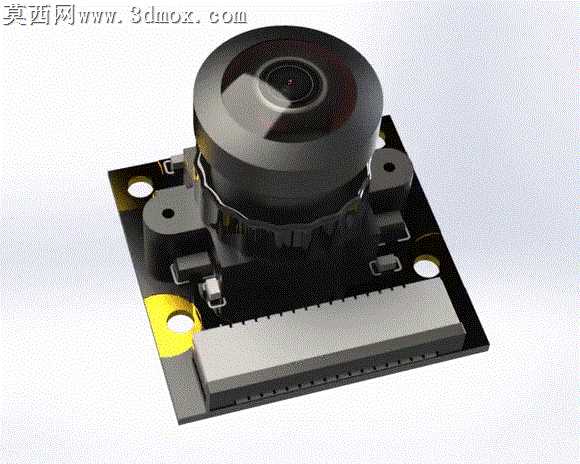

本作品为适配树莓派开发板的鱼眼镜头相机模组三维建模成果，建模过程依托主流三维设计软件完成，严格遵循实物硬件的尺寸比例与装配逻辑开展设计。建模初期先梳理模组的分层结构逻辑，将整体拆分为镜头光学组件、PCB承载基板、板载电子元件、FPC连接排针四个核心模块，逐一完成各模块的特征构建。镜头部分采用旋转凸台结合多段切除特征完成多层镜片组、镜筒外壳、调焦齿圈的结构还原，精准还原鱼眼镜头的大弧度球面外罩特征，对镜筒表面的防滑齿、定位卡槽等细节做了精细化处理，保证结构特征与实物一致。PCB基板部分通过拉伸、切除特征完成板体轮廓构建，还原板上的定位安装孔、露铜焊盘、阻焊层分区的结构特征，对板载的电容、电阻、接口芯片等小型电子元件，采用简化特征与关键细节结合的方式建模，既保证整体视觉还原度，又控制模型整体的面数复杂度。材质与渲染阶段，为不同部件匹配对应物理材质：镜筒部分采用哑光黑色工程塑料材质，添加细微的磨砂颗粒质感提升真实度；镜头球面外罩采用高透光光学玻璃材质，设置合适的折射率与反射参数，模拟光学镜片的通透反光效果；PCB基板采用黑色阻焊材质，焊盘区域做亮锡金属质感处理，板载电子元件根据类型分别匹配陶瓷、金属、塑壳等不同材质属性；FPC排针部分采用黄铜金属与黑色塑料基座的组合材质。渲染阶段采用工作室柔光环境，调整多角度光源突出镜头的球面反光与板件的层次结构，通过阴影设置强化模组的立体装配感。设计过程中重点考量各部件的装配干涉问题，镜筒与基板的安装座、定位柱的配合尺寸严格对应实物公差，安装孔位的位置、孔径完全匹配树莓派相机的通用安装规格，排针的引脚间距、伸出长度符合标准FPC连接器的尺寸规范，模型可直接用于结构验证、安装适配模拟、产品展示等场景，完整还原了500万像素OV5647鱼眼相机模组的结构特征，准确呈现200度视场角镜头的特殊外形结构，以及25毫米×24毫米基板尺寸、4个螺孔安装位的结构细节。
