M10规格摩托车后摇臂轴套结构设计

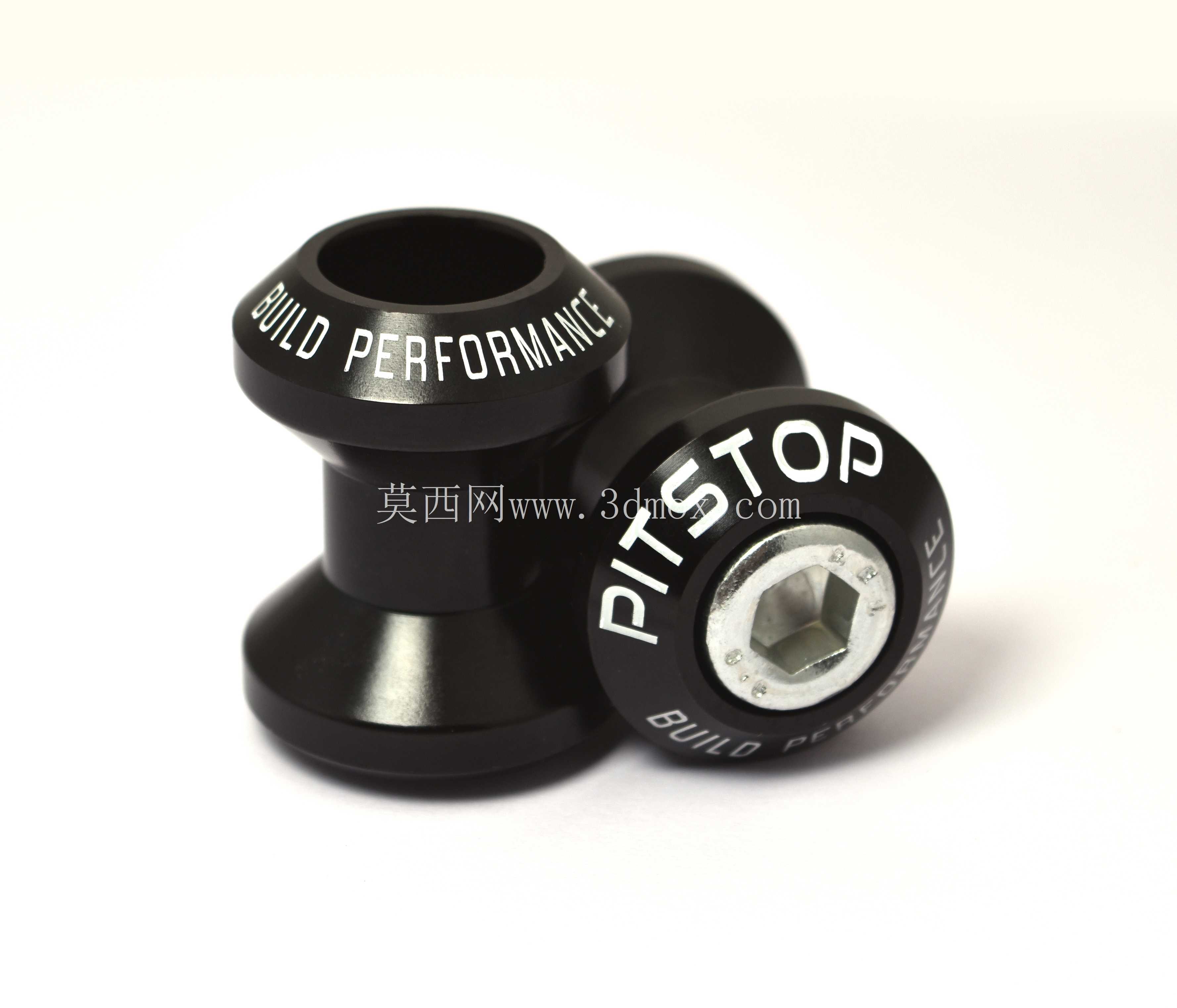

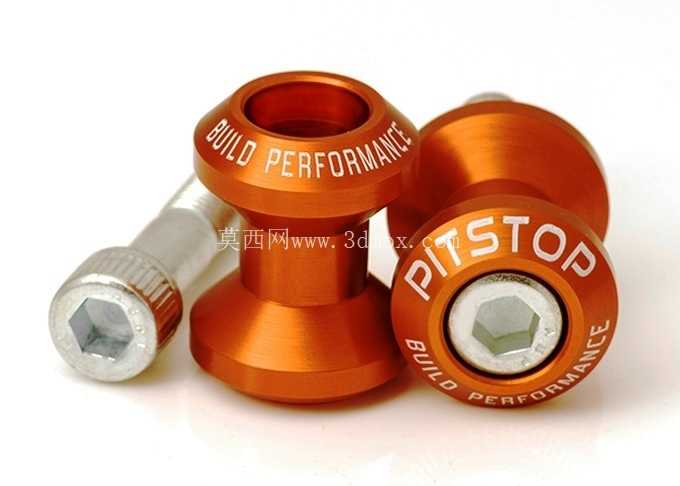

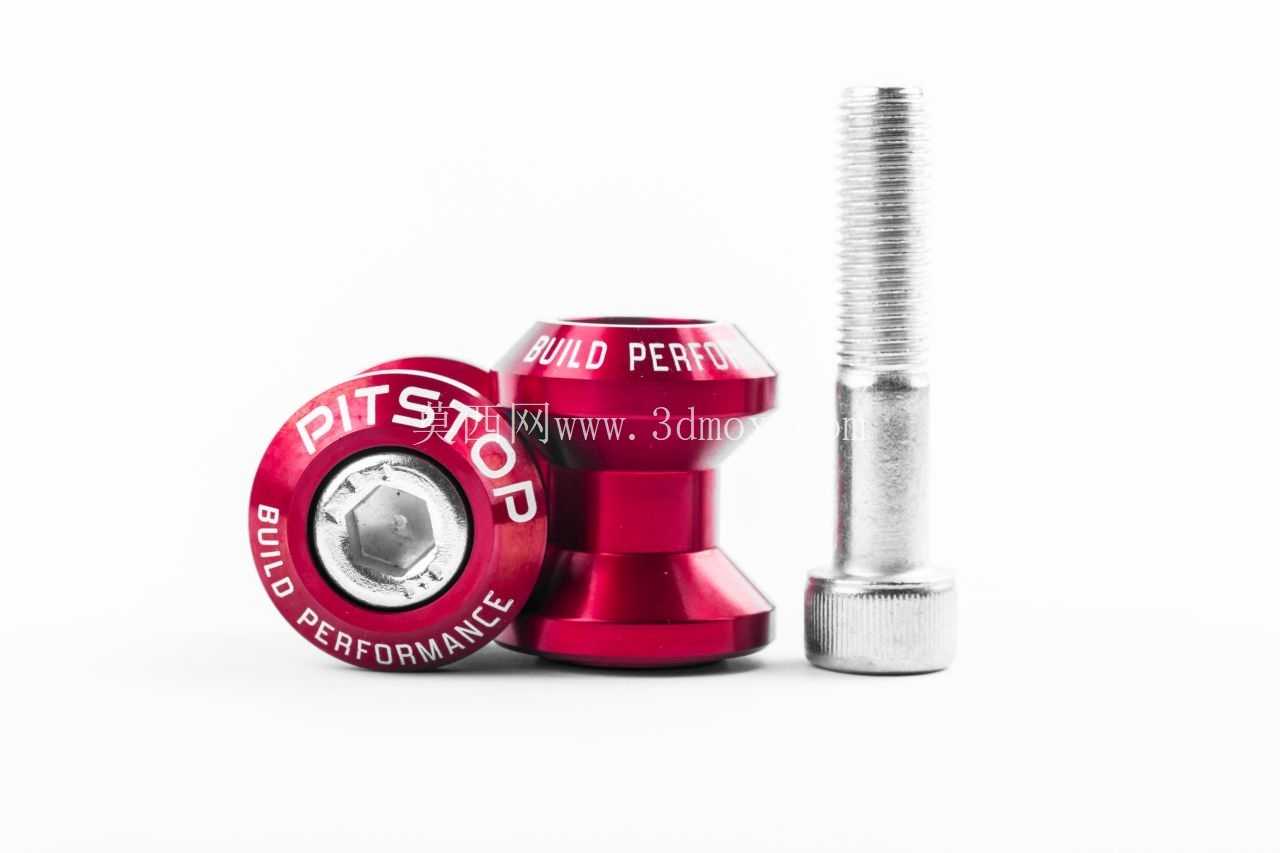

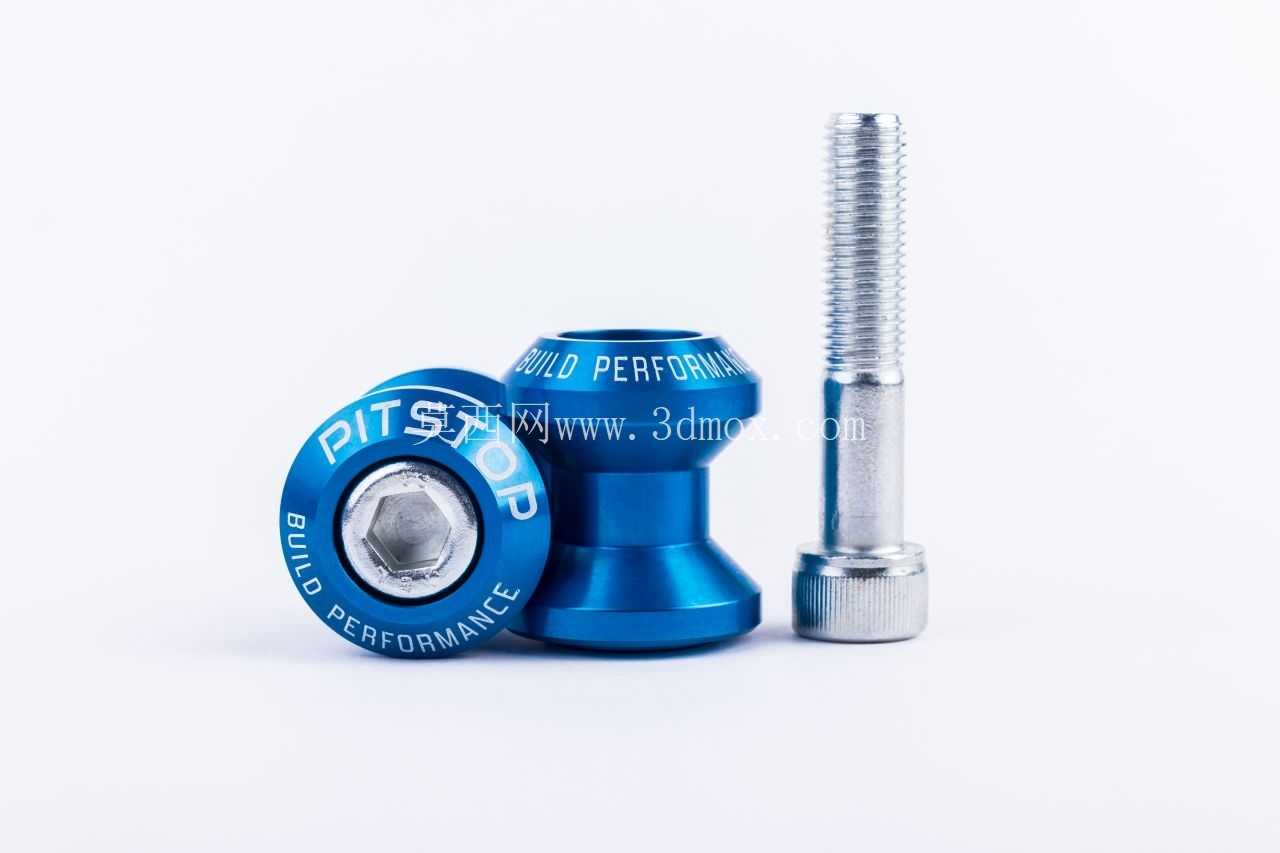

在两轮摩托车的后悬架系统里，后摇臂是连接车架与后轮的核心承载构件，而摇臂轴套则是摇臂与车架铰接位置的关键配套零件，直接决定了后悬架摆动过程的平顺性、承载稳定性以及长期使用的磨损寿命。这款适配M10安装规格的后摇臂轴套，采用两端带限位凸缘的中空轴套结构，整体为回转体构型，中间段为等直径的配合柱面，两端凸缘直径大于中间柱面，安装后可以卡在摇臂铰接孔的两侧端面，既能够限制轴套自身在铰接孔内的轴向窜动，也能为摇臂摆动提供稳定的轴向定位，避免行驶过程中轴套移位导致的悬架旷量。

从实际应用场景来看，这类轴套主要适配小排量跨骑、弯梁摩托车的后摇臂铰接位置，日常行驶过程中需要持续承受后轮传递的路面冲击载荷，包括过减速带时的垂向冲击力、弯道行驶时的侧向倾覆力矩、加减速过程中的纵向拖拽力，因此结构设计上首先要保证足够的径向承载能力，中空的内孔用于穿装M10规格的铰接螺栓，内孔直径与螺栓外径保持合理的间隙配合，既方便装配时螺栓顺利穿入，也能避免间隙过大导致的铰接点晃动。中间柱面的外径尺寸与后摇臂的铰接安装孔采用过渡配合，压装后可以保证轴套与摇臂孔之间无相对转动，避免长期使用过程中摇臂孔被磨损扩大，降低维修更换成本。

设计过程中，两端凸缘的厚度经过反复校核，既要保证凸缘有足够的抗挤压强度，避免螺栓锁紧时凸缘被压溃变形，也要控制凸缘的外径尺寸，避免凸缘过大与周边的车架连接板、后减震器安装座发生运动干涉。轴套的总长度需要与摇臂铰接位置的安装宽度精准匹配，长度过短会导致锁紧后摇臂转动卡滞，长度过长则会出现轴向间隙，行驶过程中产生异响。中空结构的设计一方面可以降低零件自身重量，符合摩托车轻量化的设计趋势，另一方面也方便铰接螺栓的穿装，同时可以在中空腔内存储少量润滑脂，长期使用过程中缓慢释放到配合面，降低轴套与螺栓之间的磨损速率。

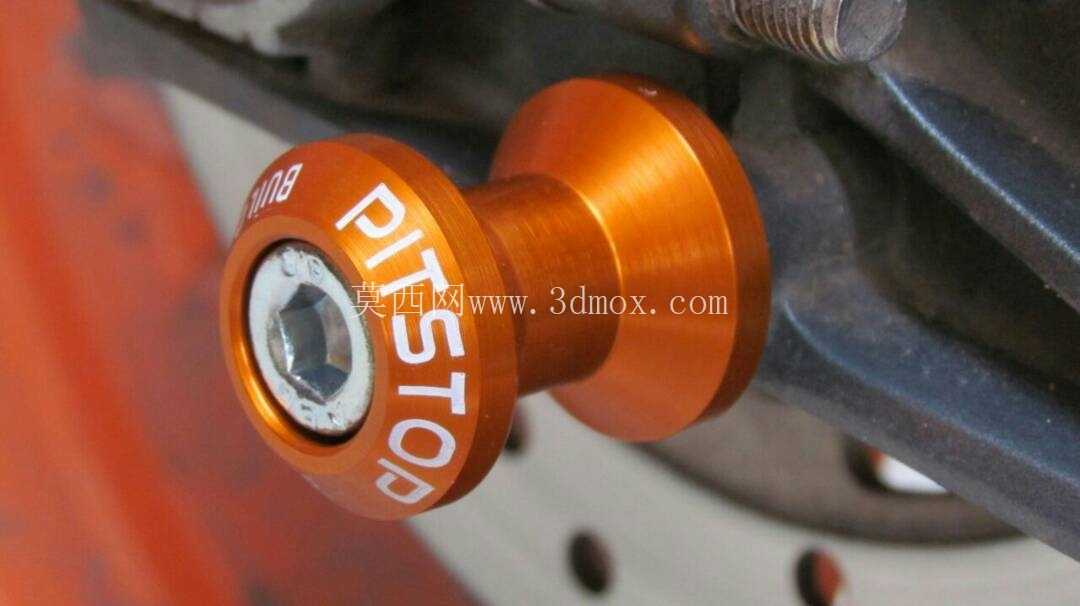

从安装边界来看，这款轴套安装时不需要额外的定位销或者紧固件，直接将中间柱面压入后摇臂的铰接孔内，保证两端凸缘完全贴合摇臂两侧端面即可，之后将铰接螺栓穿过轴套内孔，与车架上的安装座螺纹连接，按照规定扭矩锁紧螺母后，摇臂即可绕轴套顺利摆动。轴套的外表面粗糙度需要控制在合理范围，柱面部分粗糙度足够低可以减少压装时的阻力，凸缘端面的平面度需要保证，避免锁紧后出现局部应力集中。在材质选择上，这类轴套通常采用具备一定强度和耐磨性能的金属材质，表面可以根据使用需求做硬化处理，提升抗磨损能力，应对复杂路况下的交变载荷冲击。

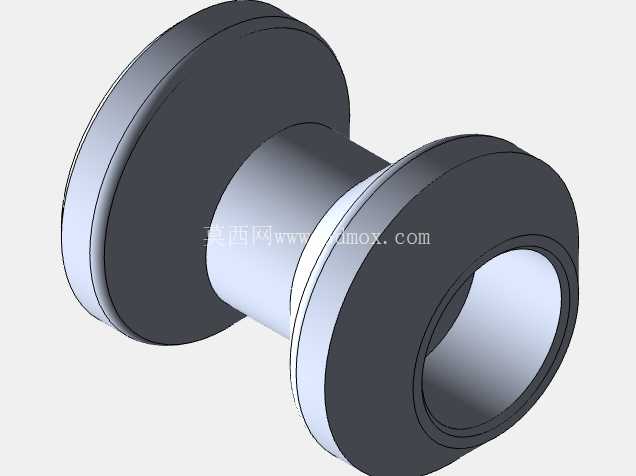

实际使用过程中，这类轴套的失效形式通常表现为长期磨损后内孔与螺栓之间的间隙变大，导致后摇臂出现旷量，行驶过程中后轮摆动、刹车时车尾晃动，因此设计时配合间隙的选取、耐磨性能的匹配是核心要点，既要保证装配便利性，也要控制合理的磨损速率，匹配摩托车整车的使用寿命周期。不同于普通的实心销轴，这种带双侧凸缘的中空轴套结构，装配工序更简单，不需要额外加装轴向限位的卡簧或者挡圈，减少了零件数量，也降低了装配过程的复杂度，适合批量生产装配。在建模过程中，回转体特征通过旋转命令即可生成主体结构，两端凸缘与中间柱面的过渡位置采用小圆弧倒角，避免应力集中，同时去除锐边防止装配时划伤操作人员，内孔的两端也做了倒角处理，方便螺栓穿装时的导向。
