技嘉P104显卡适配GPU水冷散热结构

这款水冷散热结构针对技嘉P104-100显卡开发，同时可兼容PCB布局一致的GTX1070、GTX1080型号显卡，主要应用于台式机DIY改装、矿机算力设备散热、高性能工作站显卡散热场景，解决高负载工况下显卡核心温度过高、风冷散热噪音大、积热导致的频率降频问题。从实际使用场景来看，长时间满负载运行的算力设备对散热稳定性要求极高，风冷方案在连续高负载下容易出现核心温度破百、显存过热掉速的情况，而这款水冷头通过直接接触核心与显存区域的流道设计，能将热量快速传导至冷却液循环回路，相比同规格风冷可将核心满载温度降低25-30℃，同时大幅降低运行噪音，适合密闭机柜、静音工作站等对散热效率和噪音控制有双重要求的使用环境。

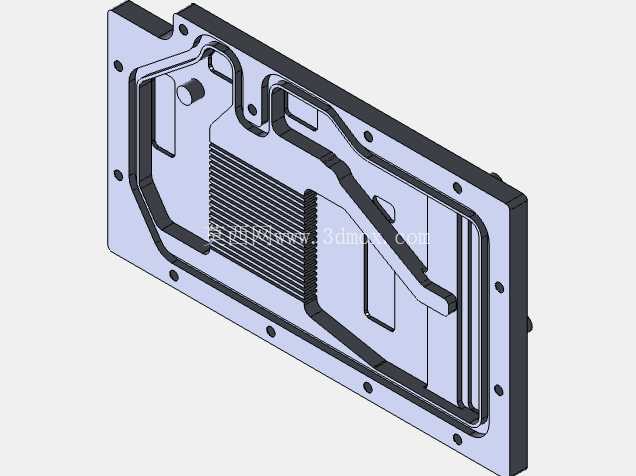

设计层面优先考虑了安装兼容性与密封可靠性，整体外形完全匹配对应型号显卡的PCB安装孔位，周边固定孔位的位置公差控制在±0.05mm以内，安装时无需对显卡原有结构进行打孔、切割等改装操作，直接通过配套螺丝即可完成固定，不会干涉显卡周边的电容、电感、供电接口等元器件。内部流道采用分区设计，正对显卡核心的区域设置了密集的微鳍片结构，鳍片间距0.8mm，在保证冷却液流通阻力处于合理区间的前提下，最大化冷却液与吸热底座的接触面积，提升热交换效率；显存与供电Mos管对应的区域则设置了独立的导流槽，避免冷却液只流经核心区域导致周边元器件散热不足，让整个发热区域的温度差控制在5℃以内，避免局部过热引发的元器件寿命衰减问题。

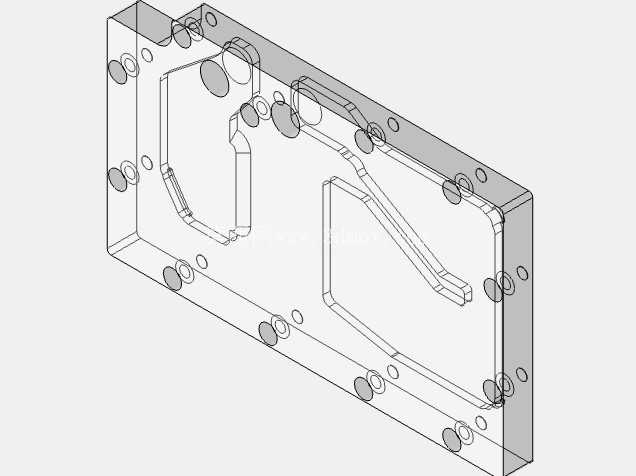

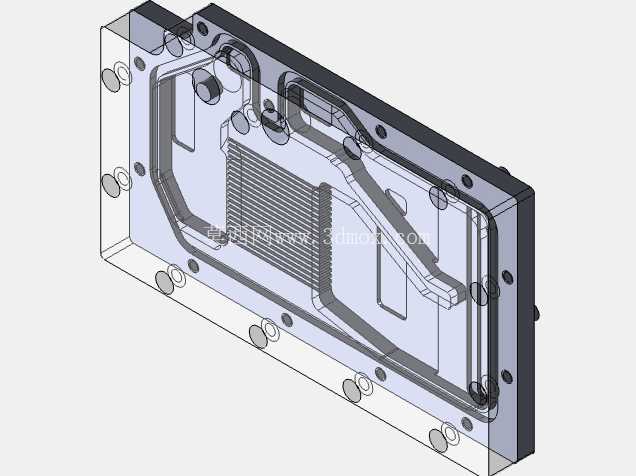

密封结构采用周圈嵌入式密封圈设计，密封圈槽的深度与宽度经过反复校核，装配后密封圈压缩量保持在25%-30%的合理区间，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足出现冷却液渗漏问题，进出水接头采用标准G1/4螺纹接口，可兼容市面上绝大多数台式机水冷系统的硬管、快插接头，用户可根据自身管路布局灵活选择接头安装方向。外壳采用透明亚克力与金属底座复合结构，金属底座选用导热系数优异的铝合金材质，表面做平整化抛光处理，安装时配合导热硅脂可填充核心与底座之间的微观间隙，降低接触热阻；透明上盖一方面可以直观观察内部冷却液流动状态，及时发现气泡堆积、流道堵塞等异常问题，另一方面也兼顾了DIY用户的侧透机箱视觉需求。

安装边界方面，整体厚度控制在12.5mm，安装后不会超出显卡PCB的侧边范围，不会与机箱内的主板散热装甲、PCIe插槽卡扣、多卡并联时的相邻显卡产生位置干涉，在多卡并排安装的矿机场景中，相邻显卡的间距只要保持在20mm以上即可顺利安装，不会因为水冷头的凸起导致显卡无法插入PCIe插槽。进出水接头的位置设置在水冷头的侧边上端，管路走向不会遮挡显卡的供电接口、视频输出接口，插拔线材时无需拆卸水冷管路，后期维护显卡时只需要松开固定螺丝即可将水冷头与显卡分离，不需要排空整个水冷回路的冷却液，大幅降低后期维护的操作难度。

从实际工程验证的角度来看，这款水冷头的流道阻力经过实测，在冷却液流量1.5L/min的常规水冷工况下，流道压降不超过0.03MPa，不会对水冷泵造成额外的负载压力，普通扬程1.5米以上的水冷泵即可带动整个回路正常循环。同时结构上做了圆角过渡处理，内部流道没有直角死区，冷却液流动过程中不会产生明显的湍流噪音，长时间运行也不会因为流道冲蚀产生杂质堵塞冷头微鳍片，整体使用寿命可满足显卡全生命周期的散热需求，不需要中途拆解清理内部结垢。
