巴哈赛车防滚笼框架结构设计

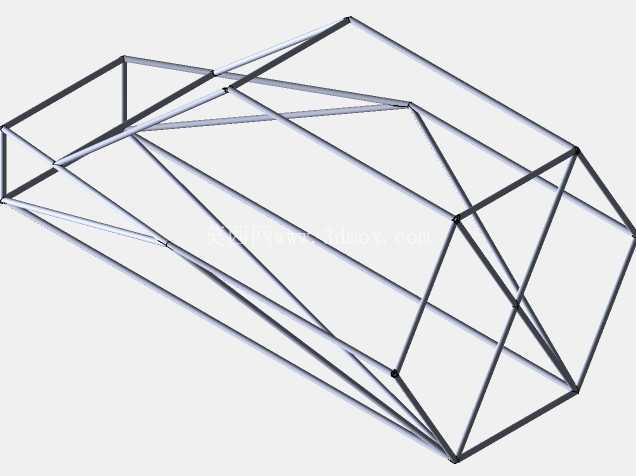

　　在越野赛事的装备体系中，防滚笼是承载车手安全防护的核心结构件，这套钢管框架结构针对巴哈赛事的非铺装路面行驶场景设计，需要应对飞跳落地冲击、侧翻碰撞、障碍物剐蹭等多种极端工况，是巴哈赛车底盘与座舱系统的核心承载基体。从结构设计逻辑来看，这套防滚笼采用空间桁架式布局，主环、前环、侧边防撞斜撑、顶部交叉支撑、底部连接纵梁形成多组闭合三角形受力单元，区别于普通民用车辆的座舱结构，赛事用防滚笼没有冗余的覆盖件安装位，所有管材的走向都优先匹配力流传递路径，当车辆发生侧翻时，顶部的交叉斜撑会将撞击点的集中载荷快速分散到前后主环、侧梁以及底部车架连接点，避免局部管材出现应力集中导致的弯折失效。

　　实际落地安装时，这套防滚笼的底部边界需要与巴哈赛车的主车架纵梁做全周焊接固定，连接位置会额外增加加强衬片，避免焊缝在持续冲击下出现开裂；座舱内部的横向宽度预留了赛车座椅、多点式安全带、车手佩戴头盔后的操作空间，不会出现转向操作时头盔与钢管干涉的问题，前部的斜撑结构同时兼顾了前悬安装点的刚度补强，前防滚环的倾斜角度匹配前挡风安装位与车手前方视野边界，不会遮挡越野行驶时的近距离路面观察视线。管材选型上，框架所有杆件采用等直径无缝钢管，不同受力位置的管壁厚度做差异化匹配，主承力环位置的管壁厚度大于斜向辅助支撑，在保证整体抗扭、抗弯刚度满足赛事规则要求的前提下，尽可能降低结构自重，避免额外增加整车簧上质量影响越野通过性能。

　　侧边防滚梁的高度设置在车手肩部以上位置，侧斜撑的交叉点刚好对应车门防撞的核心受力区，当车辆发生侧面碰撞或者侧面贴地滑行时，侧部结构不会向内侵入座舱挤压车手生存空间；后部的斜撑结构同时预留了动力总成、油箱安装的避让空间，防滚笼的后延伸支架可以直接作为后防撞结构的安装基体，不需要额外增加独立的后防撞支撑。从实际赛事应用场景来看，这套防滚笼结构不仅要满足静态下的刚度要求，还要承受持续颠簸路面带来的交变载荷，所有管材的连接节点都采用相贯线切割处理，保证管材之间的贴合面积达到最大，避免出现点接触导致的应力集中，节点位置不采用打孔减重的设计，防止应力集中引发的疲劳断裂。

　　顶部的横梁结构预留了赛车顶网、通风设备的安装孔位，前部的纵梁可以直接安装仪表台、断电开关等赛事必备部件，不需要在防滚笼主结构上额外焊接零散支架，减少不必要的焊接应力点。不同于场地赛车的防滚笼结构，巴哈赛事的防滚笼需要额外考虑飞跳落地时的纵向冲击载荷，因此前后主环之间的纵向支撑采用双斜撑交叉布局，将落地时前后方向的冲击载荷快速分解到整个框架结构，避免局部载荷过大导致主环变形。安装边界上，防滚笼底部的连接点位置与车架主纵梁的中心线对齐，保证载荷直接传递到车架主承力结构上，不会出现偏载导致的车架局部变形；座舱内部的防滚笼外露部分后续会加装防撞缓冲泡棉，防止车辆剧烈晃动时车手与钢管直接碰撞，所有钢管的端口都做封堵处理，避免赛事过程中泥水、砂石进入管材内部造成锈蚀，影响结构长期使用强度。
