带尾翼概念玩具小车外观结构设计

这款概念小车的三维结构设计，最初的应用场景定位是桌面级创意摆件、青少年科创教学演示载体以及小型风洞试验的简化验证模型，区别于量产乘用车辆的工程设计，它不需要考虑复杂的动力总成布置、碰撞安全法规以及量产冲压焊接的工艺约束，核心是还原概念车的夸张造型特征，同时兼顾3D打印快速成型的工艺可行性。从实际用途来看，它既可以作为工业设计专业学生做载具造型创意发散的参考基底，也能作为文创类3D打印产品的原型，还能在SolidWorks等三维软件的教学场景中，作为曲面建模、实体抽壳、特征阵列等命令的实操练习案例，帮助初学者理解载具类产品的曲面拆分逻辑。

在功能特性设计上，这款模型做了针对性的简化处理：车身主体采用一体化实体结构，没有预留复杂的装配间隙，轮拱位置做了内凹的弧形曲面，既还原了实车的轮包造型，又避免了单独拆分车轮零件带来的装配公差问题；车尾的大尺寸高位尾翼采用了支撑筋与车身一体连接的结构，没有做可拆卸设计，保证小尺寸打印时尾翼不会因为支撑不足出现断裂；车身侧面的浮雕字符采用0.3mm的凸起高度，既保证视觉上的辨识度，又不会因为凸起过高在打印时出现层纹堆积的瑕疵；前挡风区域做了15度的倾斜角度，和车顶曲面做G1连续过渡，没有尖锐的棱角，避免日常拿取时出现划伤。

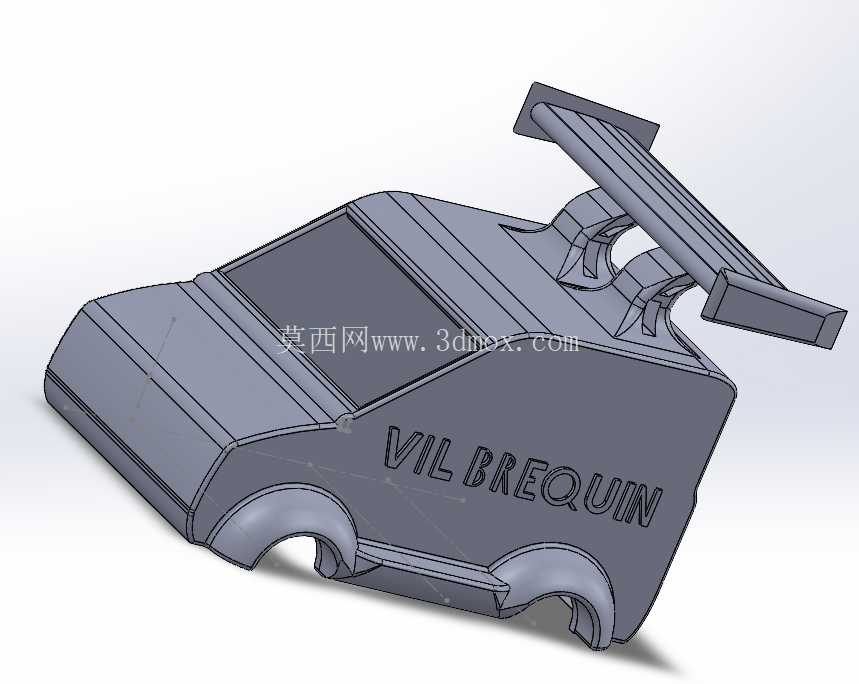

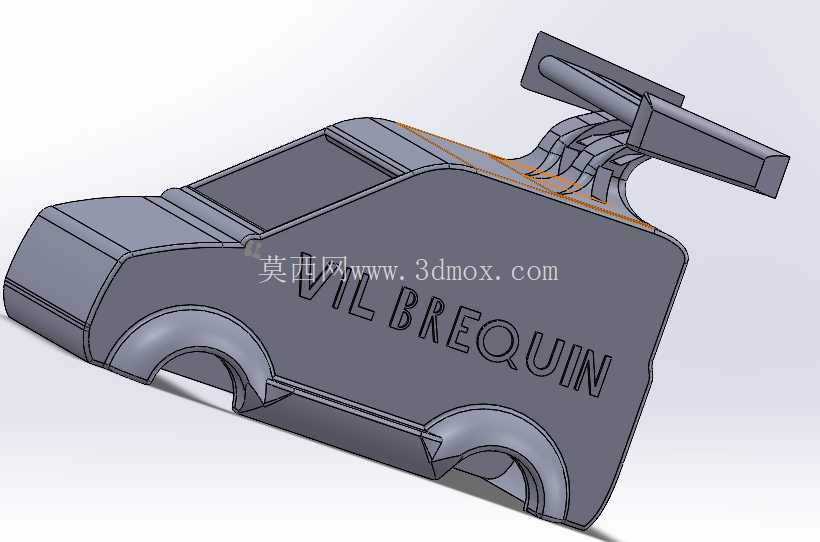

设计思路上，整个建模过程从车身侧面的轮廓草图开始，先确定整车的长宽高比例，控制在120mm长、55mm宽、45mm高的尺寸范围内，这个尺寸刚好适配普通桌面级FDM3D打印机的成型平台，不需要拆分零件就能一次打印完成。草图阶段先勾勒出车头的楔形倾角、车顶的平直过渡线条以及车尾的垂直切面，然后通过拉伸凸台做出车身的基础实体，再用曲面切除命令做出轮拱的内凹造型，轮拱的曲率半径控制在18mm，和车身侧面的过渡圆角做2mm的等半径处理，避免曲面出现褶皱。尾翼的设计参考了勒芒赛车的高位尾翼造型，翼面做了5度的迎角，两个支撑脚和车顶后部的连接位置做了3mm的圆角过渡，分散应力集中点，防止打印冷却过程中出现应力开裂。车身侧面的字符先在侧平面上绘制草图文字，然后用包覆命令做出浮雕效果，保证字符和曲面完全贴合，不会出现错位。

安装边界方面，因为这款模型本身是一体化设计，没有额外的活动部件，所以不需要考虑零件之间的装配公差，如果后续需要改装成带动力的遥控小车，只需要在车身底部切除20mm宽、60mm长的电池仓空间，轮拱位置预留3mm的轮轴安装孔即可，原设计的轮拱内凹深度有8mm，足够容纳直径30mm的橡胶轮胎，不会出现轮胎和车身刮蹭的问题。如果作为摆件使用，底部可以直接粘贴3mm厚的硅胶防滑垫，不需要额外的安装固定结构，车身重心控制在几何中心偏前10mm的位置，放置在水平面上不会出现前倾后仰的问题。整个模型的壁厚统一设置为2.5mm，既保证打印时的结构强度，又不会因为壁厚过大增加不必要的打印时间和材料消耗，所有的外表面圆角都不小于1mm，避免FDM打印时出现尖角翘曲的问题。
