小轮径自行车辐条轮组结构设计

小轮径自行车轮组作为整车行走系统的核心承载部件，广泛适配折叠通勤车、儿童自行车、特技小轮车等多种车型，在日常短途通勤、青少年骑行练习、极限特技动作场景中承担着承载整车重量、传递骑行驱动力、缓冲路面颠簸冲击的核心作用。不同于大轮径自行车轮组的尺寸设计，小轮车轮组在紧凑性上有更高要求，需要在更小的安装空间内实现与大轮组接近的结构强度与转动顺滑度，同时兼顾轮组自身的轻量化表现，避免过重的轮组增加骑行过程中的转动惯量，影响起步加速与操控灵活性。

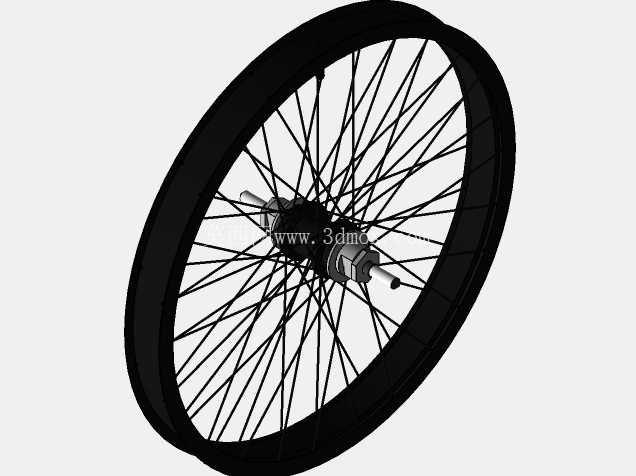

从结构组成来看，该轮组采用传统辐条编织结构，主要由外圈轮辋、中心花鼓组件、多根辐条以及轮轴部件构成。轮辋部分采用等截面环形结构，截面形状适配常规 clincher 外胎的安装需求，边缘设置有胎唇卡槽，能够保证充气外胎在充气压力下牢牢卡合在轮辋上，避免骑行过程中出现轮胎脱圈的风险；轮辋的径向圆跳动与端面圆跳动公差控制在合理范围内，保证车轮转动过程中的平顺性，减少骑行时的颠簸感与轮组偏摆带来的操控偏差。中心花鼓是轮组的核心转动部件，内部集成轴承安装位，能够适配标准规格的滚珠轴承或密封培林，轮轴穿过花鼓中心，两端设置有轴档与锁紧结构，既可以保证花鼓相对于轮轴的顺畅转动，又能通过锁紧结构调整轴承间隙，避免转动过程中出现旷量；花鼓的两端伸出轴段设置有安装螺纹与卡位结构，能够适配前叉或后叉的安装开档尺寸，同时预留了碟刹安装座或者飞轮安装位的扩展空间，可根据不同车型的配置需求调整花鼓的接口形式。

辐条采用交叉编织的排布方式，从花鼓的法兰盘处延伸至轮辋的辐条孔位，每根辐条端部都配有辐条帽，通过调整辐条帽的旋入深度可以对单根辐条的张紧力进行微调，在编圈完成后通过逐根调整辐条张力，能够将轮组的圆度与偏摆量校正到合格范围内，同时保证所有辐条的张力均匀，避免单根辐条受力过大出现断裂的情况。这种辐条编织结构相比一体轮结构拥有更好的缓冲性能，路面传递的小幅振动可以通过辐条的微小弹性形变进行吸收，提升骑行过程中的舒适感，同时在轮组受到侧向冲击时，交叉排布的辐条能够形成稳定的三角形受力结构，分散侧向冲击力，避免轮组出现侧向变形。

在设计过程中，首先需要明确轮组的额定承载上限，根据适配车型的使用场景确定轮组需要承受的静载荷与动载荷系数，比如特技小轮车需要承受落地时的冲击载荷，辐条的直径与材质选择就需要更高的强度等级，而通勤折叠车则可以在满足强度要求的前提下适当减小辐条直径以降低轮组重量。其次需要匹配整车的安装边界尺寸，轮组的外径需要适配车架的前叉与后叉开档间距，同时保证车轮转动时与车架、前叉、刹车组件之间留有足够的安全间隙，避免出现摩擦干涉的问题；花鼓的轴径尺寸需要与车架的安装卡槽尺寸匹配，保证轮组安装后能够牢固锁紧，不会在骑行过程中出现松动脱落的风险。另外轮组的辐条编织角度也需要经过计算，过大的编织角度会增加辐条的受力弯矩，过小的编织角度则会降低轮组的侧向刚性，需要在刚性与韧性之间找到合适的平衡点，同时辐条的数量选择也需要结合使用场景确定，更多的辐条数量可以提升轮组的承载能力与结构稳定性，但会相应增加轮组重量与风阻，需要根据实际使用需求进行取舍。

从安装适配的角度来看，该轮组的轮轴两端采用标准的锁紧螺母结构，安装时只需要将轮组卡入车架的叉口位置，调整好车轮的居中位置后锁紧两端螺母即可完成固定，后续维护过程中如果出现辐条松动的情况，只需要使用辐条扳手调整对应位置的辐条张力即可校正轮组形态，不需要对轮组进行整体拆解，维护成本较低。轮辋上的辐条孔位都设置有衬圈，能够分散辐条帽对轮辋的局部压力，避免长期受力后轮辋孔位出现开裂的问题，提升轮组的整体使用寿命。在实际骑行过程中，轮组的转动顺滑度直接影响骑行的省力程度，花鼓内部的轴承配合间隙需要调整到合适范围，间隙过大会导致轮组转动时出现旷量，影响操控稳定性，间隙过小则会增加转动阻力，导致骑行费力，设计时需要在轴承位的尺寸公差上进行严格控制，保证装配后轴承处于合适的预紧状态。
