自行车后轮花鼓轴传动结构设计

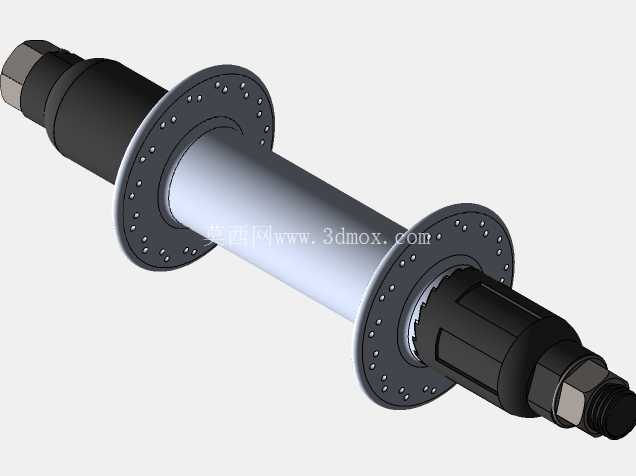

　　在两轮骑行装备的轮组系统中，后轮花鼓轴是承担动力传递、轮体支撑核心作用的关键部件，日常通勤车、运动山地车、公路竞速车的后轮驱动逻辑，都需要依托这一部件实现踩踏扭矩到轮组转动的转换。不同于前轮花鼓仅承担径向承载的功能，这款后轮花鼓轴需要同时兼容飞轮安装位、辐条固定法兰、轴档锁紧结构，在设计阶段需要优先考虑动载荷下的结构强度，避免长期骑行中出现轴体弯曲、法兰开裂的问题。从结构布局来看，轴体中段为光滑的承载段，用于穿入花鼓壳体内部的轴承位，两端加工有标准螺纹段，用于配合轴档、锁紧螺母实现轴承间隙的微调，这部分的螺纹精度直接影响轮组转动的顺滑度，螺纹公差需要控制在6g级，避免锁紧后出现旷量。

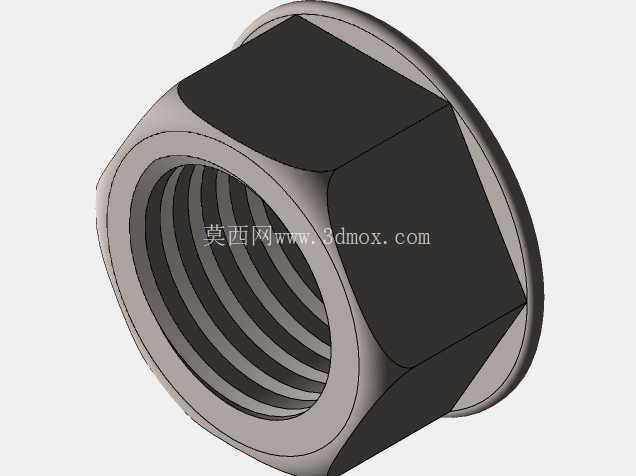

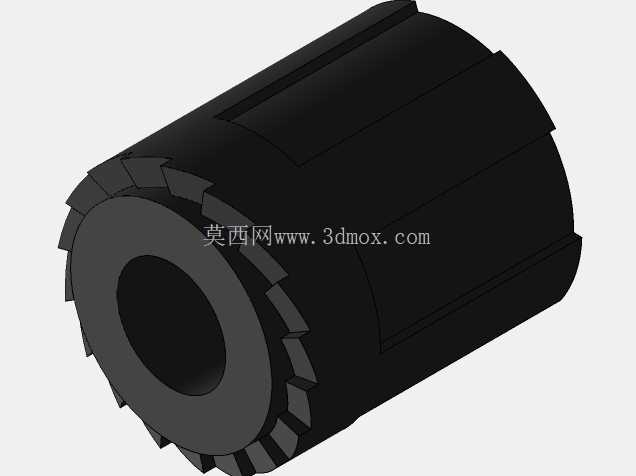

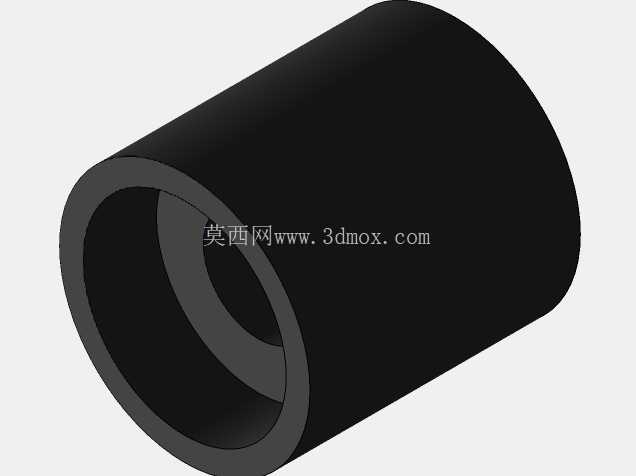

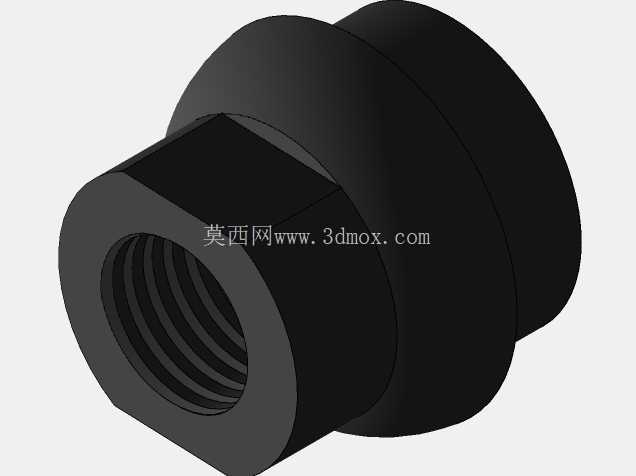

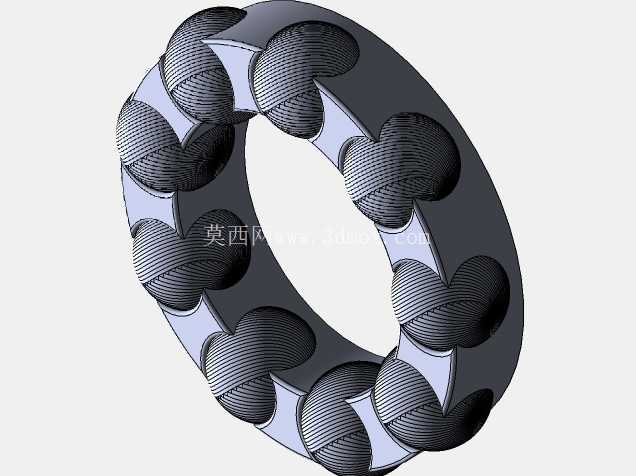

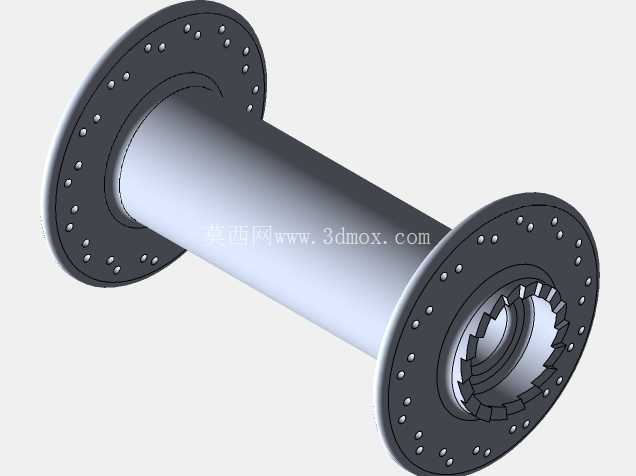

　　两侧的圆形法兰盘是辐条的安装基座，法兰上均匀分布的辐条孔采用等角度排布，孔位边缘做了倒角处理，避免辐条帽安装时出现应力集中，同时法兰的直径、跨距参数直接决定了轮组的编条角度，更大的法兰跨距可以提升轮组的侧向刚性，在过弯、发力踩踏时减少轮组的形变量。轴体的一端设计有花键结构的塔基安装位，用于配合卡式飞轮的安装，花键的齿形采用标准的山地车通用规格，能够兼容市面上多数8-11速的卡式飞轮，塔基位的轴向尺寸经过严格核算，保证飞轮安装后与车架后叉的安装间隙控制在合理范围，不会出现飞轮蹭叉的问题。轴体两端的方榫结构是配合锁紧螺母的受力位，在装配时可以用扳手固定轴体，避免锁紧螺母时轴体跟转，损坏轴承或螺纹结构。在实际装配场景中，这款花鼓轴需要配合花鼓壳体、两个深沟球轴承、塔基千斤结构、防尘密封圈、锁紧轴档共同组成完整的后轮花鼓总成，安装时需要先将轴承压入花鼓壳体的两端轴承位，再穿入轴体，随后依次装入塔基组件、轴档、防尘盖、锁紧螺母，调整轴档间隙到转动无旷量、无卡滞的状态后锁紧螺母，再通过法兰上的辐条孔穿入辐条，完成轮组的编圈调校。从安装边界来看，这款花鼓轴的总长度适配标准的135mm开档山地车后叉，轴芯直径为标准的10mm规格，能够兼容普通快拆杆的安装，不需要额外更换桶轴结构的车架。

　　在日常使用场景中，这款部件需要承受骑行过程中的垂直载荷、踩踏时的扭矩载荷、过颠簸路面时的冲击载荷，因此轴体部分采用高强度合金钢材质，经过调质处理提升芯部韧性，表面做硬化处理提升耐磨性能，法兰部分与轴体采用过盈配合加焊接的连接方式，保证大扭矩输出下法兰不会与轴体出现相对转动。设计过程中还需要考虑防水防尘的需求，轴体与花鼓壳体的配合间隙处预留了密封圈安装槽，避免骑行时泥水、沙尘进入轴承内部，延长轴承的使用寿命。辐条孔的排布采用左右对称的等距设计，编圈时可以采用交叉编法，提升轮组的驱动刚性，让踩踏动力的传递更直接，不会出现发力卸力的问题。塔基位置的千斤片安装槽做了强化处理，避免长期飞轮带动塔基转动时出现槽位磨损，导致千斤打滑的问题。

　　对于结构设计从业者来说，这类轮组核心部件的设计需要平衡刚性、重量、耐用性三者的关系，在保证结构强度满足使用需求的前提下，尽可能优化轴体的减重槽设计，降低轮组的转动惯量，提升骑行时的加速响应。同时所有的安装尺寸都需要遵循行业通用的标准规范，保证部件的互换性，能够适配市面上多数同规格的车架、飞轮、辐条配件，不需要单独定制配套零件，降低后续的维护更换成本。在三维建模过程中，需要重点还原螺纹段的牙型精度、法兰孔位的角度公差、花键齿形的轮廓参数，这些细节直接决定了模型导出工程图后的加工可行性，避免出现装配干涉的问题。
