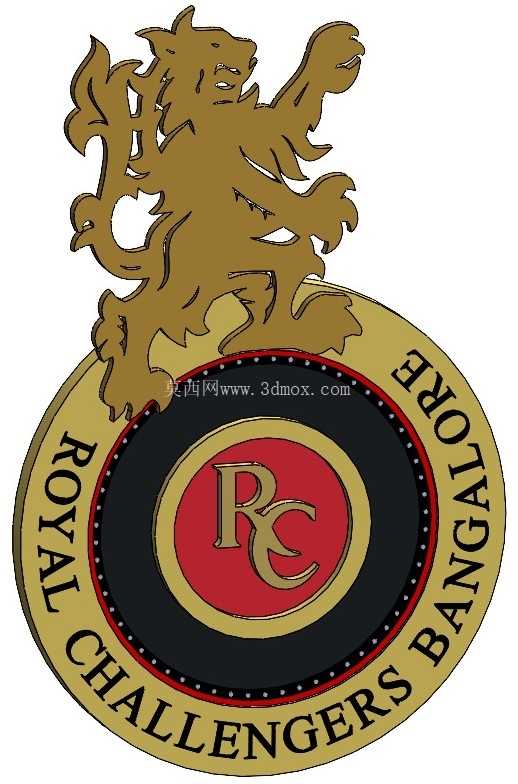

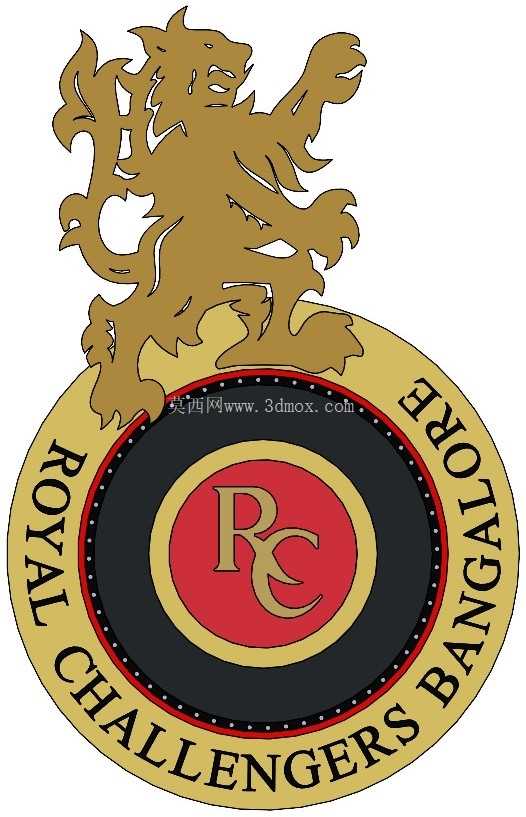

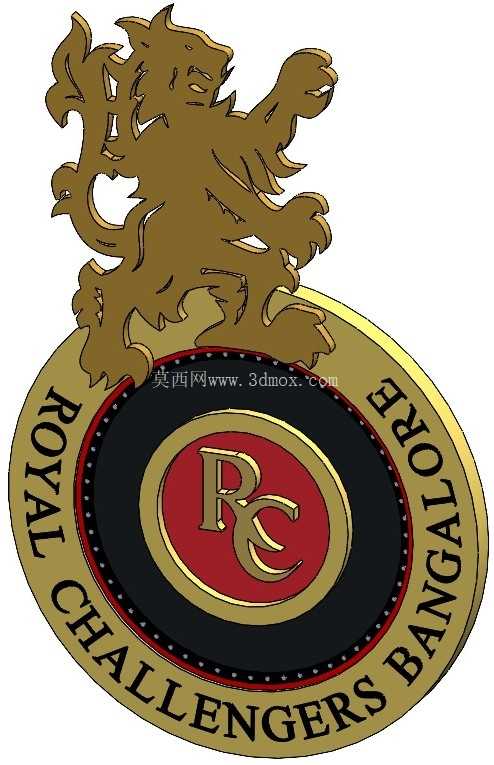

皇家挑战者班加罗尔板球队徽立体造型

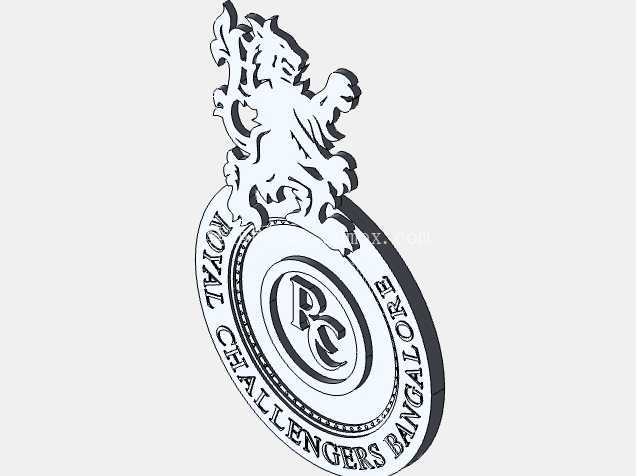

　　从结构设计思路来看，整体采用分层式堆叠结构，最底层为环形文字承载基座，环形外圈做了1.5mm的凸起倒角处理，避免加工过程中边缘出现锐边，同时环形表面的文字采用阴刻与阳刻结合的处理方式，“ROYAL CHALLENGERS BANGALORE”字样沿环形圆周均匀排布，字符高度随环形曲率做自适应调整，保证每个字符的视觉占比一致，不会出现环形两端字符被拉伸变形的问题。基座上层为环形色带层，从外到内依次设置金色装饰边、黑色基底环、红色点状装饰圈、中心红色圆面，各层之间预留0.2mm的高度差，既可以在实物加工时实现不同色层的分色喷涂，也能在渲染环节通过高度差形成自然的光影层次，避免平面化的视觉效果。该立体队徽造型的设计，首先围绕板球赛事IP的线下场景应用展开，在板球赛事场馆的导视系统、球迷周边衍生品开发、赛事活动主题陈列、俱乐部官方宣传物料制作等场景中，这类高精度的立体标识可直接适配不同的生产加工需求，不管是用于亚克力吸塑制作场馆悬挂标识，还是采用金属蚀刻、3D打印制作球迷收藏款纪念摆件，或是作为赛事直播环节的虚拟视觉元素植入，都能通过精准的三维结构还原标识的视觉识别性。

　　中心的RC字母组合做了立体浮雕处理，字母边缘做R0.3mm的圆角过渡，既还原了标识原有的字体设计特征，也避免了尖锐边角在后续开模、打印过程中出现断边、缺角的工艺问题。顶部的立狮造型是整个结构的设计重点，狮身采用曲面放样建模方式，顺着狮子鬃毛的生长走向拆分曲面，每一缕鬃毛的凸起高度控制在2-3mm之间，既保证鬃毛的纹理层次感，又不会因为凸起过高导致后续脱模、打印时出现支撑残留过多的问题；狮身与下方基座的连接位置做了隐藏式的定位柱结构，定位柱直径3mm，插入基座深度5mm，保证立狮部分与基座连接的结构强度，不会因为轻微磕碰出现断裂脱落的问题。

　　从安装边界尺寸来看，整个徽标整体外轮廓直径控制在120mm，总高度（从基座底面到立狮最高点）为78mm，基座厚度为8mm，这个尺寸区间既可以适配桌面摆件的摆放需求，也可以通过等比例缩放适配不同尺寸的场馆标识安装要求，缩放时各层的高度差、圆角参数、定位柱尺寸会按比例同步调整，不会出现缩放后结构比例失调的问题。在功能特性上，整个模型的所有曲面都做了G2连续处理，不存在破面、重叠面、非流形几何等问题，可直接导入各类加工编程软件生成刀路，不需要额外的几何修复；模型的分件设计也考虑了不同加工工艺的需求，基座、色带层、中心字母、立狮四个部分可拆分单独加工，也可以合并为整体进行一体化打印，适配不同的生产条件。

　　比如采用金属铸造工艺制作高端纪念款时，拆分后的零件可以单独做蜡模，减少铸造时的砂眼缺陷；采用FDM3D打印制作球迷DIY款时，合并为整体打印可以减少装配步骤，降低普通用户的制作门槛。在实际应用中，这类体育IP的立体标识还需要考虑户外使用的耐候性，模型在设计时预留了表面处理的厚度余量，比如基座外表面预留0.1mm的厚度用于喷涂防腐涂层，立狮部分的曲面预留0.08mm的余量用于后续的抛光、电镀处理，保证经过表面处理后整体尺寸不会超出预设的安装边界。另外，模型的安装面做了平整化处理，基座底面为完全平面，可直接粘贴背胶用于墙面安装，也可以在底面预留M4的螺纹孔位，配合螺丝支架用于桌面摆放或者场馆悬挂，不需要额外做安装面的二次加工。从结构强度校核的角度来看，立狮部分最薄的位置为狮爪的指尖部位，厚度为1.2mm，在采用常规PLA、树脂或者锌合金材料加工时，这个厚度可以承受日常摆放、搬运过程中的常规冲击力，不会出现轻易断裂的问题；如果是用于户外大型标识制作，将模型等比例放大10倍以上时，狮身内部可预留加强筋的安装位置，加强筋厚度为放大后整体壁厚的0.6倍，既不会影响外表面的视觉效果，又能大幅提升大尺寸结构的整体强度，避免户外风力作用下出现结构变形。
