简易结构蒸汽压路机三维造型设计

　　在早期道路施工作业场景中，蒸汽压路机是承担路基、路面压实作业的核心设备，依靠蒸汽动力输出稳定压实力，完成碎石层、沥青铺装层的密实度处理，相比人力夯击作业，其作业效率提升数十倍，能够满足早期城镇道路、厂区硬化路面的施工压实需求。这类设备的核心作业部件为前后布置的压轮，前侧采用双轮并排结构，增大与作业面的接触宽度，后侧单轮兼顾驱动与压实功能，压轮自身重量结合设备整机配重，在行进过程中对铺装材料施加持续静压力，迫使铺装层颗粒重新排布，消除内部空隙，提升路面承载能力与抗形变能力。

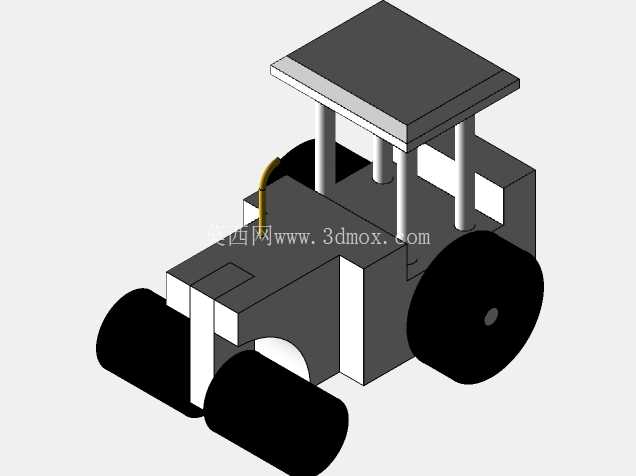

　　从结构设计逻辑来看，该造型还原了早期蒸汽压路机的典型布局：上部设置独立驾驶操作舱，舱体采用平顶遮雨结构，通过四根立式支撑柱与下部机身连接，既为操作人员提供作业遮蔽空间，也避免遮挡操作人员对前方作业面、压轮工作状态的观察视野；机身中部为动力舱预留空间，用于布置蒸汽锅炉、传动机构等核心动力组件，侧面预留检修开口，方便日常运维时对动力部件进行检查、维护；动力输出路径从机身中部传递至后侧驱动轮，通过齿轮传动结构将蒸汽动力转化为行进扭矩，同时控制压轮的行进速度，匹配不同铺装材料的压实作业要求，针对碎石基层作业可采用较低行进速度保证压实深度，针对表层沥青作业可适当提升速度保证表面平整度。

　　在外形尺寸与安装边界设计上，该造型严格遵循早期小型蒸汽压路机的尺寸比例：整机长度控制在适配狭窄厂区、城镇支路作业的范围，宽度不超过常规单车道作业宽度，能够在受限作业空间内完成转向、进退操作；压轮直径与机身高度比例符合实际作业需求，保证压轮接地比压处于合理区间，既不会因压力过大压碎铺装骨料，也不会因压力不足导致压实度达不到施工要求；驾驶舱高度设置符合人体工程学要求，操作人员站立或坐姿状态下都能清晰观察前后压轮的作业边界，避免出现压实漏区或压损路缘石的问题。不同于现代振动压路机依靠振动机构提升压实效果，早期蒸汽压路机完全依靠静压力作业，因此在结构设计时需要重点考虑整机重量分布，将重型蒸汽锅炉布置在机身中部位置，平衡前后压轮的载荷分配，避免出现前轮压力不足、后轮过载的情况，保证前后作业面的压实度均匀一致。机身侧面设置的排气管道造型，还原了蒸汽设备的典型特征，管道走向避开操作人员活动区域，防止高温蒸汽烫伤作业人员，同时将排气口引至机身侧上方，避免蒸汽遮挡操作人员视线。

　　该三维造型在细节处理上简化了非核心结构，保留了设备最具辨识度的布局特征，能够帮助结构设计从业者快速理解早期压实设备的构型思路，对比不同时期压路机的结构演变逻辑，也可作为工程机械科普、教学演示的数字化模型使用，直观展示静作用压实设备的基本组成与作业原理。在实际建模过程中，各部件的装配关系严格按照实机连接逻辑设置：支撑柱与机身、舱顶采用刚性连接，压轮与机身支架采用转动副连接，保证压轮能够随设备行进自由转动，机身各外板件采用拼接式结构，还原早期铆接工艺的装配特征，没有多余的曲面造型，整体风格简洁硬朗，符合早期工业设备的设计特点。
