康复训练用阶梯式踏步训练器械结构

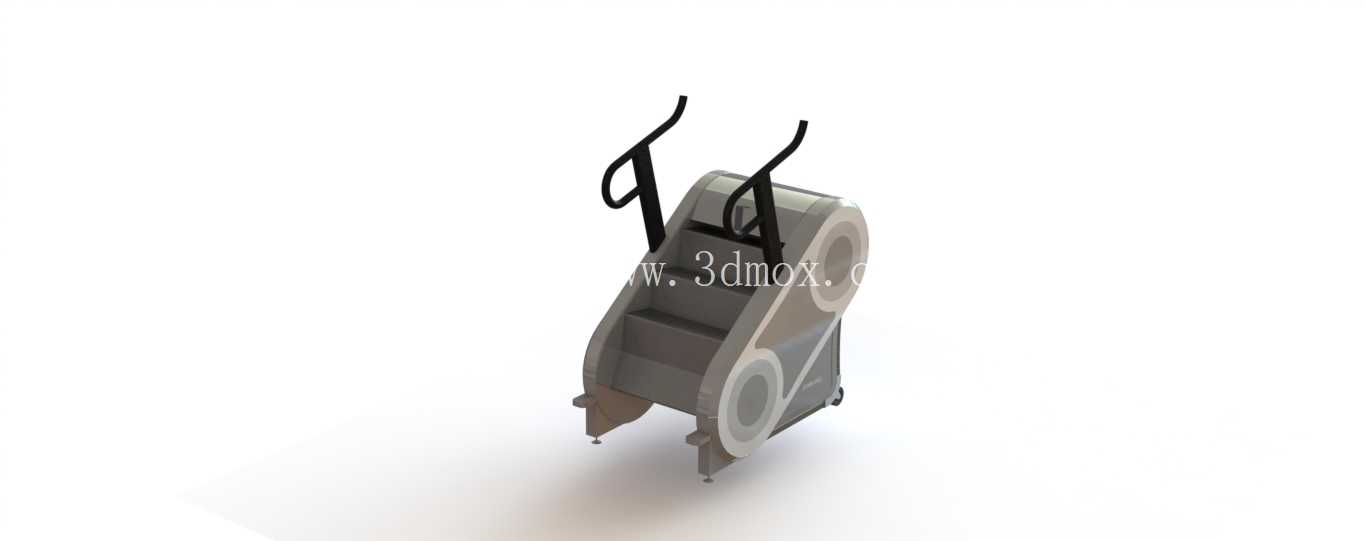

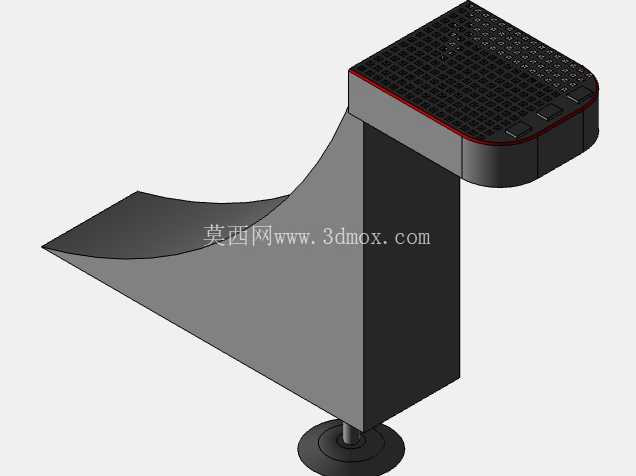

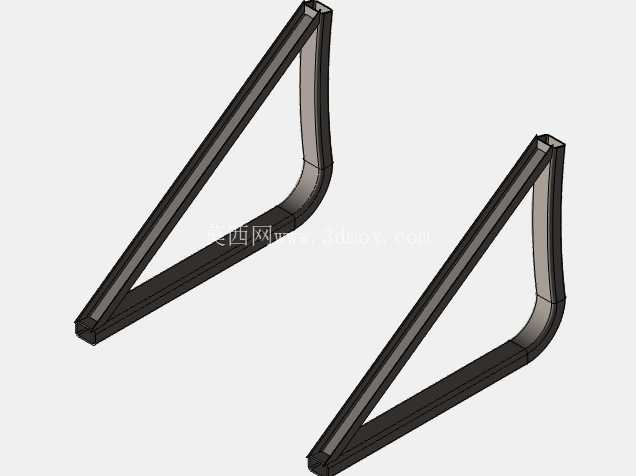

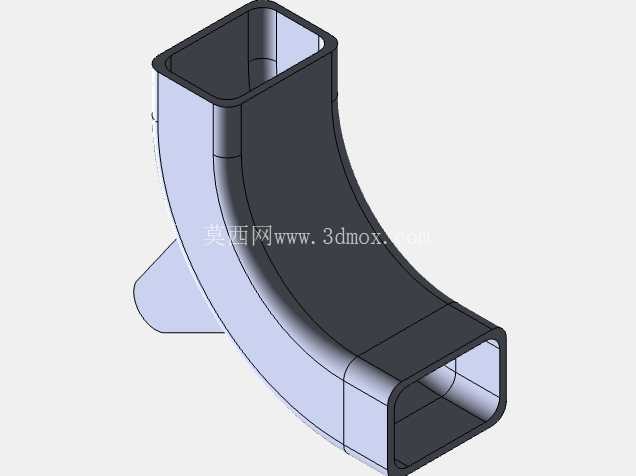

　　这款踏步训练器械的三维结构，核心针对下肢运动功能康复场景设计，区别于普通商用健身踏步机，其结构设计优先考虑康复训练的低负荷、高稳定性需求，整体采用倾斜式阶梯排布，踏步单元的高度差控制在120mm，踏步面深度设置为280mm，适配康复人群小步幅、慢节奏的动作特征，避免常规健身器材步幅过大造成的二次损伤。从结构组成来看，两侧设置的弧形扶手采用一体化弯折成型，扶手高度从低位到高位随阶梯坡度同步抬升，握持区域做了圆弧过渡处理，使用者在逐级向上踏步的过程中，手部可以自然跟随身体重心移动调整握持位置，无需刻意抬臂或俯身，适配不同身高、不同恢复阶段的训练者支撑需求，扶手与主体框架的连接位置采用加厚角码加固，可承受单侧150kg的侧向支撑力，避免使用者失衡倾倒时出现结构变形。

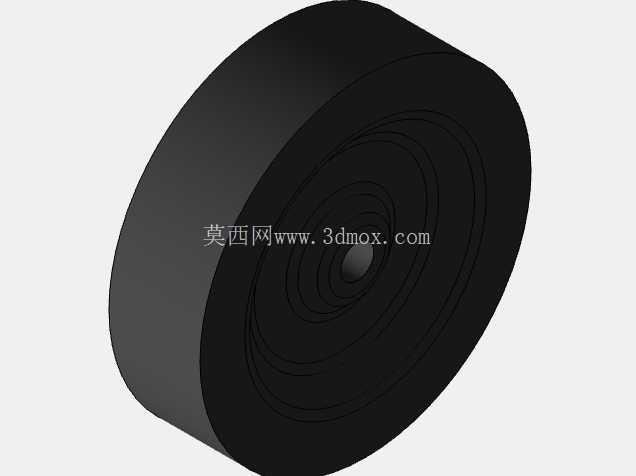

　　主体框架采用封闭式带轮底座设计，底部四个支撑脚内置可调式减震垫，安装时可根据地面平整度调整支撑高度，保证设备放置后的水平度误差不超过2mm，底座后侧设置的两个静音脚轮，在设备需要移位时，只需将设备向后倾斜15度即可通过脚轮推行，无需整体抬搬，适配康复科室、社区养老中心等场地内的灵活调整需求。传动部分内置阻尼调节结构，踏步的阻力可根据训练者的肌力恢复情况做线性调整，从最低位的零负重被动活动，到最高位的抗阻训练，覆盖术后下肢肌力0-4级的全阶段康复训练需求，区别于普通踏步机的恒定阻尼设计，该结构的阻尼输出随踏步行程做动态匹配，在踏步抬升初始阶段阻尼最小，行程末端阻尼平缓提升，避免训练过程中出现突然的阻力变化造成关节受力冲击。

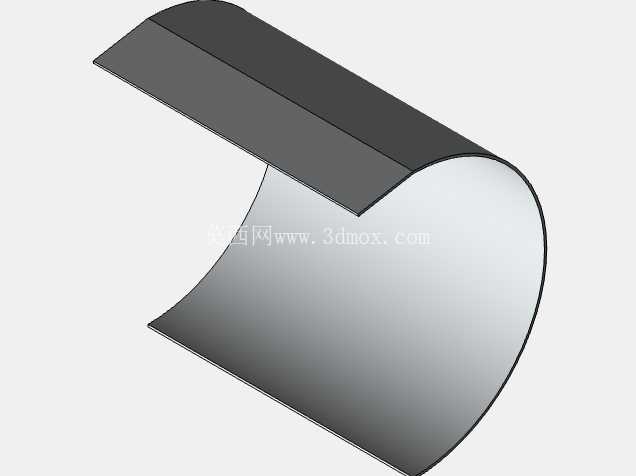

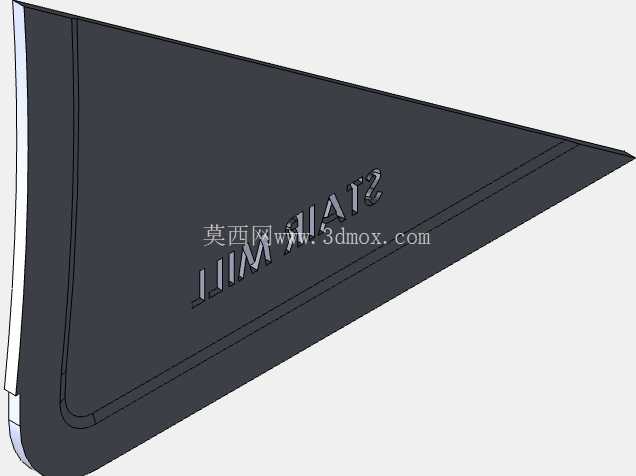

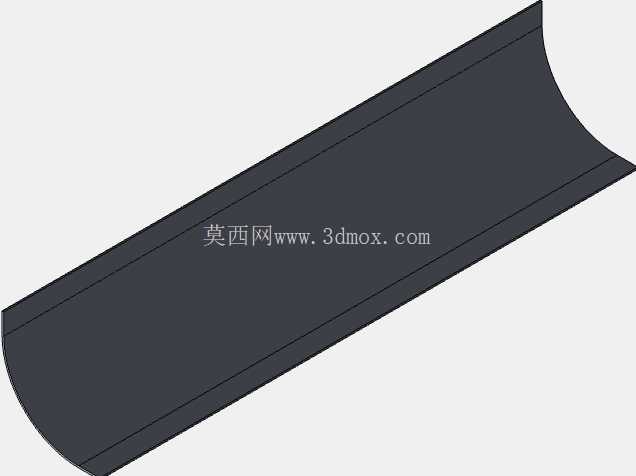

　　两侧的护板采用全包覆设计，将内部传动结构完全封闭，既避免训练过程中衣物、肢体卷入传动间隙的安全隐患，也让设备整体外观更简洁规整，护板表面预留的标识安装位，可粘贴训练指引、注意事项等提示内容，方便康复治疗师对训练者做操作指引。从安装边界来看，设备整体占地长度为1200mm，宽度为650mm，高度为1300mm，安装时后侧预留100mm的靠墙间隙，两侧各预留300mm的陪护操作空间即可满足使用需求，无需额外的地面固定，依靠自身底座重量即可保证使用过程中的稳定性，整体重量控制在85kg，普通商用建筑的楼板荷载完全可以满足放置要求，无需做额外的结构加固。

　　设计过程中针对踏步单元的受力做了专项仿真验证，单个踏步面可承受300kg的垂直静载荷，循环踏步10万次后踏步面的形变量不超过0.5mm，框架焊接位置的疲劳强度满足长期高频使用需求，适配康复机构日均数十人次的使用强度。不同于常规工业加工类机床设备，这类康复训练器械的结构设计更多围绕人体工程学与使用安全性展开，每个尺寸参数的设定都结合了临床康复训练的实际动作特征，比如扶手的握持直径设置为35mm，适配人手自然握持的弧度，踏步表面做了防滑纹理处理，摩擦系数不低于0.6，即使训练者鞋底沾有少量水渍也不会出现打滑情况，设备整体的棱角位置全部做了R10以上的圆角处理，避免磕碰造成的意外伤害。
